4 Монтаж
Руководство по монтажу
13
EHBH/X04~16CB
Daikin Altherma – низкотемпературный раздельный
4P383118-1D – 2017.04

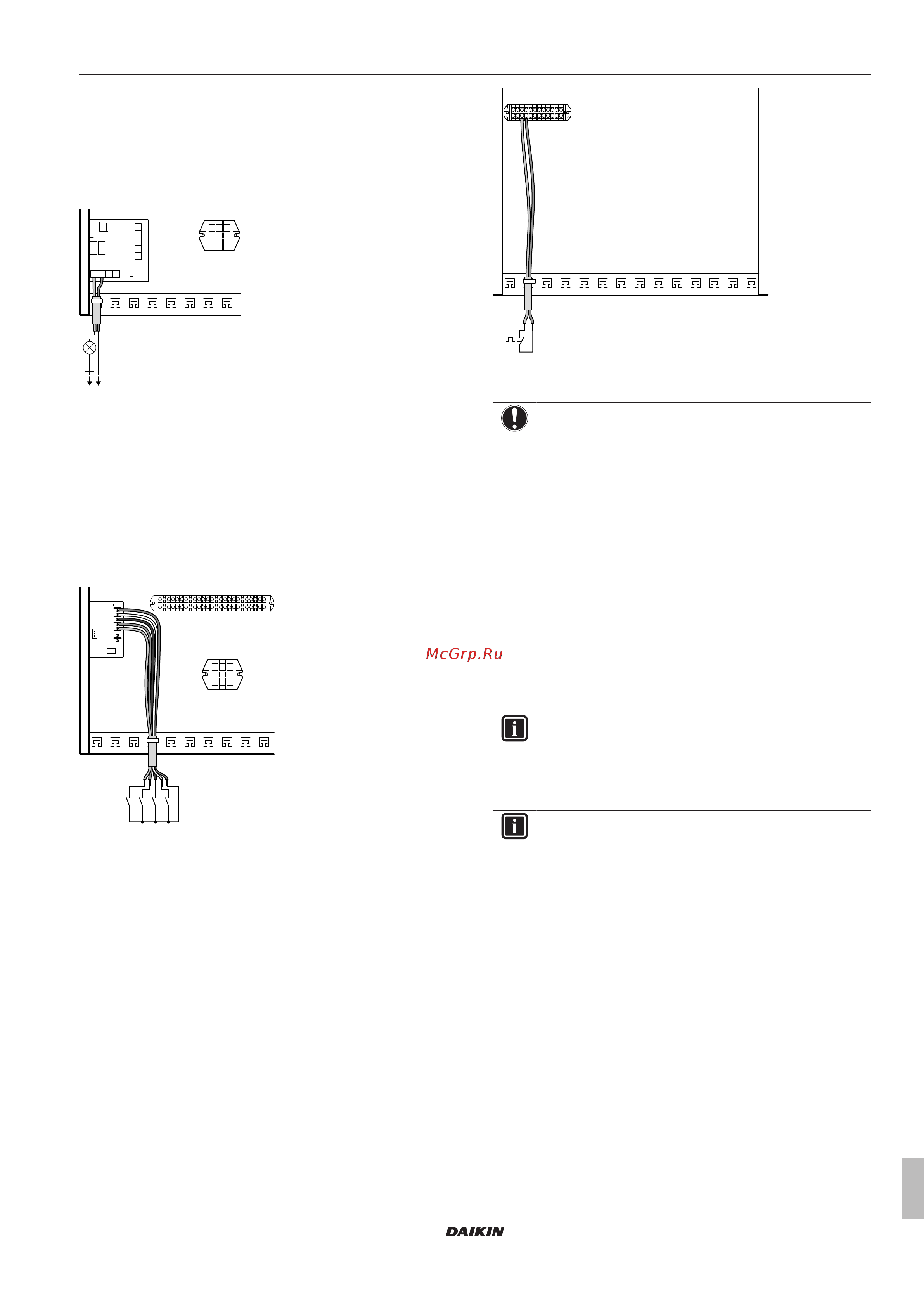

4.5.11 Подключение переключения на
внешний источник тепла
1 Подсоедините кабель переключения на внешний источник
тепла к соответствующим контактам, как показано на
приведенном рисунке.
X1M
X1M
X3 X4
A4P
L N
X2M
X1 X2
a
a Необходима установка EKRP1HB.
2 Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
4.5.12 Подключение цифровых вводов
потребления энергии
1 Подсоедините кабель цифровых вводов потребления
энергии к соответствующим контактам, как показано на
приведенном рисунке.
X1M
X2M
1 2 3 4 5
A8P
X801M
S6S
S7S
S8S
S9S
a
a Необходима установка EKRP1AHTA.
2 Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
4.5.13 Подсоединение предохранительного
термостата (размыкающий контакт)
1 Подсоедините кабель предохранительного термостата
(нормально замкнутый) к соответствующим клеммам, как
показано на рисунке ниже.
3 4
X5M
2 Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
ПРИМЕЧАНИЕ
Убедитесь в том, что предохранительный термостат
выбран и установлен согласно действующему
законодательству.
В любом случае, чтобы предотвратить нежелательное
срабатывание предохранительного термостата,
рекомендуется, чтобы …
▪ … выполнялся автоматический сброс
предохранительного термостата.
▪ … максимальная скорость изменения температуры
предохранительного термостата составляла 2°C/
мин.
▪ … расстояние между предохранительным
термостатом и 3‑ходовым клапаном с
электроприводом (поставляется с резервуаром
горячей воды бытового потребления) составляло не
меньше 2м.
ИНФОРМАЦИЯ
После монтажа НЕ забудьте настроить
предохранительный термостат. Без настройки
внутренний агрегат игнорирует контакт
предохранительного термостата.
ИНФОРМАЦИЯ
Контакт источника электропитания по льготному
тарифу подсоединяется к тем же клеммам (X5M/3+4),
что и предохранительный термостат. Система
содержать ИЛИ источник электропитания по льготному
тарифу, ИЛИ предохранительный термостат.
4.6 Завершение монтажа
внутреннего агрегата
4.6.1 Крепление крышки интерфейса
пользователя к внутреннему агрегату
1 Убедитесь, что с внутреннего агрегата снята передняя
панель. См. "4.1.1 Чтобы открыть внутренний агрегат" на
стр.6.
2 Вставьте крышку интерфейса пользователя в петли.
