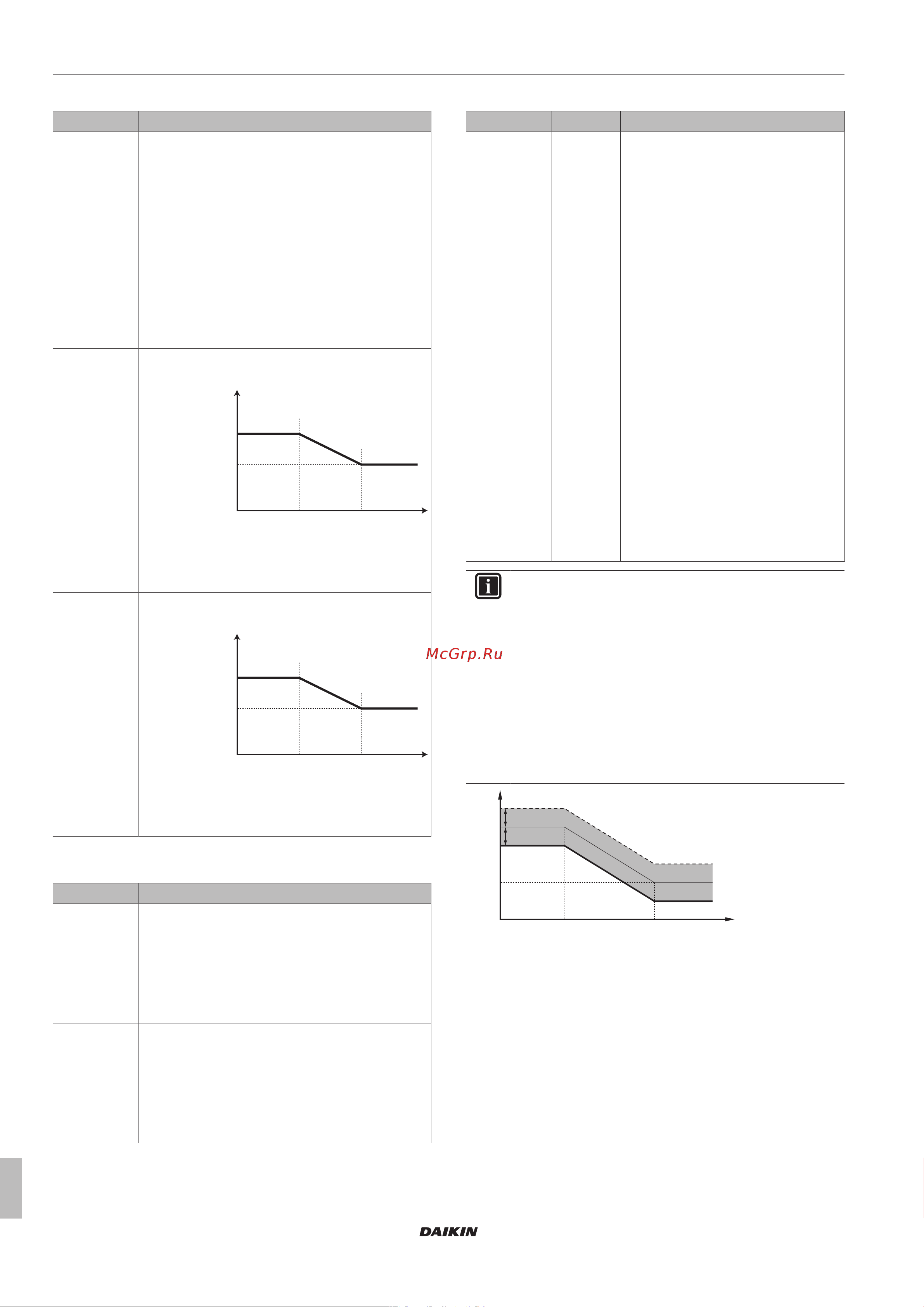

5 Конфигурирование
Руководство по монтажу
18
EHBH/X04~16CB
Daikin Altherma – низкотемпературный раздельный
4P383118-1D – 2017.04
Температура воды на выходе: дополнительная зона
# Код Описание
[A.3.1.2.1] Отсутству
ет
Заданныйрежим:
▪ 0 (Абсолютный): абсолютный
▪ 1 (Завис.от погоды): зависит от
погоды
▪ 2 (Абс+по графику): абсолютный +
по расписанию (только для
управления по температуре воды
на выходе)
▪ 3 (WD + по графику): зависит от
погоды + по расписанию (только
для управления по температуре
воды на выходе)
[7.7.2.1] [0-00]
[0-01]
[0-02]
[0-03]
Кривая зависимости от погоды
(нагрев):
[0-00]
[0-01]
T
a
T
t
[0-03] [0-02]
▪ T
t
: заданная температура воды на
выходе (дополнительная)
▪ T
a
: Температура снаружи
[7.7.2.2] [0-04]
[0-05]
[0-06]
[0-07]
Кривая зависимости от погоды
(охлаждение):
[0-04]
[0-05]
T
a
T
t
[0-07] [0-06]
▪ T
t
: заданная температура воды на
выходе (дополнительная)
▪ T
a
: Температура снаружи
Температура воды на выходе: Источник разности
температур
# Код Описание
[A.3.1.3.1] [9-09] Нагрев: необходимый перепад
температуры воды между входом и
выходом.
В случае, если для нормальной
работы нагревательных приборов в
режиме нагрева требуется
минимальный перепад температуры.
[A.3.1.3.2] [9-0A] Охлаждение: необходимый перепад
температуры воды между входом и
выходом.
В случае, если для нормальной
работы нагревательных приборов в
режиме охлаждения требуется
минимальный перепад температуры.
Температура воды на выходе: модуляция
# Код Описание
[A.3.1.1.5] [8-05] Модуляция температуры воды на
выходе:
▪ 0 (Нет): отключено
▪ 1 (Да): включено. Температура
воды на выходе рассчитывается
на основании разницы между
нужной и фактической
температурой в помещении.
Это позволяет лучше регулировать
производительность
тепловогонасоса в соответствии с
фактической нужной
производительностью и приводит к
уменьшению циклов пуска/
остановки теплового насоса и
повышению экономичности
эксплуатации.
Отсутствует [8-06] Максимальная модуляция
температуры воды на выходе:
0°C~10°C (по умолчанию: 3°C)
Модуляция должна быть разрешена.
Это значение, на которое
увеличивается или уменьшается
нужная температура воды на
выходе.
ИНФОРМАЦИЯ
Когда разрешена модуляция температуры воды на
выходе, настроенная кривая зависимости от погоды
должна располагаться выше значения параметра
[8-06], увеличенного на минимальную уставку
температуры воды на выходе, необходимую для
достижения стабильного соответствия уставке
комфорта для помещения. Для увеличения
эффективности при модуляции возможно уменьшение
уставки температуры воды на выходе. Благодаря
настройке кривой зависимости от погоды на более
высокое положение она не может опуститься ниже
минимальной уставки. См. рисунок ниже.
a
+[8-06]
−[8-06]
b
T
a
T
t
a Кривая зависимости от погоды
b Минимальная уставка температуры воды на выходе,
необходимая для достижения стабильного
соответствия уставке комфорта для помещения.
