РУКОВОДСТВО ПО УСТАНОВКЕ И НАЛАДКЕ
ЭЛЕКТРОСХЕМА
Cod. 10002277-TC

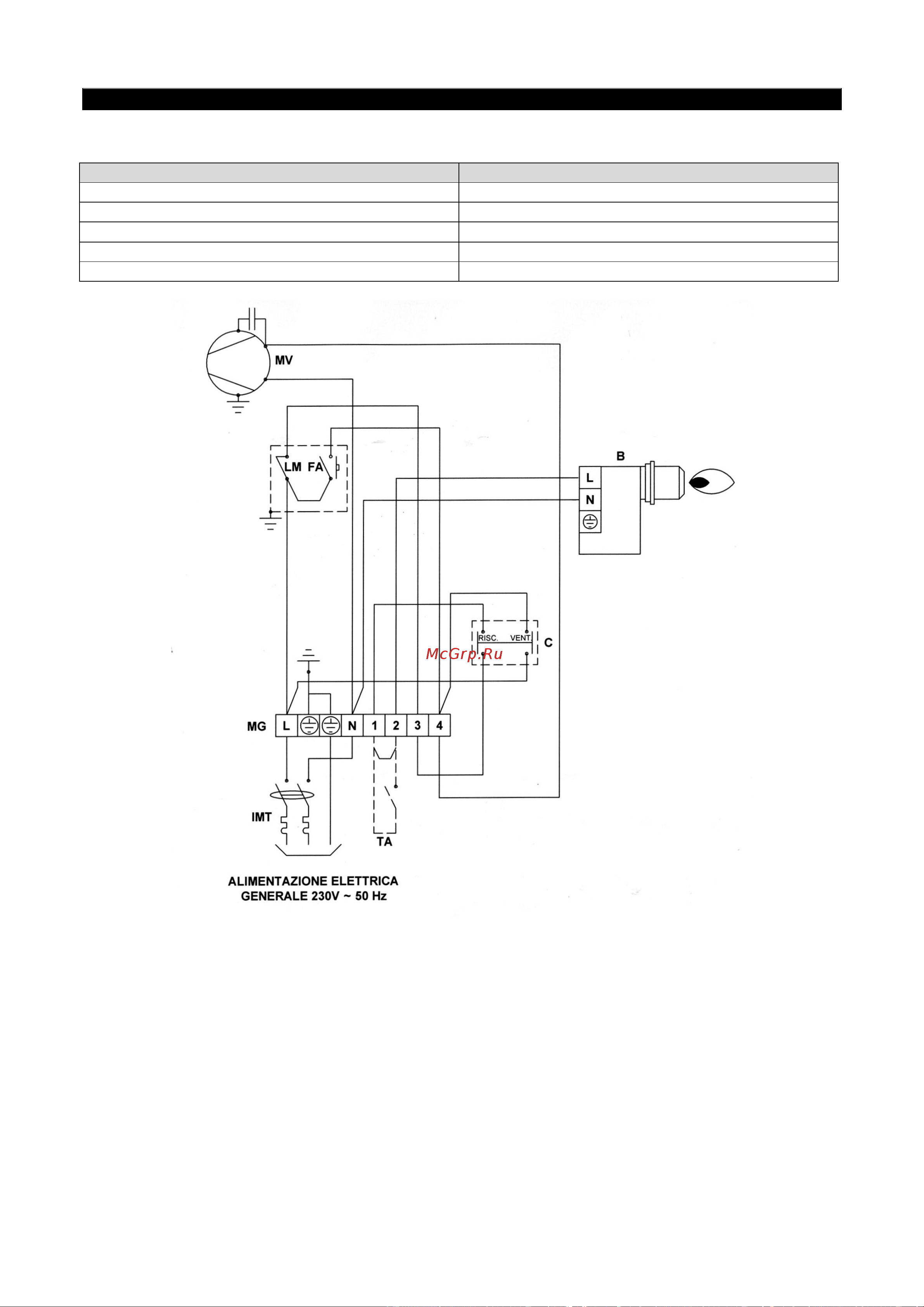

Электросхема.
ТИП
ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
1
Однофазное 230 50 Hz
2
Однофазное 230 50 Hz
3
Однофазное 230 50 Hz
5
Однофазное 230 50 Hz
6
Однофазное 230 50 Hz
ПЕРЕЧЕНЬ КОМПОНЕНТОВ:
MV Клеммная коробка вентилятора
FA Термостат FAN
LM Аварийный термостат с автоматическим перезапуском
B Горелка
MG Клеммная коробка
C Коммутатор отопление – вентиляция
IMT* Дифференциальный однополярный термомагнитный выключатель
TA* Термостат наружного воздуха
* Не включен в комплект поставки, монтаж осуществляется установщиком
Копия электрической схемы помещена в щите управления.
