Tecnoclima MB-S 120 [6/28] Описание оборудования
![Tecnoclima MB-S 120 [6/28] Описание оборудования](/views2/1785913/page6/bg6.png)
Запрещена установка оборудования в тесных, плохо вентилируемых помещениях, поскольку в
результате забора воздуха внутри помещения может резко понизиться давление, что может вызвать
неисправности в работе оборудования.
Запрещена установка оборудования в открытых помещениях или иных местах, незащищенных от
природных явлений.
ОПИСАНИЕ ОБОРУДОВАНИЯ
Оборудование предназначено для периодического и/или экстренного обогрева помещения.
Воздухонагреватель представляют собой систему теплового обмена между продуктами сгорания
топлива от дутьевой дизельной горелки и потоком воздуха, нагнетаемым вентиляторной группой
повышенной мощности. Нагреваемый холодный воздух всасывается вентиляторной группой,
нагревается посредством контакта с теплообменником и распределяется либо напрямую, либо
посредством системы воздуховодов.
Такой способ нагрева позволяет заметно уменьшить затраты на эксплуатацию установки, является
наиболее применимым в случае нерегулярного использования установки. Воздухонагреватель может
также применяться для вентиляции в летний период.
ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ:

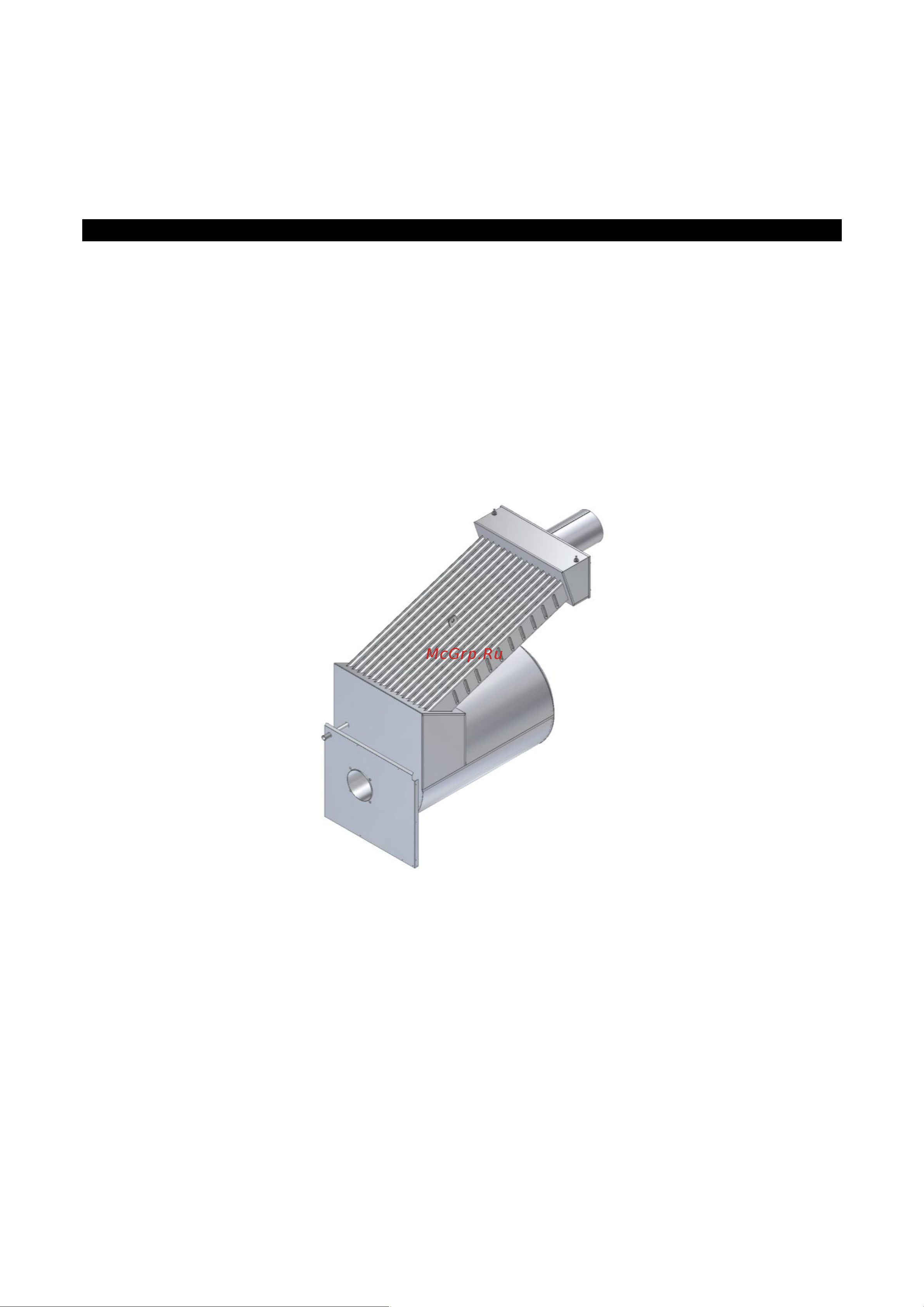

Теплообменник:
Изготавливается из сварного металлопроката и испытывается на герметичность в соответствии с
Нормами. Конструкция теплообменника обеспечивает легкость выполнения операций по
техобслуживанию и ремонту. Теплообменник состоит из:
Камеры сгорания
из нержавеющей стали с низкой теплонапряженностью и соответствующей
формы и объёма.
Элементов теплообмена
из нержавеющей стали с большой суммарной площадью в форме
плоских труб, для большей эффективности процесса теплообмена.
Дымового коллектора
из нержавеющей стали.
Наружный кожух
Кожух изготавливается из съемных панелей из окрашенного листового металла; панели являются
съемными, что позволяет осуществлять контроль внутренних частей воздухонагревателя.
Вентиляторная группа:
В зависимости от версии вентиляторная группа состоит из одного осевого или одного центробежного
вентилятора повышенной мощности с низким уровнем шума. Во втором случае центробежный
