РУКОВОДСТВО ПО УСТАНОВКЕ И НАЛАДКЕ
Cod. 10002281-TC

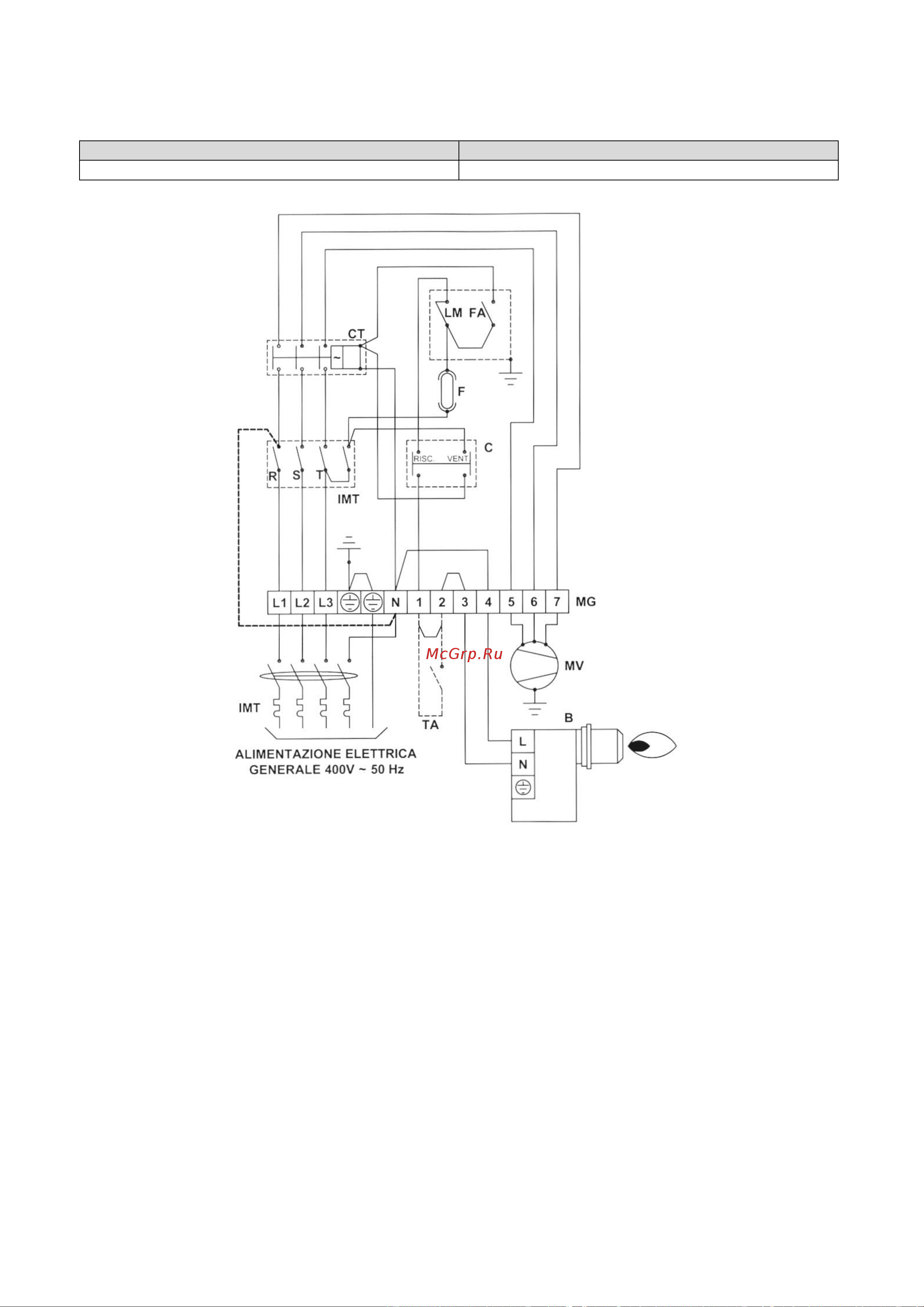

Электросхема.
ТИП
ЭЛЕКТРИЧЕСКОЕ ПИТАНИЕ
8
Трехфазное 400V 50 Hz 3N
LEGENDA COMPONENTI:
MV Клеммная коробка вентилятора
FA Термостат FAN
LM Аварийный термостат с автоматическим перезапуском
B Горелка
MG Клеммная коробка
C Коммутатор отопление – вентиляция
IMT Дифференциальный однополярный термомагнитный выключатель
CT Контактор управления вентилятором
F Плавкий предохранитель
IMT* Дифференциальный однополярный термомагнитный выключатель
TA* Термостат наружного воздуха
* Не включен в комплект поставки, монтаж осуществляется установщиком
Копия электрической схемы помещена в щите управления.
