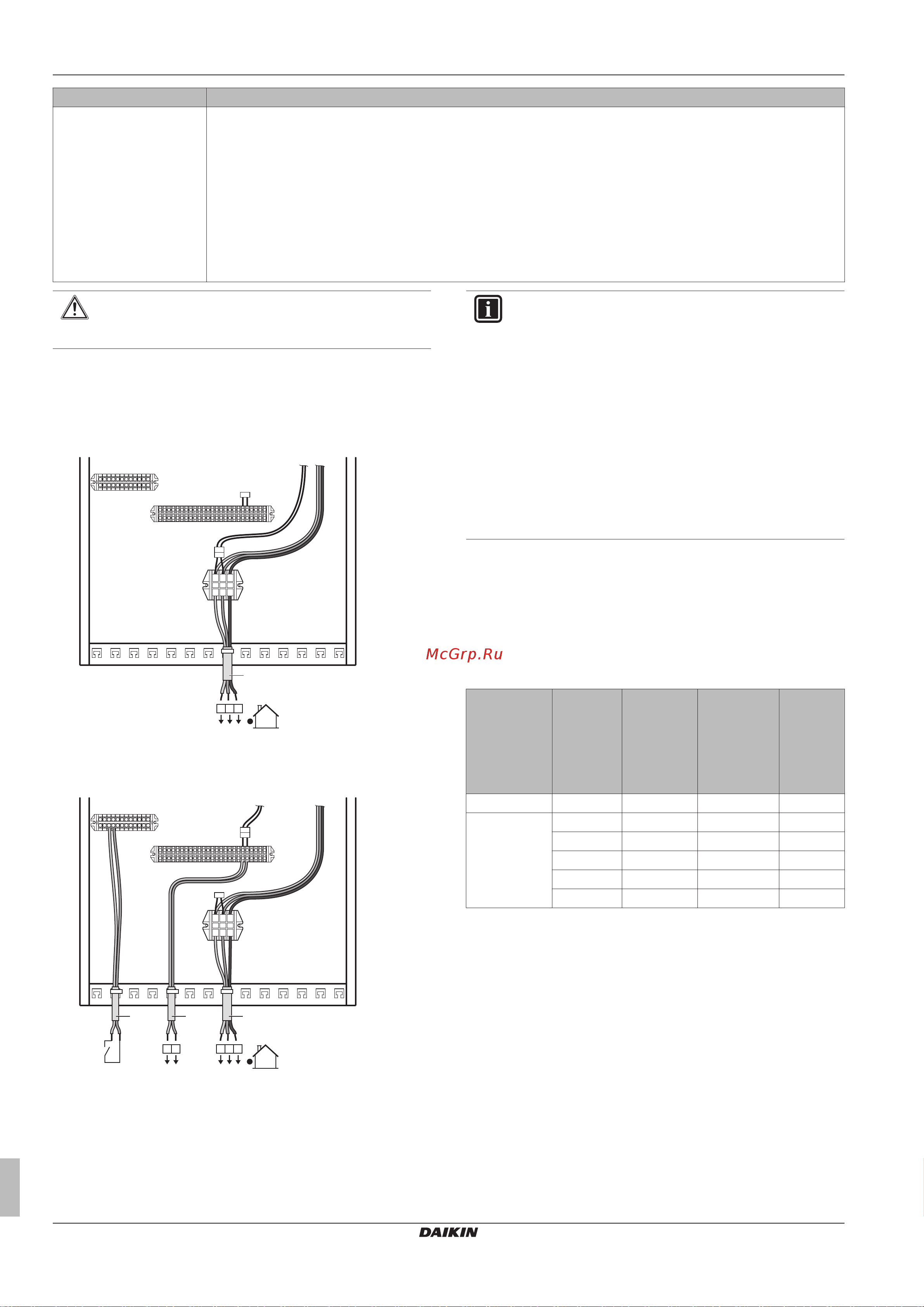

3 Монтаж
Руководство по монтажу
8
EHVH/X04+08+16S18CA + EHVH/X08+16S26CA
Daikin Altherma - Split - низкотемпературный
4P313772-1D – 2012.12
Проводка Допустимые кабели (в зависимости от типа агрегата и вариантов установки)
c
Сигнал регулировки
высокого напряжения
▪ Контакт энергосберегающего источника питания
▪ Конвектор теплового насоса (дополнительно)
▪ Термостат помещения (дополнительно)
▪ Запорный клапан (приобретается на месте)
▪ Насос горячей воды бытового потребления (приобретается на месте)
▪ Подача аварийного сигнала
▪ Переключение на управление внешним источником тепла
▪ Контроль режимов охлаждения/нагрева помещения
ПРЕДОСТЕРЕЖЕНИЕ
НЕ вводите и не размещайте в блоке дополнительную
длину кабеля.
3.5.3 Подключение основного источника
питания
1 Выполните подключение к сетевому электропитанию.
В случае установки обычного источника
электропитания
X1M
1 2 3
1 2 3
X2M
X5M
X6YB
X6YA
X6Y
X1A X19A
30 31
a
Обозначение: см. рисунок ниже.
В случае установки энергосберегающего источника
электропитания
X1M
1 2 3
1 2
L N
L N 3
X2M
X5M
X6YB
X6YA
X6Y
X1A X19A
S1S
30 31
3 4
abc
a Соединительный кабель (=основной источник
питания)
b Обычный источник электропитания
c Контакт энергосберегающего источника питания
2 Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
ИНФОРМАЦИЯ
В случае использования энергосберегающего
источника электропитания потребность в обычном
источнике электропитания для внутреннего агрегата (b)
X2M30/31 зависит от типа энергосберегающего
источника электропитания.
Требуется отдельное подсоединение к внутреннему
агрегату:
▪ если работа энергосберегающего источника
электропитания прерывается в активном режиме
ИЛИ
▪ если не допускается потребление энергии
внутренним агрегатом от энергосберегающего
источника электроэнергии в активном режиме.
3.5.4 Подсоединение электропитания к
резервному нагревателю
В зависимости от модели внутреннего агрегата
производительность резервного нагревателя может меняться.
Убедитесь, что электропитание соответствует
производительности резервного нагревателя, как указано в
приведенной таблице.
Тип
резервного
нагревателя
Производ
ительност
ь
резервног
о
нагревате
ля
Электропи
тание
Макси Z
max
(Ом)
*3V 3 кВт 1~ 230 В 13 А —
*9W 3 кВт 1~ 230 В 13 А —
6 кВт 1~ 230 В 26 А
(a)(b)
0,29
6 кВт 3~ 230 В 15 А
(b)
—
6 кВт 3 Н~ 400 В 8,6 А —
9 кВт 3 Н~ 400 В 13 А —
(a) Оборудование соответствует требованиям EN/IEC 61000-3-12
(Европейский/международный технический стандарт,
устанавливающий пределы по гармоническим токам,
генерируемым оборудованием, подключенным к низковольтным
системам общего пользования, с входным током >16 А и ≤75 А на
фазу.).
(b) Данное оборудование соответствует требованиям EN/
IEC 61000‑3‑11 (Европейский/международный технический
стандарт, устанавливающий пределы по изменениям
напряжения, колебаниям напряжения и мерцанию в
низковольтных системах электропитания для оборудования с
номинальным током ≤75 А) при условии, что полное
сопротивление системы Z
sys
меньше или равно Z
max
в точке
сопряжения подвода питания пользователю с системой общего
пользования. Ответственность за подключение оборудования
только к подводу питания, системное сопротивление Z
sys
которого
меньше либо равно Z
max
, несет специалист по монтажу или
пользователь оборудования. При необходимости следует
проконсультироваться с оператором распределительной сети.
