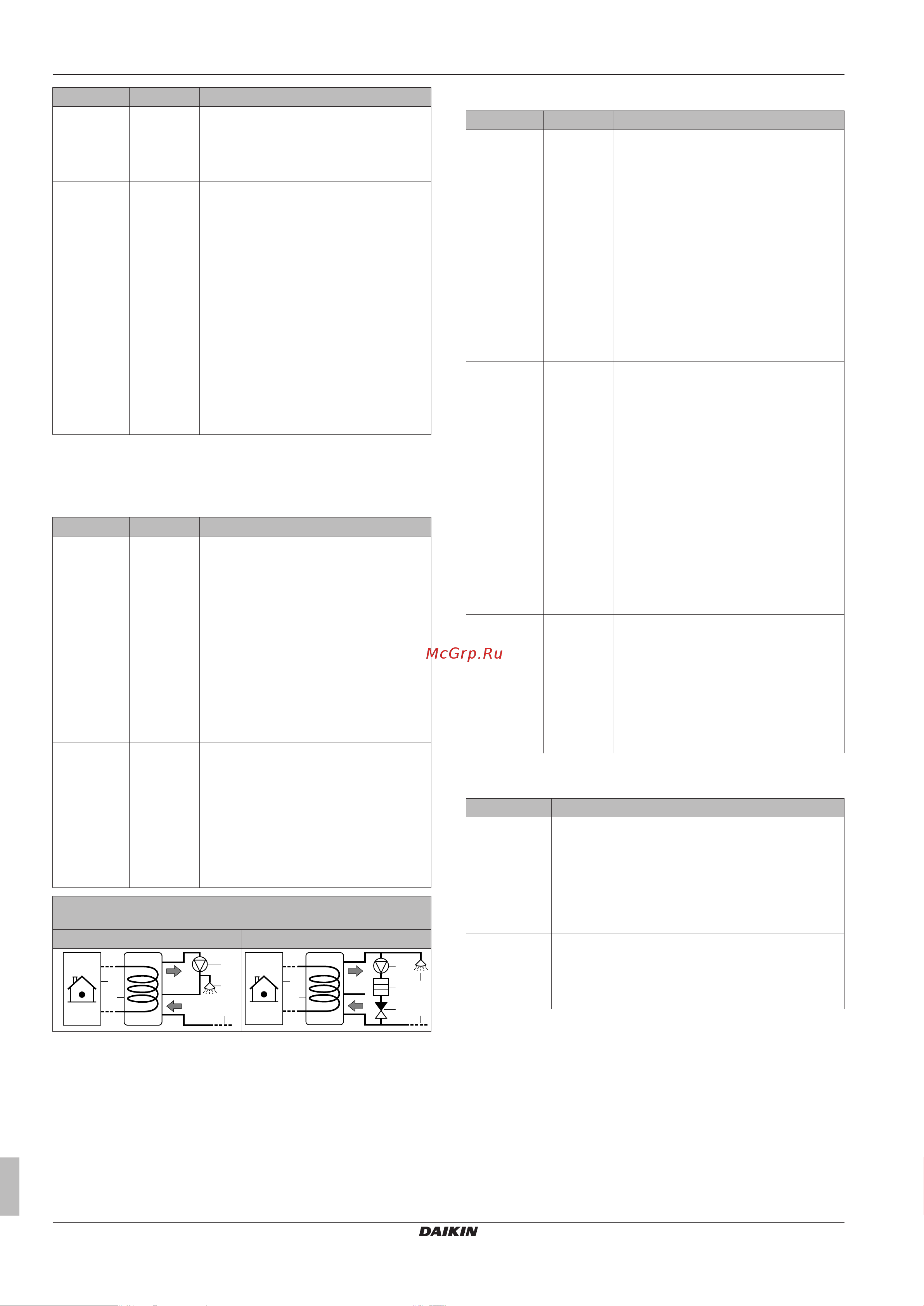

4 Конфигурирование
Руководство по монтажу
14
EHBH/X04~16CA
Daikin Altherma - Split - низкотемпературный
4P313771-1C – 2012.11
# Код Описание
[A.2.1.8] [7-02] Число зон температуры воды:
▪ 0 (1 зона LWT): основная
▪ 1 (2 зоны LWT): основная +
дополнительная
[A.2.1.9] [F-0D] Работа насоса:
▪ 0 (Непрерывный): непрерывная
работа насоса независимо от
условия ВКЛ или ВЫКЛ термостата.
▪ 1 (Демонстрац.): При возникновении
условий ВЫКЛ термостата, насос
работает каждые 5 минут, а
температура воды проверяется.
Если температура воды ниже
заданной, запускается работа
агрегата.
▪ 2 (По запросу): Работа насоса на
основе запроса. Пример:
Использование термостата
помещения и термостата создает
условие ВКЛ/ВЫКЛ термостата.
4.2.3 Быстрый мастер: опции
Настройки горячей воды бытового потребления
# Код Описание
[A.2.2.1] [E-05] Резервуар горячей воды бытового
потребления:
▪ 0 (Нет): НЕ установлен
▪ 1 (Да): установлен
[A.2.2.3] [E-07] Вспомогательный нагреватель
резервуара:
▪ 0 (Горизонт.BSH): установлен рядом
с резервуаром
▪ 1 (Резерв.нагрев.): НЕ установлен
▪ 2: отсутствует
▪ 3: отсутствует
[A.2.2.A] [D-02] Насос горячей воды бытового
потребления:
▪ 0 (Нет): НЕ установлен
▪ 1 (Вторичн.возврат): установлен для
быстрого нагрева воды
▪ 2 (Дезинф.паралл.): установлен для
дезинфекции
См. также рисунки ниже.
Насос горячей воды бытового потребления установлен
для следующих целей…
Быстрый нагрев воды Дезинфекция
c
f
b
a
g
c
b
a
d f
e g
a Внутренний агрегат
b Резервуар
c Насос горячей воды бытового потребления
d Нагревательный элемент
e Обратный клапан
f Душ
g Холодная вода
Термостаты
# Код Описание
[A.2.2.4] [C-05] Внешний термостат помещения для
основной зоны:
▪ 1 (Термост.ВКЛ/ВЫК): если
используемый внешний термостат
помещения или конвектор
теплового насоса отправляет
только условие ВКЛ/ВЫКЛ
термостата. Нет разделения между
запросом на нагрев или
охлаждение.
▪ 2 (Запрос C/H): если используемый
внешний термостат помещения
отправляет отдельное условие ВКЛ/
ВЫКЛ термостата на нагрев/
охлаждение.
[A.2.2.5] [C-06] Внешний термостат помещения для
дополнительной зоны:
▪ 0: отсутствует
▪ 1 (Термост.ВКЛ/ВЫК): если
используемый внешний термостат
помещения или конвектор
теплового насоса отправляет
только условие ВКЛ/ВЫКЛ
термостата. Нет разделения между
запросом на нагрев или
охлаждение.
▪ 2 (Запрос C/H): если используемый
внешний термостат помещения
отправляет отдельное условие ВКЛ/
ВЫКЛ термостата на нагрев/
охлаждение.
[A.2.2.B] [C-08] Внешний датчик:
▪ 0 (Нет): НЕ установлен.
▪ 1 (Наружный датчик): подключен к
плате, измеряющей наружную
температуру.
▪ 2 (Комнатн.датчик): подключен к
плате, измеряющей температуру в
помещении.
Плата цифровых входов/выходов
# Код Описание
[A.2.2.6.1] [C-02] Внешний резервный источник тепла:
▪ 0 (Нет): нет
▪ 1 (Бивалентный): газовый,
масляный бойлер
▪ 2: отсутствует
▪ 3: отсутствует
[A.2.2.6.2] [D-07] Комплект насосной станции на
солнечных батареях:
▪ 0 (Нет): НЕ установлен
▪ 1 (Да): установлен
