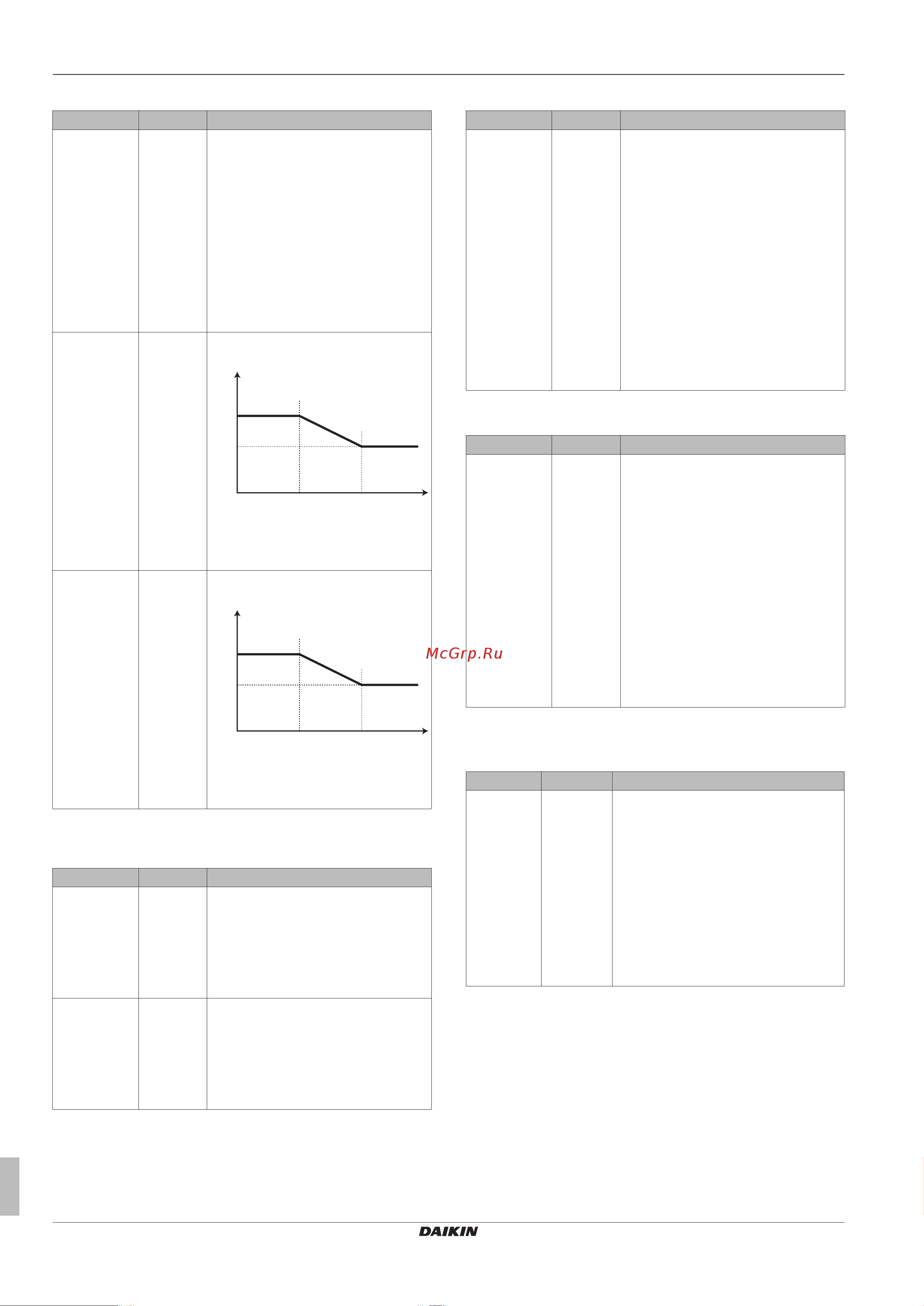

4 Конфигурирование
Руководство по монтажу
16
EHBH/X04~16CA
Daikin Altherma - Split - низкотемпературный
4P313771-1C – 2012.11
Температура воды на выходе: дополнительная зона
# Код Описание
[A.3.1.2.1] Отсутству
ет
Заданный режим:
▪ 0 (Абсолютный): абсолютный
▪ 1 (Завис.от погоды): зависимый от
погоды
▪ 2 (Абс+по графику): абсолютный +
по расписанию (только для
управления по температуре воды
на выходе)
▪ 3 (WD + по графику): зависимый от
погоды + по расписанию (только
для управления температурой
воды на выходе)
[A.3.1.2.3] [0-00]
[0-01]
[0-02]
[0-03]
Кривая зависимости от погоды
(нагрев):
[0-00]
[0-01]
T
a
T
t
[0-03] [0-02]
▪ T
t
: Заданная температура воды на
выходе (дополнительная)
▪ T
a
: температура наружного воздуха
[A.3.1.2.4] [0-04]
[0-05]
[0-06]
[0-07]
Кривая зависимости от погоды
(охлаждение):
[0-04]
[0-05]
T
a
T
t
[0-07] [0-06]
▪ T
t
: Заданная температура воды на
выходе (дополнительная)
▪ T
a
: температура наружного воздуха
Температура воды на выходе: источник разницы
температур
# Код Описание
[A.3.1.3.1] [9-09] Нагрев: необходимый перепад
температуры воды между входом и
выходом.
В случае, если для нормальной
работы нагревательных приборов в
режиме нагрева требуется
минимальный перепад температуры.
[A.3.1.3.2] [9-0A] Охлаждение: необходимый перепад
температуры воды между входом и
выходом.
В случае, если для нормальной
работы нагревательных приборов в
режиме охлаждения требуется
минимальный перепад температуры.
Температура воды на выходе: модуляция
# Код Описание
[A.3.1.1.5] [8-05] Модуляция температуры воды на
выходе:
▪ 0 (Нет): отключено
▪ 1 (Да): включено. Температура
воды на выходе рассчитывается
на основании разницы между
нужной и фактической
температурой в помещении.
Это позволяет лучше регулировать
производительность
теплового насоса в соответствии с
фактической нужной
производительностью и приводит к
уменьшению циклов пуска/
остановки теплового насоса и
повышению экономичности
эксплуатации.
Температура воды на выходе: тип источника
# Код Описание
[A.3.1.1.7] [9-0B] Время реакции системы:
▪ 0: быстрое. Пример: Малый объем
воды и фанкойлы.
▪ 1: медленное. Пример: Большой
объем воды, контуры подогрева
полов.
В зависимости от объема воды в
системе и типа нагревательных
приборов нагрев или охлаждение
помещения может занять больше
времени. Данная настройка
компенсирует медленную или
быструю работу системы нагрева/
охлаждения путем регулирования
производительности агрегата во
время цикла нагрева/охлаждения.
4.2.6 Контроль горячей воды бытового
потребления
# Код Описание
[A.4.1] [6-0D] Горячая вода бытового потребления
Режим уставки:
▪ 0 (Тол.повт.нагр.): допускается
только повторный нагрев.
▪ 1 (П.нагр.+расп.): то же, что 2, но
между циклами нагрева по
расписанию допускается повторный
нагрев.
▪ 2 (Только расп.): резервуар горячей
воды бытового потребления
нагревается ТОЛЬКО по
расписанию.
