21
ПОДГОТОВКА К ЭКСПЛУАТАЦИИ
Прибор включить и настраивать можно только после предварительной установки регулятора температуры
помещения и подключения регулятора к контактной колодке прибора. Данный регулятор поставляют вместе с
прибором.
К эксплуатации и первое включение можно поручить только специалисту авторизованной фирмы по техническому
обслуживанию приборов Tecnoclima.
После выполнения подготовительных работ является необходимым проверить:
- направление вращения вентилятора и поток подачи воздуха, при необходимости установить требуемую подачу;
- все приборы оснащены регулируемым силовым приводом, который обеспечивает настройку и обеспечение
требуемой подачи номинального потока воздуха при различных условиях установки и эксплуатации;
- может случиться так, что для обеспечения требуемого статического давления требуется дополнительное
подключение других приборов; при замене электродвигателя вентилятора следует обратить внимание на то, что
скорость вращения двигателя была не меньше требуемой скорости вращения вентилятора; в противоположном
случае искомый результат достичь невозможно.
Электродвигатель проверяют следующим образом:
к одной из фаз электрической сети подключают амперметр;
нажатием кнопки MODE устанавливают летний режим эксплуатации FAN; при этом все другие узлы и функции
прибора выключены;
амперметр показывает ток двигателем потребляемый ток, значение которого сравнивают со значением,
указанным на этикетке прибора:
CF 100 CF 200 CF 300 CF 400 CF 500
Вт
750 1500 2200 2200 3000
A
2.0 3.6 5.1 5.1 6.5

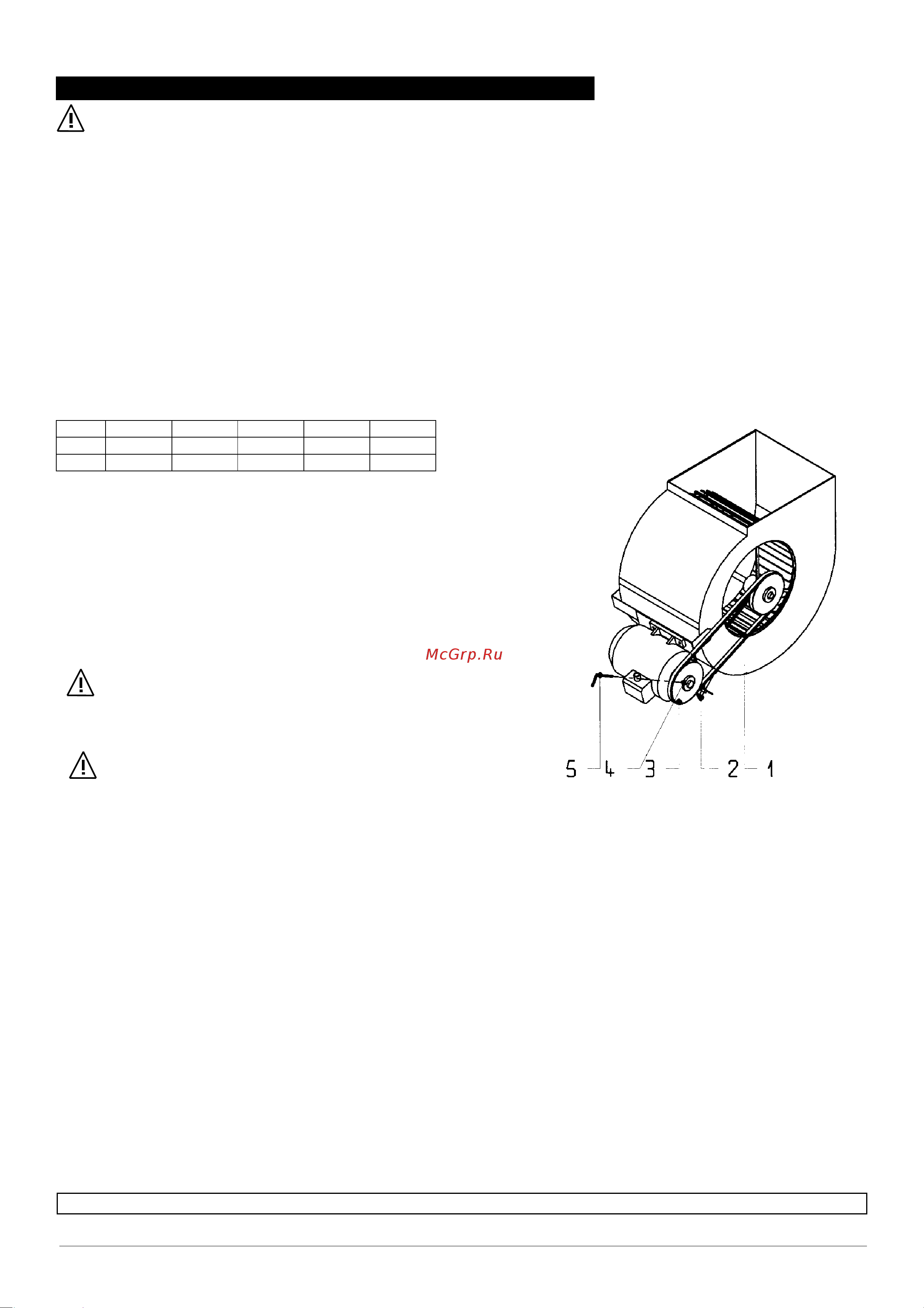

Изменение скорости вращения вентилятора:
натяжение ремня уменьшают удалением болта 2;
снимают клиновой ремень 1
ключом 5 отвинчивают болт 4 крепления диска 3 (болт
оснащен внутренним шестигранником);
искомое сечение обеспечивают вывинчиванием или
ввинчиванием диска;
болт 4 затягивают до отказа (головка входит во внутрь отверс-
тия);
надевают и посредством натяжного устройства натягивают
ремень 1.
Никогда не следует слишком сильно натягивать клиновой
ремень. Так как при этом можно повредить крепление
вентилятора или ремень. Правильно натянутый ремень по
середине обеими руками не должен сжиматься более, нежели
2-3 см.
Увеличением диаметра ременного шкива обеспечивают
увеличение скорости оборотов вентилятора и
электродвигателем потребляемый ток.
Перед первым включением отсека охлаждения следует убедиться в том, что:
соблюдены все мероприятия по обеспечению безопасной эксплуатации прибора;
прибор должным образом надежно прикреплен к основанию;
вокруг прибора имеется достаточно свободного места;
сток конденсата не засорен;
обеспечивается требуемая циркуляция потока воздуха, а все блоки теплообмена чисты;
контрольный люк правильно закрывает дверь.
Перед первым включением нагревательного отсека следует:
Открыть кран подачи газа и удалить воздух из контура газа. При этом удаляют заглушку PM (см. раздел
«переключение на другой газ») электромагнитного клапана газовой арматуры.
После удаления заглушки коллектора газа подсоединить манометр.
Основным выключателем включить напряжение питания прибора.
Ручкой регулятора комнатной температуры установить искомую температуру.
При необходимости (при включенном индикаторе дефектов красного света), удалить обнаруженный дефект и
нажатием деблокирующей кнопки повторно включить нагревательный отсек.
При замыкании релейных контактов регулятора потока включается вентилятор удаления продуктов сгорания.
После предварительного продува камеры горения устройство управления включает напряжение питания контура
поджога горелки и контура катушки электромагнитного клапана.
Если в приводе контура газа присутствует воздух, происходит самовыключение и блокирование нагревательного
отсека. Повторное включение обеспечивают нажатием деблокирующей кнопки.
Следует измерить давление газа работающей горелки, а, при необходимости, давление газа горелки установить
равным давлению, измеренному на месте заглушки RP (см. раздел «переключение на другой газ»)
электромагнитного клапана газовой арматуры.
Технические данные подключенного газа должны соответствовать данным раздела «технические данные».
Перед каждым повторным нажатием деблокирующей кнопки следует подождать не менее 10 секунд.
