Tecnoclima CF-XTRIM 550 [15/32] Модели 200 300 400 500
![Tecnoclima CF-XTRIM 550 [15/32] Модели 200 300 400 500](/views2/1786300/page15/bgf.png)
15
• МОДЕЛИ 200-300-400-500

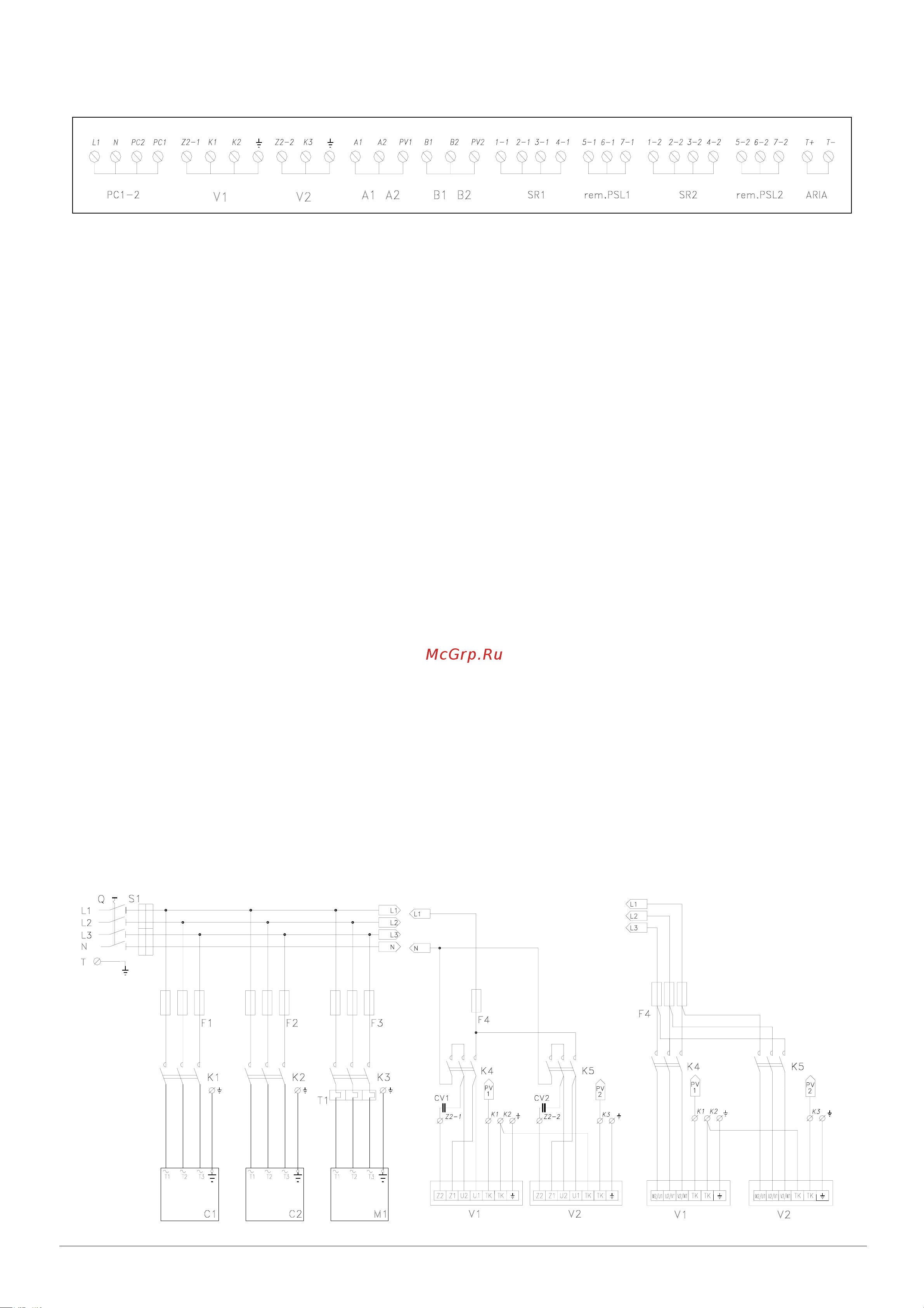

Схема подключения контактной колодки
Обозначения
Q
основной выключатель + стопорение
A1
регулятор потока высокого давления 1-ого
контура
S1
реле для изменения направления вращения,
обеспечиваемое переключением последова-
тельности фаз напряжения сети
B1
регулятор потока низкого давления 1-ого
контура
T1
защита от перегрева электродвигателя
вентилятора приточного воздуха
A2
регулятор потока высокого давления 2-ого
контура
C1
компрессор 1-ого цикла
B2
регулятор потока низкого давления 2-ого
контура
C2
компрессор 2-ого цикла
SR1
1-ая стадия нагрева
M1
электродвигатель вентилятора подачи воздуха
SR2
2-ая стадия нагрева
V1
вентилятор для обеспечения конденсации в 1-
ом контуре
PSL1
переключатель деблокирования 1-ого
контура с интегрированным светящим
индикатором
V2
вентилятор для обеспечения конденсации
во 2-ом контуре
PSL2
переключатель деблокирования 2-ого
контура с интегрированным светящим
индикатором
F1
защитные предохранители 1-ого компрессора
L
светящий индикатор срабатывания
электромагнитного клапана газовой
арматуры
F2
защитные предохранители 2-ого компрессора
LF
светящий индикатор включенного прибора
F3
защитные предохранители электродвигателя
вентилятора
LL
светящий индикатор срабатывания
термостата LIMIT
F4
защитные предохранители электродвигателя
вентилятора
TM
термостат минимальной температуры
F5
вспомогательный защитный предохранитель
R1
вспомогательное реле SR1
(только CF 200-300-400)
F6
защитный предохранитель блока управления
R2
вспомогательное реле SR2
(только CF 200-300-400)
K1
релейные контакты включения
1-ого
компрессора
TABASE7000
микропроцессорный контролер
K2
релейные контакты включения
2-ого
компрессора
ARIA
контакты для подключения регулятора
температуры помещения
K3
релейные контакты включения электродвигателя
всасывающего вентилятора
PC1
защита 1-ого компрессора
(только CF 400-500)
K4
релейные контакты включения электродвигателя
вентилятора
1-ого
контура
PC2
защита 1-ого компрессора
(только CF 400-500)
K5
релейные контакты включения электродвигателя
вентилятора
2-ого
контура
MD
электромагнитный клапан для управления
модуляции подачи газа (только CF 500)
TRA
трансформатор
Контур управления контур вентилятора CF 200-300 контур вентилятора CF 400-500
