• КНОПКА HOLD
Функции данной кнопки:
-· завершение программирования параметров и сохранение новейшей версии программы;
- в приборах, оснащенных переключающим таймером, нажатием данной кнопки прекращают выполнение программы
временных интервалов и включают ручной режим эксплуатации; при этом на индикаторе светит сообщение HOLD, а
прибор приступает к обеспечению температуры режима «комфорт» вне зависимости от того, какое значение
требуемой температуры было установлено на прежний интервал времени.
• КНОПКА RESUME
Функции данной кнопки:
- завершение программирования, сохранение прежней версии программы и аннулирование новых неподтвержденных
изменений;
- аннулирование неподтвержденного изменения искомого значения температуры в режиме интервалов времени;
- завершение ручного управления, включенного нажатием кнопки HOLD и возврат на выполнение программы
интервалов времени;
-
После устранения причин появления сигнала, предупреждающего о дефекте, ручным нажатием кнопки «RESET (сброс)»
дольше, нежели на 3 секунды, контакты реле возвращаются в исходное положение, а в индикаторе исчезает сообщение
о появлении сигнала.
• КНОПКА FAN
Нажатием кнопки, выбирают функцию вентилятора приточного воздуха: вентилятор работает постоянно;
включением и выключением вентилятора управляет исполнительный узел (выключение генератора происходит 2
минутами позже).
Программирование + HOLD)
При нажатии кнопки регулятора SET, индикатор показывает первый основной параметр эксплуатации Paramtierung.
Параметры переключают нажатием кнопок
.
При появлении параметра, который требуется изменить, является
необходимым:
- для получения доступа к изменению значения параметра, следует нажать кнопку · SET; на индикаторе мигает
выбранный параметр;
- значения параметра меняют нажатием кнопок
.
- При нажатии кнопки SET происходит запись выполненного изменения значения параметра.
Нажатием кнопки HOLD осуществляют запись (сохранение) всех выполненных изменений и выключают
программирование.
Если актуальные изменения не нужны, их аннулируют нажатием кнопки RESUME или тем, что в течение 1 минуты после
нажатия какой либо кнопки регулятора не нажимают ни одной последующей кнопки (на протяжение последних 15 секунд
на индикаторе мигают символы).

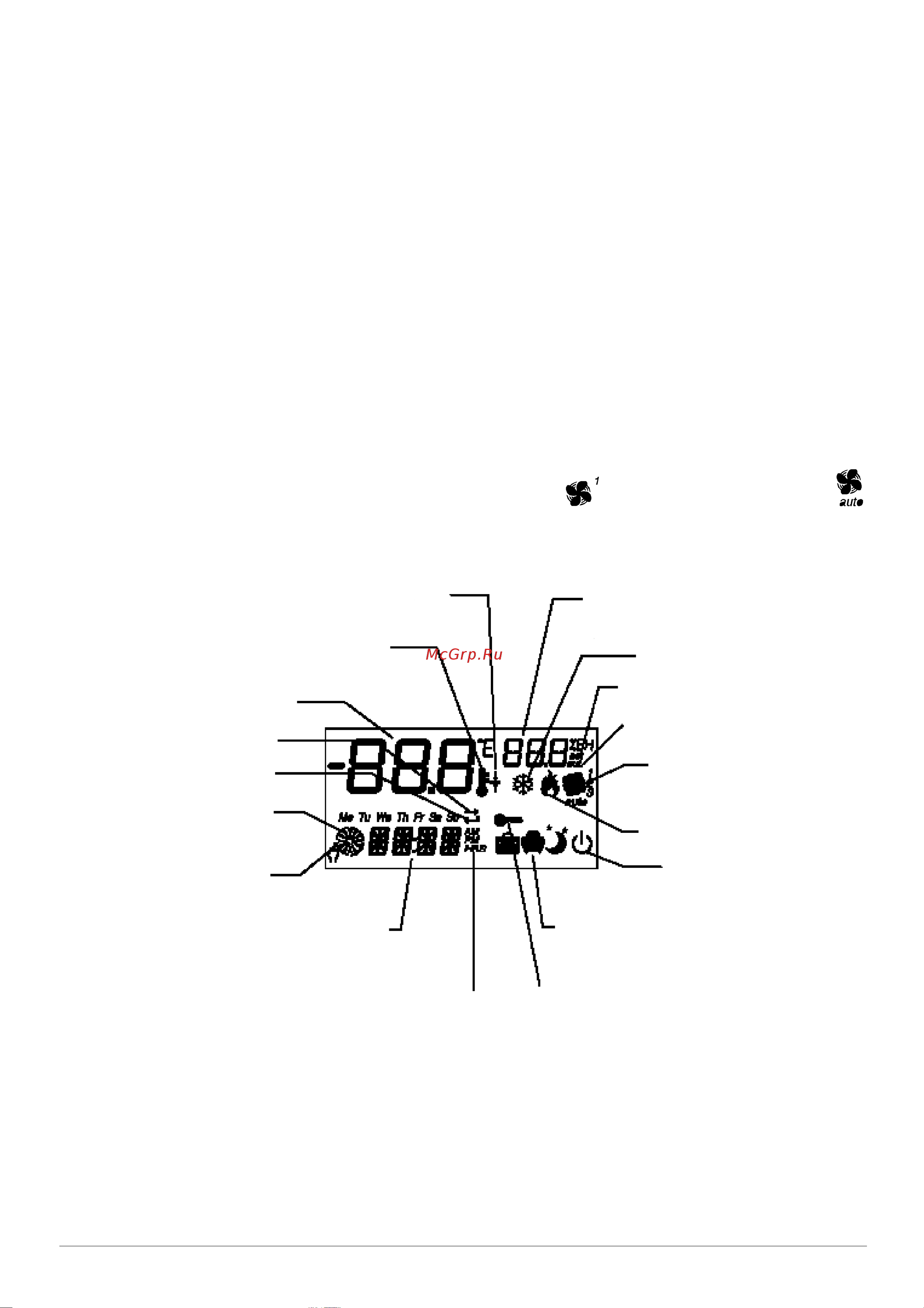

Изменение значения
Д
атчик В2 или В3 или требуемое
значение потребителем
установленного параметра
Термометр для измерения
температуры
Д
атчик температуры
В1
«Завершить»
«Продолжить»
Выполнение охлаждения
Индикатор установленного
искомого значения
Сообщение датчика В2
Индикатор вентилятора и
выбранной функции
Выполнение обогрева
Индикатор интервала
времени
Перезапись установленного
искомого значения
ВЫКЛ.
Индикатор реального времени
и текстовых цифровых
сооб
щ
ений
Индикатор выбранной функции:
«комфортный обогрев»;
