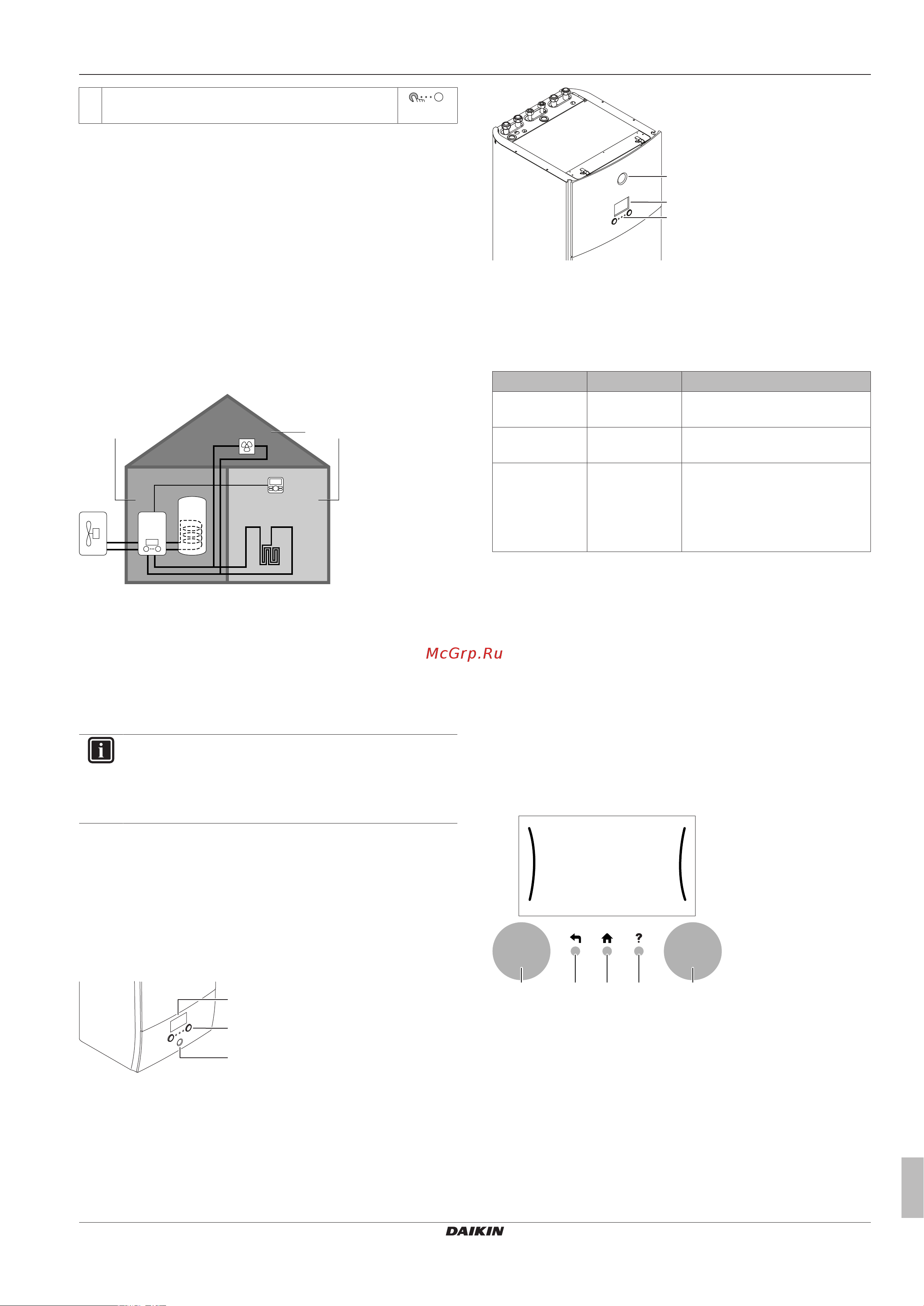

![Daikin EABX16DA9W [3/16] Информация о системе](/views2/1786588/page3/bg3.png)
2 Информация о системе
Руководство поэксплуатации
3
EABH/X16DA+9W + EAVH/X16S18+23DA6V+9W
Daikin Altherma — низкотемпературный раздельный агрегат
4P556068-1 – 2018.10
4 Нажмите на левый наборный диск, чтобы войти в
подменю.
2 Информация о системе
В зависимости от схемы система обладает следующими
возможностями:
▪ Обогрев помещения
▪ Охлаждение помещения (при установке модели теплового
насоса снагревом и охлаждением)
▪ Производство горячей воды бытового потребления (при
установке бакаDHW)
2.1 Компоненты в типичной схеме
системы
d
a
b
c
e
f
g
BC
A
A Основная зона. Пример: Жилое помещение.
B Дополнительная зона. Пример: Спальня.
C Техническое помещение. Пример: Гараж.
a Тепловойнасос наружного агрегата
b Тепловойнасос внутреннего агрегата
c Резервуар горячей воды бытового потребления
d Интерфейс пользователя внутреннего агрегата
e Интерфейс пользователя, используемый в качестве комнатного
термостата
f Нагрев полов
g Радиаторы, конвекторы тепловогонасоса илифанкойлы
ИНФОРМАЦИЯ
В зависимости от типа внутреннего агрегата можно
использовать отдельный или встроенный во
внутренний агрегат резервуар для горячей воды
бытового потребления (если он установлен).
3 Операция
3.1 Интерфейс пользователя:
Общий обзор
Интерфейс пользователя имеет следующие компоненты:
b
c
a
a
b
c
a Индикатор состояния
b ЖК-экран
c Наборные диски и кнопки
Индикатор состояния
Светодиоды индикатора состояния горят или мигают, показывая
рабочий режим агрегата.
Светодиод Режим Описание
Мигает синим
светом
Режим
ожидания
Агрегат не находится в работе.
Горит синим
светом
Эксплуатация Агрегат находится в работе.
Мигает
красным
светом
Сбой Произошел сбой.
Дополнительные сведения см.
в разделе «6.1Отображение
текста справки в случае
неисправности»на стр.12.
ЖК-экран
У ЖК-дисплея есть неактивный режим. По прошествии
определенного времени отсутствия взаимодействия с
интерфейсом пользователя экран темнеет. Нажатие какой-либо
кнопки или поворот любого наборного диска активирует
дисплей. Время отсутствия взаимодействия отличается в
зависимости от уровня разрешений пользователя:
▪ Пользователь или Опытный пользователь: 15мин
▪ Установщик: 1ч
Наборные диски и кнопки
Вы используете наборные диски и кнопки:
▪ Для навигации по экранам, меню и настройкам ЖК-экрана
▪ Для задания значений
