3 Операция
Руководство поэксплуатации
5
EABH/X16DA+9W + EAVH/X16S18+23DA6V+9W
Daikin Altherma — низкотемпературный раздельный агрегат
4P556068-1 – 2018.10

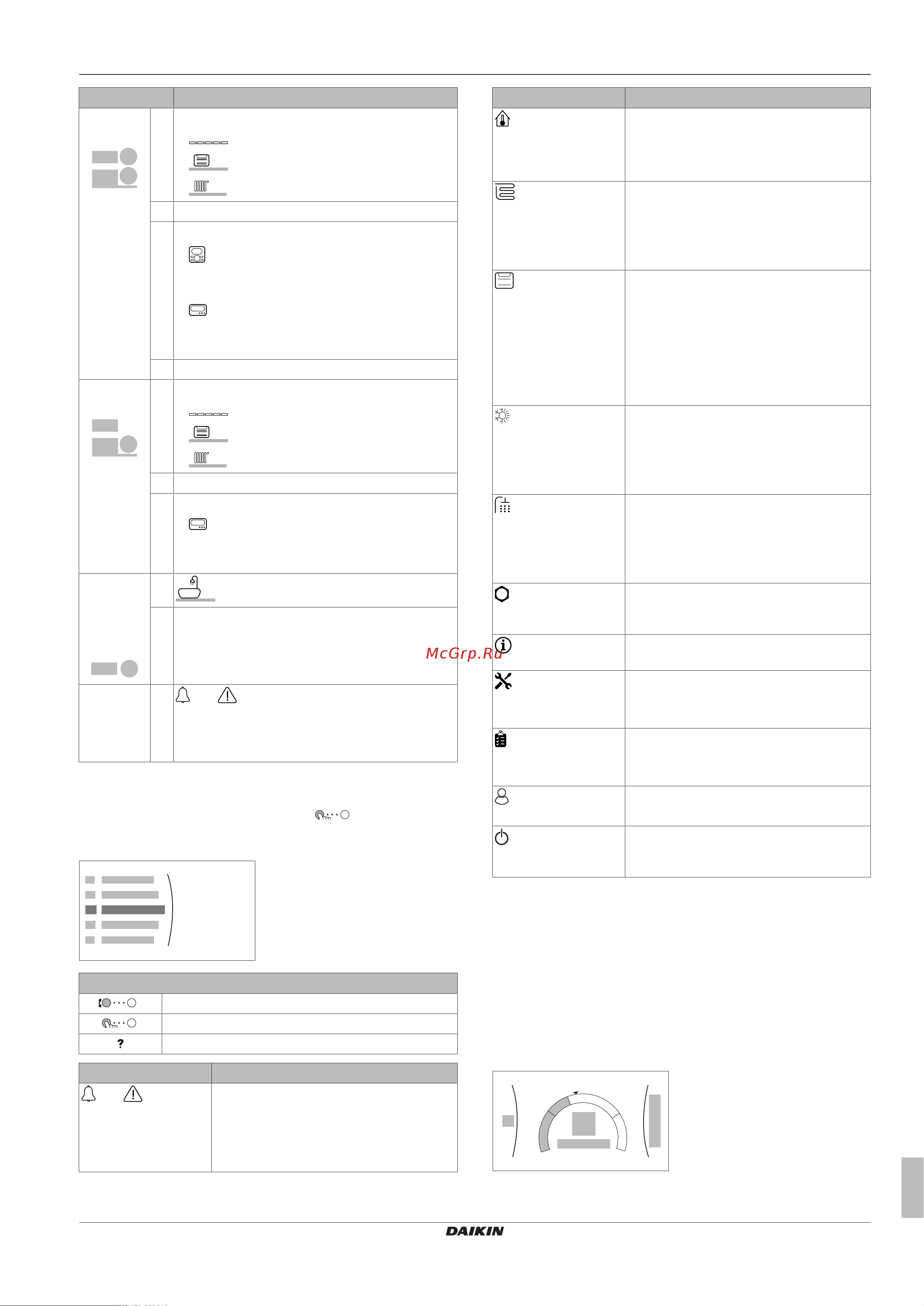

Позиция Описание
Главная
зона
g3
g1
g4
g2
g1 Тип нагревательного прибора:
▪
: Нагрев полов
▪
: Блок фанкойла
▪
: Радиатор
g2 Уставка температуры воды на выходе
g3 Тип комнатного термостата:
▪
: интерфейс пользователя Daikin,
используемый в качестве комнатного
термостата
▪
: Внешнее управление
▪ Скрыто: Управление температурой воды на
выходе
g4 Измеренная температура в помещении
Дополните
льная зона
h3
h1
h2
h1 Тип нагревательного прибора:
▪
: Нагрев полов
▪
: Блок фанкойла
▪
: Радиатор
h2 Уставка температуры воды на выходе
h3 Тип комнатного термостата:
▪
: Внешнее управление
▪ Скрыто: Управление температурой воды на
выходе
Горячая
вода
бытового
потреблен
ия
i1
i2
i1
: Горячая вода бытового потребления
i2 Измеренная температура в резервуаре
Сбой j
или : Произошел сбой
Дополнительные сведения см. в разделе
«6.1Отображение текста справки в случае
неисправности»на стр.12.
3.2.2 Экран главного меню
На главном экране нажмите кнопку
, чтобы открыть
экран главного меню. Из главного меню вы можете получить
доступ к различным экранам уставок и подменю.
Возможные действия на этом экране
Переход через список.
Вход в подменю.
Активация/отключение навигационной цепочки.
Позиция Описание
или Сбой
Ограничение: Отображается только в
случае сбоя.
Дополнительные сведения см. в разделе
«6.1Отображение текста справки в
случае неисправности»на стр.12.
Позиция Описание
Помещение
Ограничение: Отображается только в
том случае, если комнатный термостат
подключен к внутреннему агрегату.
Задание температуры в помещении.
Главная зона
Отображается соответствующий символ
для типа нагревательного прибора в
основной зоне.
Задание температуры воды на выходе
для основной зоны.
Дополнительная
зона
Ограничение: Отображается только в
том случае, если имеются две зоны
температуры воды на выходе.
Отображается соответствующий символ
для типа нагревательного прибора в
дополнительной зоне.
Задание температуры воды на выходе
для дополнительной зоны (при наличии).
Нагрев/
охлаждение
помещения
Показывается соответствующий символ
для вашего агрегата.
Перевод агрегата в режим нагрева или
режим охлаждения. На моделях только с
нагревом вы не можете изменить режим.
Резерв.
Ограничение: Отображается только при
наличии резервуара горячей воды
бытового потребления.
Задание температуры в резервуаре
горячей воды бытового потребления.
Пользоват.
настройки
Предоставляет доступ к
пользовательским настройкам, таким как
режим выходных и тихий режим.
Информация
Отображаются данные и информация о
внутреннем агрегате.
Настройки
установщика
Ограничение: Только для установщика.
Предоставляет доступ к
дополнительным настройкам.
Пуско-наладка
Ограничение: Только для установщика.
Выполнение испытаний и технического
обслуживания.
Пользоват.профиль
Изменение профиля активного
пользователя.
Эксплуатация
Включение или выключение функции
нагрева/охлаждения и подготовки
горячей воды бытового потребления.
3.2.3 Экран уставок
Экран уставок отображается для экранов, описывающих
компоненты системы, которым требуется значение уставки.
Пример:
▪ Экран температуры в помещении
▪ Экран главной зоны
▪ Экран дополнительной зоны
▪ Экран температуры в резервуаре
a1
d
+
–
d
e
d
e
c
a2
b1
b2
