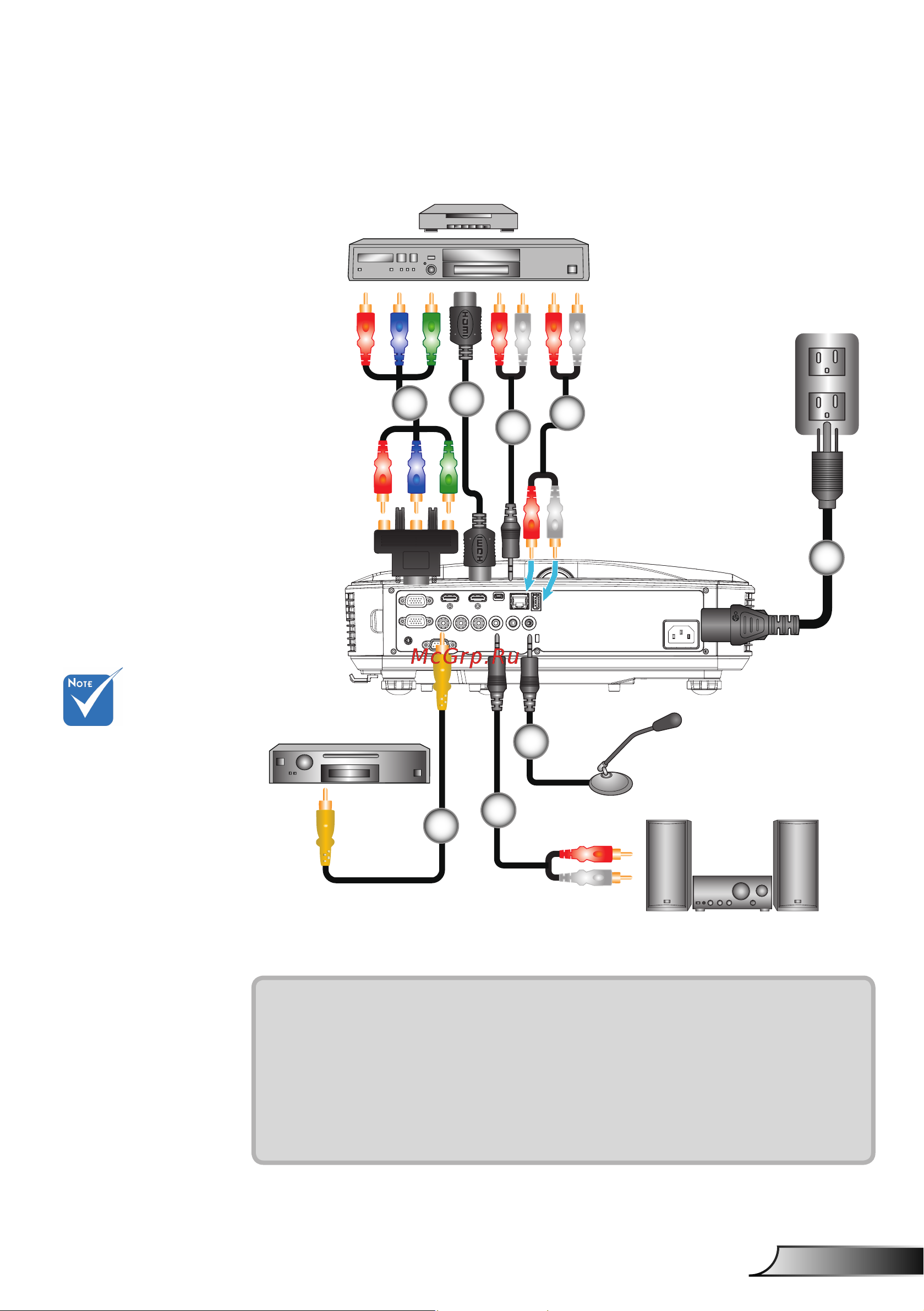

Подключение к видеоисточникам
1..... *15-контактный переходник на 3 компонентных разъема RCA/HDTV
2............................................................................................... *Кабель HDMI
3................................................................................................*Аудиокабель
4....................................................................................... *Аудиокабель/RCA
5............................................................................................... Шнур питания
6..........................................................*Кабель композитного видеосигнала
7....................................................................................... *Аудиокабель/RCA
8....................................................................................*Кабель входа аудио
В связи с различ-
ными условиями
использования в
каждой стране, в
некоторых регио-
нах в комплект
поставки могут
входить разные
принадлежности.
(*) Заказная
опция
Композитный
видеовыход
DVD-плеер, телеприставка
Settop Box, HDTV приемник
Микрофон
Аудиовыход
