4 Монтаж
Руководство по монтажу
6
RRGA04~08DAV3
Блок ROTEX HPSU Bi-Bloc Ultra
4P496756-1B – 2018.07
a Решетка воздухозаборника
Наружный агрегат необходимо защитить от снегопада, а также
предусмотреть, чтобы его НИКОГДА не засыпало снегом.
c
c
d
b
e
a
a Снегозащитное покрытие или навес
b Подставка
c Преобладающее направление ветра
d Выброс воздуха
e Дополнительный комплект EKFT008D
В любом случае под блоком должно оставаться не менее
300 мм свободного пространства. Кроме того, необходимо
проследить за тем, чтобы блок находился, как минимум, в
100 мм над расчетной поверхностью снежного покрова.
Подробнее см. параграф «"4.2 Монтаж наружного агрегата" на
стр.6».
В регионах, где обычно выпадает много снега, очень важно
установить блок в таком месте, где снег не будет
воздействовать на блок. Если есть вероятность наметания
снега сбоку, примите меры к тому, чтобы снег НЕ воздействовал
на змеевик теплообменника. При необходимости соорудите
навес от снега на опоре.

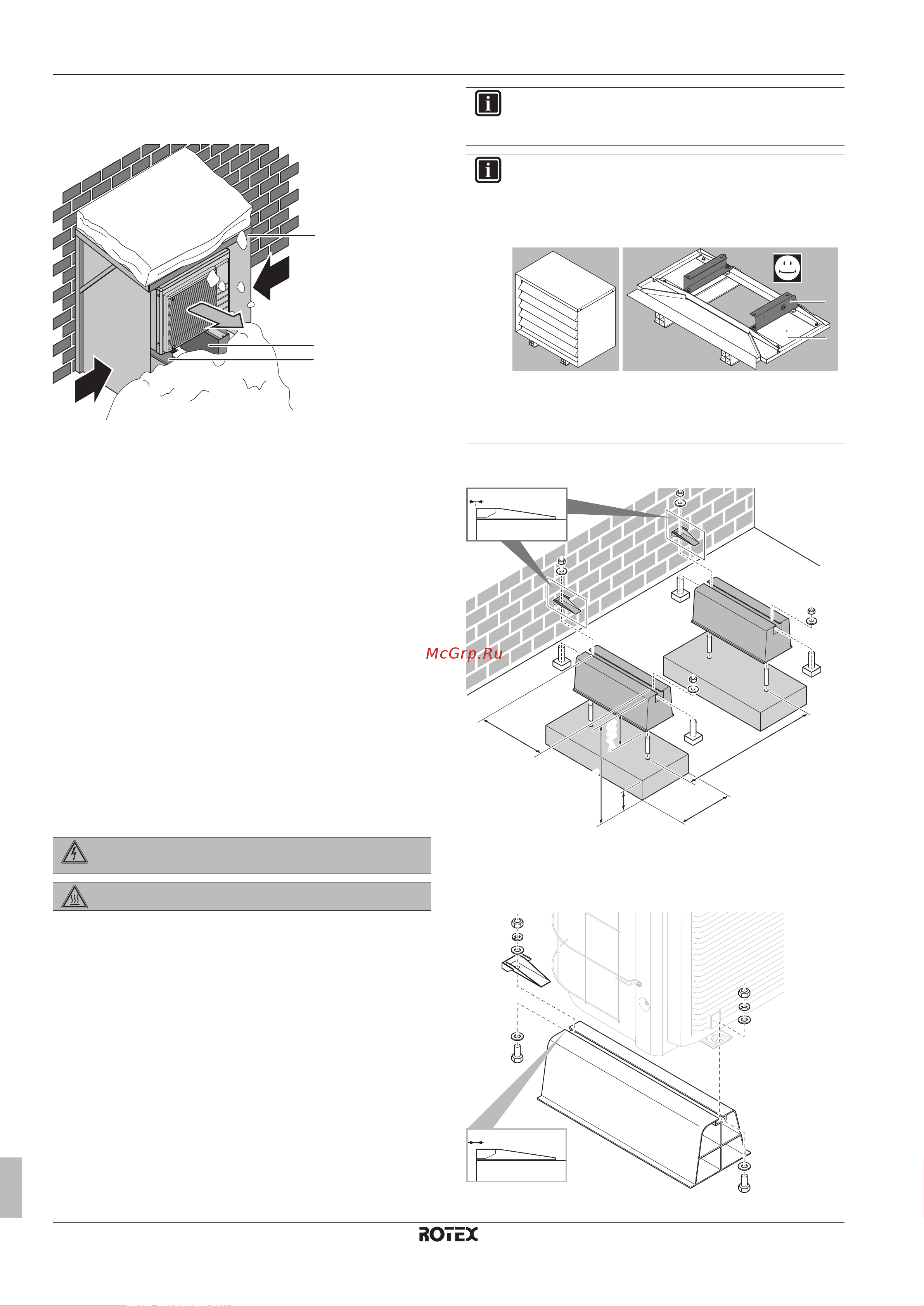

4 Монтаж
4.1 Открытие агрегата
4.1.1 Чтобы открыть наружный агрегат
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
ОПАСНО! РИСК ОЖОГОВ
См. разделы "4.3.1Подсоединение трубопровода хладагента к
наружному блоку" на стр. 9 и "4.6.3 Подключение
электропроводки к наружному блоку"на стр.11.
4.2 Монтаж наружного агрегата
4.2.1 Подготовка монтажной конструкции
В этом разделе рассматриваются различные конструкции для
монтажа. Для любой из них используйте 4 комплекта анкерных
болтов М8 или М10, гаек и шайб. В любом случае обеспечьте
свободное пространство под блоком не менее 300 мм. Кроме
того, убедитесь в том, что блок расположен как минимум на
100 мм выше предполагаемого максимального уровня
поверхности снежного покрова.
ИНФОРМАЦИЯ
Максимальная высота верхней выступающей части
болтов составляет 15мм.
ИНФОРМАЦИЯ
Если вы устанавливаете швеллеры в комбинации с
шумозащитной крышкой (EKLN08A1), для швеллеров
применяются разные инструкции по монтажу. См.
руководство по монтажу шумозащитной крышки.
a
b
c
a Шумозащитная крышка
b Нижние части шумозащитной крышки
c Швеллеры
Вариант 1: на монтажных опорах "гибкая опора с
распоркой"
(mm)
0 mm
<150
a
>300
300
600
>100
a Максимальная высота снежного покрова
Вариант 2: на пластмассовой монтажной опоре
В этом случае используйте болты, гайки, шайбы и пружинные
шайбы, поставляемые с блоком в качестве принадлежностей.
0 mm
