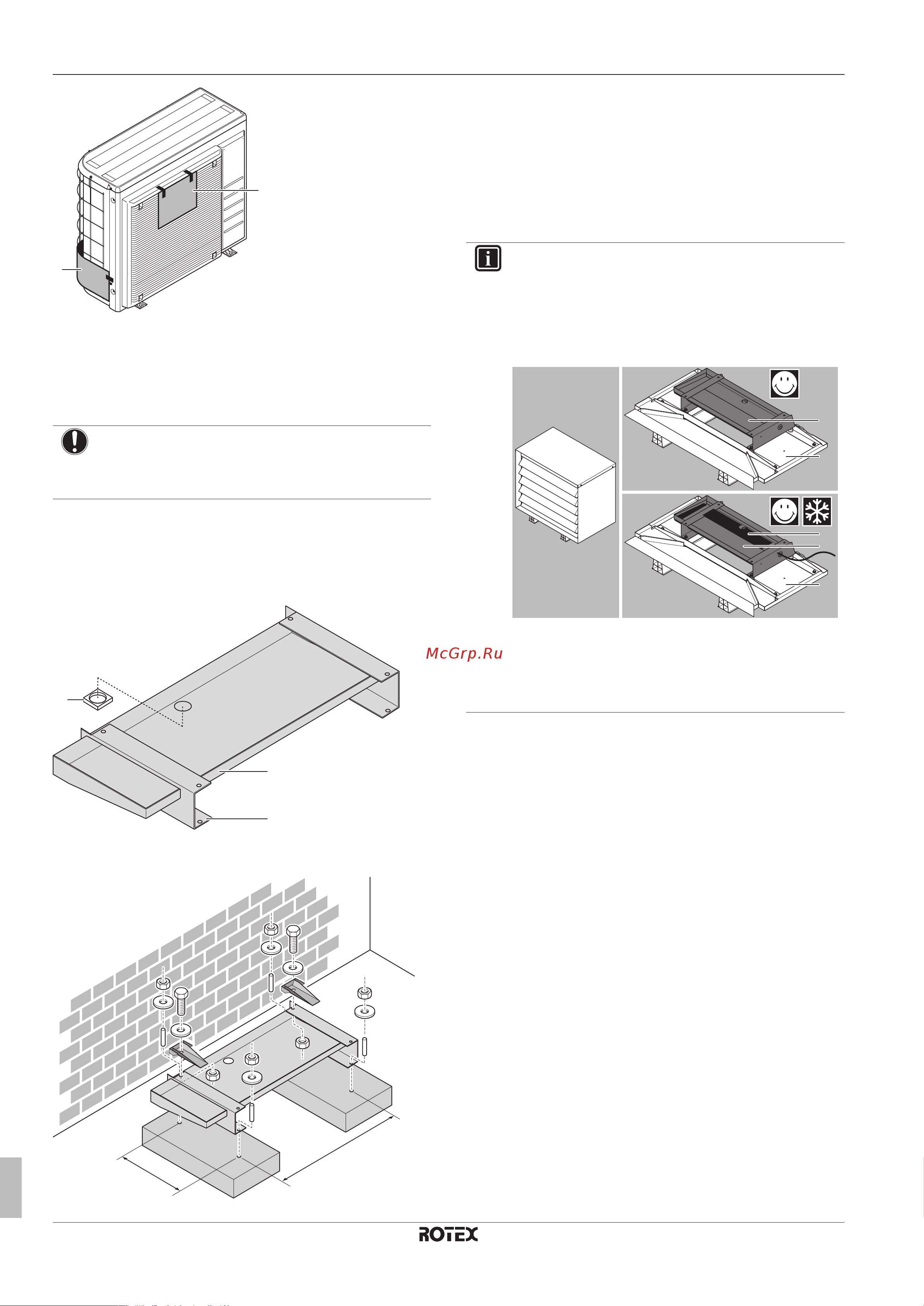

4 Монтаж
Руководство по монтажу
8
RRGA04~08DAV3
Блок ROTEX HPSU Bi-Bloc Ultra
4P496756-1B – 2018.07
a
b
a Защитный картон
b Инструкции
4.2.3 Обустройство дренажа
Убедитесь, что конденсационная вода удаляется надлежащим
образом.
ПРИМЕЧАНИЕ
Если дренажные отверстия наружного блока
блокированы, необходимо обеспечить просвет под
наружным блоком не менее 300мм.
▪ Дренажный поддон. Чтобы собирать стекающую воду,
можно использовать опцию дренажного поддона (EKDP008D).
Полные инструкции по монтажу приведены в руководстве по
монтажу дренажного поддона. Коротко говоря, дренажный
поддон должен устанавливаться горизонтально (с допуском
1° в любом направлении), как показано на рисунке:
b
a
c
a Дренажный поддон
b Швеллеры
c Изоляция дренажного отверстия
355 mm
600 mm
▪ Нагреватель дренажного поддона. Чтобы предотвратить
замерзание дренажного поддона, можно использовать опцию
нагревателя дренажного поддона (EKDPH008CA). Порядок
монтажа приведен в руководстве по монтажу нагревателя
дренажного поддона.
▪ Сливной трубопровод без обогрева. Если используется
нагреватель дренажного поддона без сливного трубопровода
или со сливным трубопроводом без обогрева, удалите
изоляцию дренажного отверстия (позиция c на рис.).
ИНФОРМАЦИЯ
Если вы устанавливаете комплект дренажного поддона
(с нагревателем дренажного поддона или без него) в
комбинации с шумозащитной крышкой (EKLN08A1),
для комплекта дренажного поддона применяются
разные инструкции по монтажу. См. руководство по
монтажу шумозащитной крышки.
a
b
d
c
c
b
a Шумозащитная крышка
b Нижние части шумозащитной крышки
c Комплект дренажного поддона
d Нагреватель дренажного поддона
4.2.4 Чтобы избежать опрокидывания
наружного агрегата
В случае установки агрегата в местах, где сильный ветер может
наклонить его, необходимо предпринять следующие меры:
1 Подготовьте 2 кабеля, как показано на приведенном
рисунке (приобретаются по месту установки).
2 Проложите 2 кабеля по наружному агрегату.
3 Вставьте между кабелями и наружным агрегатом
резиновую прокладку, чтобы кабели не стирали краску
(приобретается по месту установки).
4 Подсоедините концы кабелей и затяните их.
