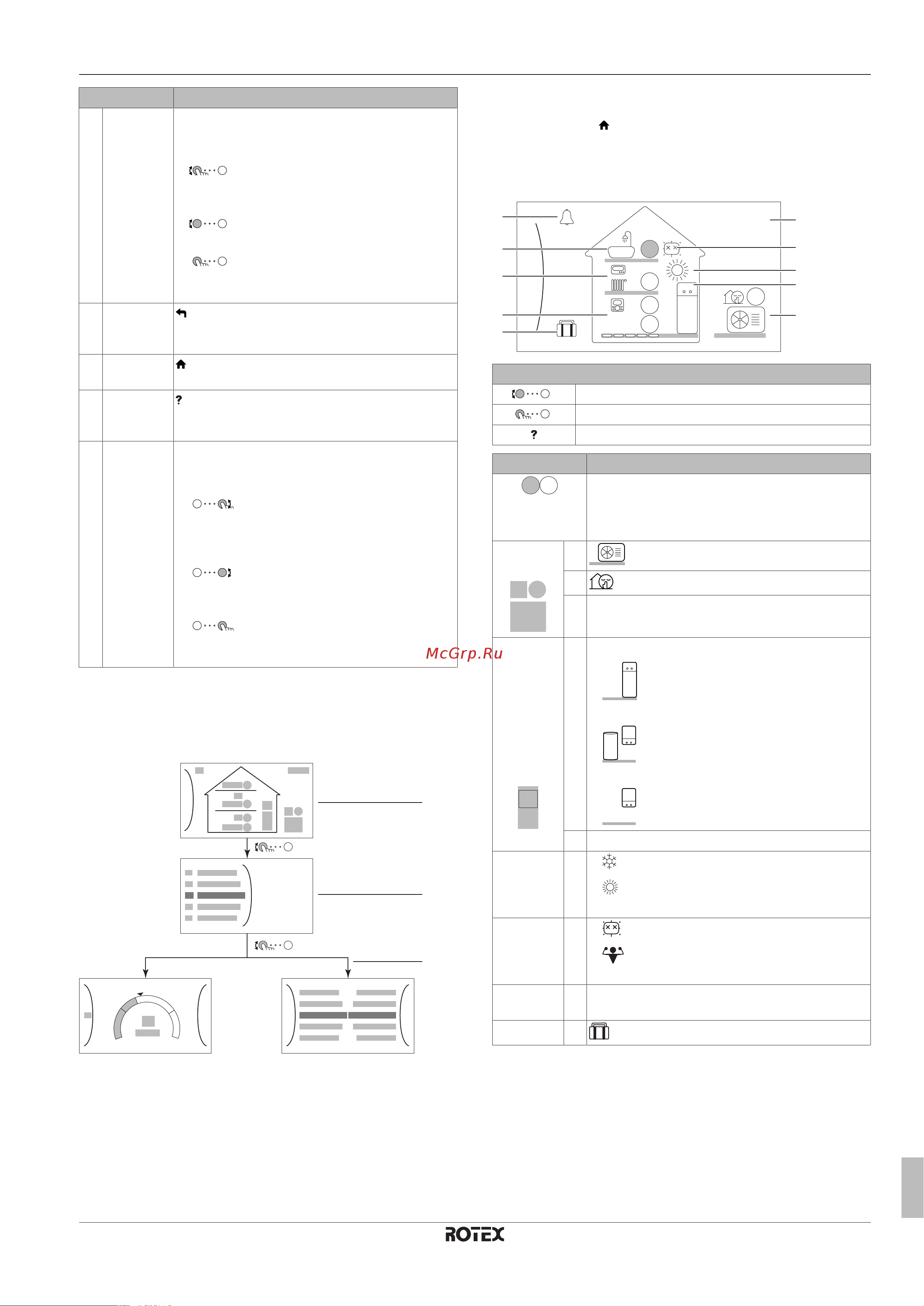

4 Операция
Руководство по применению для пользователя
5
RHBX04+08DA
Блок ROTEX HPSU Bi-Bloc Ultra
4P495261-1A – 2018.11
Позиция Описание
a Левый
наборный
диск
Когда вы можете использовать левый
наборный диск, на ЖК-дисплее в левой части
экрана отображается дуга.
▪
: Поверните, затем нажмите на левый
наборный диск. Навигация по структуре
меню.
▪
: Поверните левый наборный диск.
Выберите пункт меню.
▪
: Нажмите на левый наборный диск.
Подтвердите свой выбор или перейдите в
подменю.
b Кнопка
возврата
назад
: Нажмите, чтобы вернуться на 1 шаг в
структуре меню.
c Кнопка
«Домой»
: Нажмите, чтобы вернуться на главный
экран.
d Кнопка
справки
: Нажмите, чтобы отобразить текст справки,
относящийся к текущей странице (если
имеется).
e Правый
наборный
диск
Когда вы можете использовать правый
наборный диск, на ЖК-дисплее в правой части
экрана отображается дуга.
▪
: Поверните, затем нажмите на
правый наборный диск. Измените значение
или настройку, показываемые в правой части
экрана.
▪
: Поверните правый наборный диск.
Навигация по возможным значениям и
настройкам.
▪
: Нажмите на правый наборный диск.
Подтвердите свой выбор и перейдите к
следующему пункту меню.
4.2 Возможные экраны: Краткий
обзор
Самые распространенные экраны:
+
–
a
b
c
c2c1
a Главный экран
b Экран главного меню
c Экраны нижнего уровня:
c1: Экран уставок
c2: Подробный экран со значениями
4.2.1 Главный экран
Нажмите кнопку
, чтобы вернуться на главный экран. Вы
видите краткий обзор конфигурации агрегата, значения
температуры в помещении и уставки температуры. На главном
экране отображаются только символы, применимые для вашей
конфигурации.
6
1.6
bar
18 Feb 2018
22:19
55
18
21
45
f
i
j
h
g
e
d
a
b
c
Возможные действия на этом экране
Переход через список главного меню.
Переход на экран главного меню.
Активация/отключение навигационной цепочки.
Позиция Описание
21
21
Значения температуры показываются в
кружках. Если кружок серый, соответствующая
операция (например: нагрев помещения) в
настоящее время неактивна.
Наружный
агрегат
a2
a3
a1
a1
: Наружный агрегат
a2
: Тихий режим активен
a3 Измеренная окружающая температура
Внутренни
й агрегат/
резервуар
для
горячей
воды
бытового
потреблен
ия
b1
b2
b1 Внутренний агрегат:
▪
: Напольный внутренний агрегат с
встроенным резервуаром
▪
: Настенный внутренний агрегат с
отдельным резервуаром
▪
: Настенный внутренний агрегат
b2 Давление воды
Режим
работы в
пространст
ве
c
▪
: Охлаждение
▪
: Нагрев
Дезинфекц
ия/режим
быстрого
нагрева
d
▪
: Режим дезинфекции активен
▪
: Режим быстрого нагрева активен
Дата/
время
e Текущие дата и время
Выходной f
: Режим выходных активен
