41

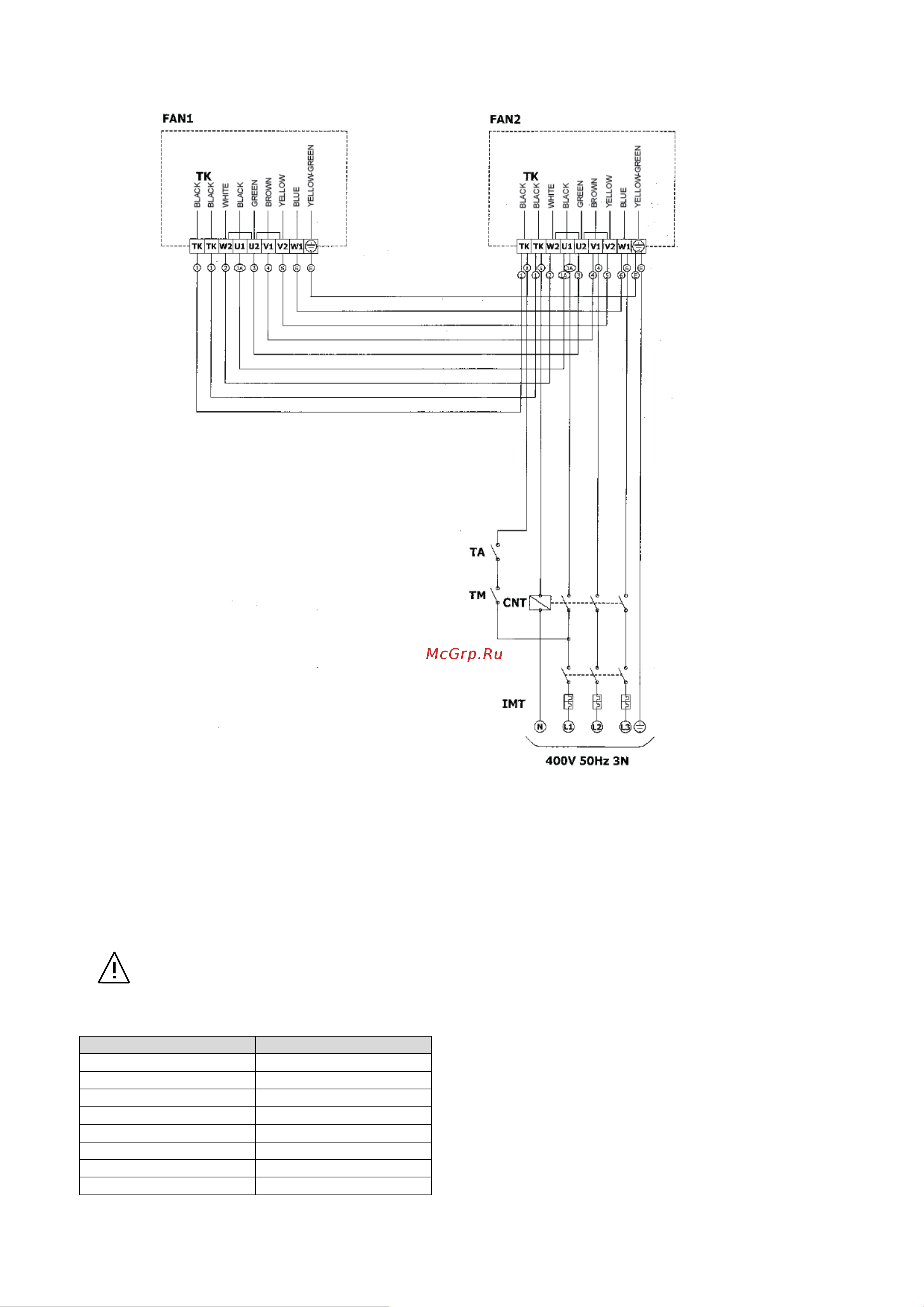

ELEKTRICKÉ SCHÉMA PŘIPOJENÍ PRO TYPY 15– 16 – 17 – 18 MIN. RYCHLOST
(Třífázové 400V50Hz 3N bez přepínače rychlosti)
FAN1 - Ventilátor
FAN2 - Ventilátor
MSD -
TK - Tepená ochrana motoru
400V 50Hz 3N - Třífázové přívodní napájení
CNT - Stykač motoru ventilátoru
TM
(1)
- Termostat minima
TA
(1)
- Prostorový termostat
IMT
(1)
- Hlavní vypínač
(1) Není součástí dodávky
Elektické připojení jednotek může provádět pouze oprávněná osoba (firma) za dodržení platných
ČSN, předpisů a nařízení.
ČÍSLO BARVA VODIČE
1 Černý
1A Černý
2 Bílý
3 Zelený
4 Hnědý
5 Žlutý
6 Modrý
E Žluto – zelený
