Tecnoclima AZN 63 [5/45] Výrobní štítek

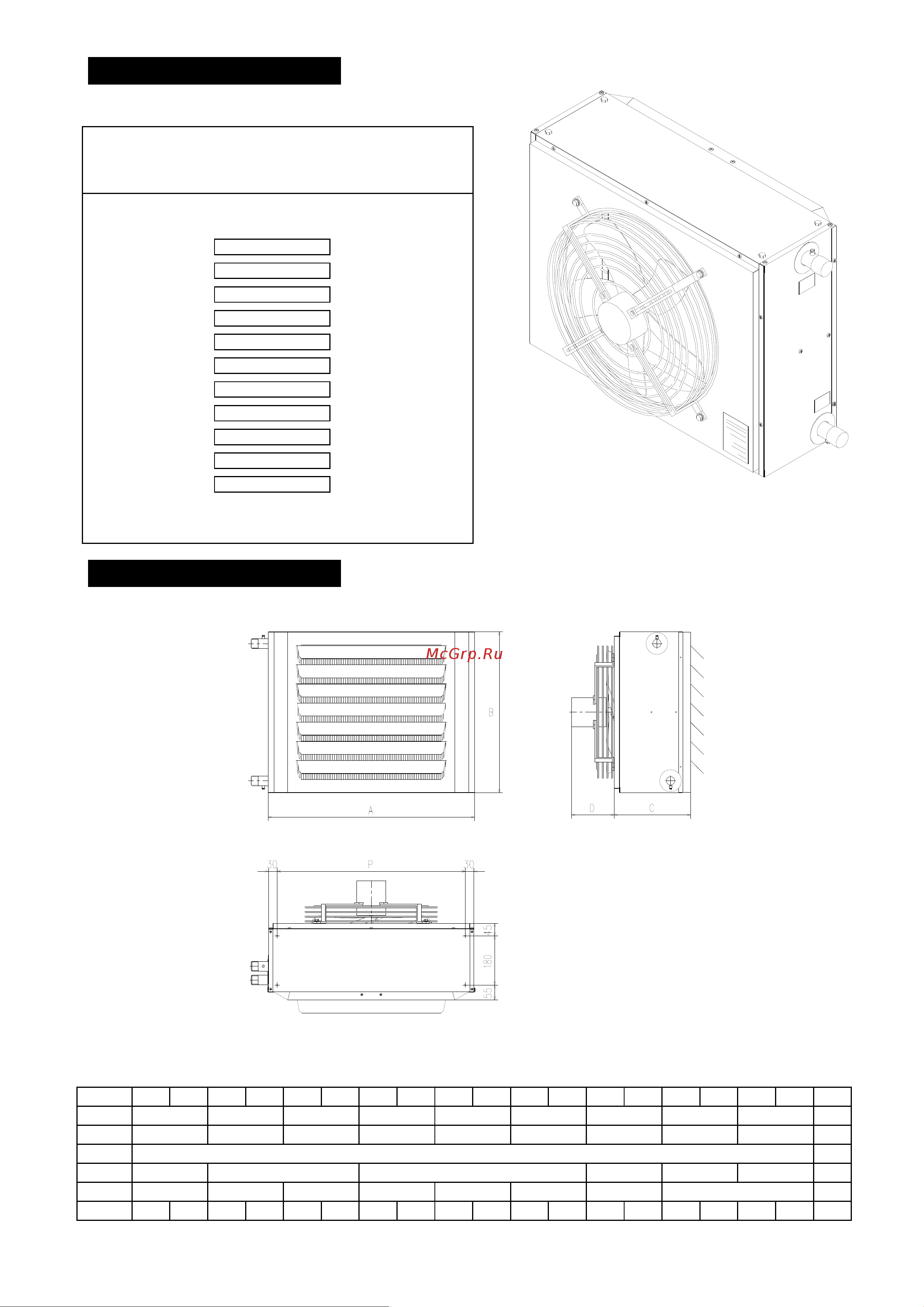

![Tecnoclima AZN 63 [5/45] Výrobní štítek](/views2/1787159/page5/bg5.png)
5
1.2 Výrobní štítek
2. Vnější rozměry
Typ 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
A
555 605 655 705 755 805 855 1.205 1.405 mm
B
390 440 490 540 590 640 690 690 690 mm
C
280 mm
D
90 116 122 172 162 172 mm
P
489 539 589 639 689 739 789 1139 mm
Váha
14 15 16 18 19 21 23 24 25 28 29 32 40 43 58 63 70 76 Kg
VÝROBNÍ ŠTÍTEK
TEPLOVZDUŠNÁ JEDNOTKA
Typ
Kód
Výrobní číslo
Rok výroby
Tepelný výkon (1)
kW
Max. průtok vzduchu
m
3
/h
Elektrické připojení
V – 50 Hz
Max. el. příkon
W
Max. el. proud
A
Stupeň el. krytí
IP
Max. prac. tlak
bar
(1) Voda 85-70°C, Vzduch 15°C, U.R. 50%
MADE IN ITALY
