4 Функционирование
Руководство по эксплуатации
20
Daikin RoCon+ HP1
Контроллер RoCon+ HP1
008.1447899_01 – 08/2020
ИНФОРМАЦИЯ: Ручная настройка кривой нагрева
Выполнять корректировку настроенных значений лишь
через 1-2 дня и лишь небольшими этапами.
▪ Устранить дополнительные источники тепла
(например, камины, прямой солнечный свет,
открытые окна).
▪ Полностью открыть вентили термостатов
радиаторов или исполнительные механизмы.
▪ Активировать режим работы «Heating».
Ориентировочные значения для настройки:
Радиаторы: 1,4 - 1,6.
Система теплого пола: 0,5–0,9.

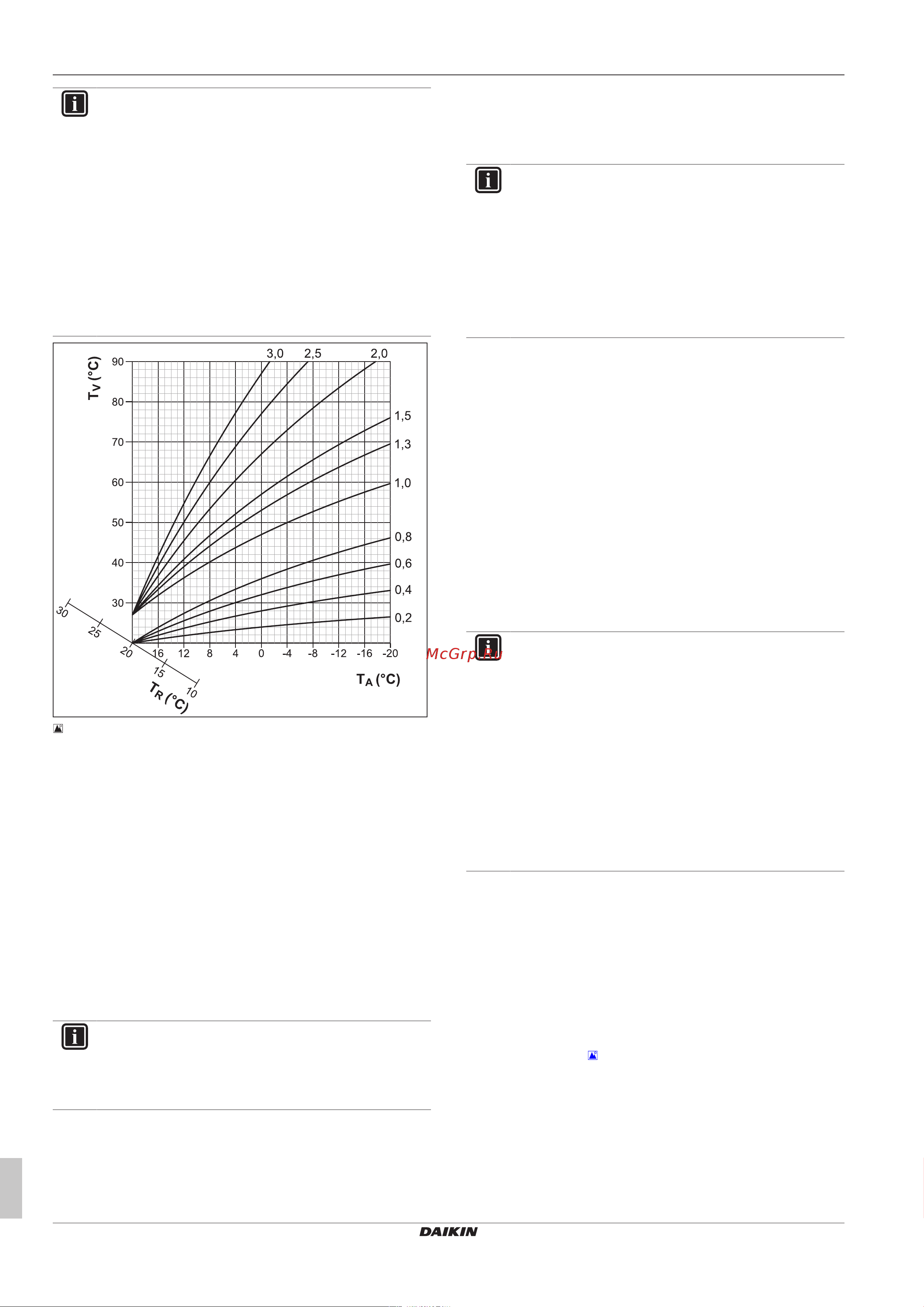

4‒2 Кривые нагрева
T
A
Tемпература снаружи
T
R
Заданное значение температуры в помещении
T
V
Температура воды на выходе
Comfort heating
Если тепловой насос не в состоянии удовлетворить потребность
в тепле при очень низких наружных температурах, для обогрева
помещений дополнительно используется тепло из
накопительного бака. В редких случаях (в системах с высокой
необходимой температурой подачи и низкой необходимой
температурой подогрева воды) требуемая температура в
подающей линии может быть выше, чем заданная температура
в накопительном баке. Чтобы предотвратить кратковременные
ухудшения комфорта отопления в таких системах, параметр
[Comfort heating] можно установить на значение «On». При
соответствующих наружных температурах температура в
накопительном баке будет подниматься выше уровня,
заданного для потребностей горячего водоснабжения.
ИНФОРМАЦИЯ
Если параметр [Comfort heating] имеет значение «On»,
в определенных условиях это увеличивает
потребление тока тепловым насосом. По умолчанию
параметр [Comfort heating] имеет значение «Off».
Дополнительные пояснения к данной функции и возможные
значения настройки см. в «7.6Configuration» [441].
4.5.5 Охлаждение
[→Main menu →Configuration →Cooling]
Это меню позволяет настраивать режим охлаждения.
ИНФОРМАЦИЯ: Опасность конденсации
При сбое или неправильной настройке параметров
возможно повреждение системы теплого пола,
напольной стяжки или конструкции пола.
▪ Перед первичным пуском в эксплуатацию и
активированием режима охлаждения установить
минимальный предел температуры в контроллере
RoCon+ HP1 (параметр [Feed temperature lower
limit]) на минимально допустимую температуру
установки.
Для защиты от охлаждения, связанного с порчей сыростью,
переключатель защиты от сырости может быть подключен к
разъему J8 «EXT» может быть подключен (см.
«4.5.4Отопление» [419]).
Условия для режима охлаждения:
▪ температура снаружи > заданного значения температуры в
помещении
▪
температура снаружи > заданного значения параметра
[Start cooling outside temp.]
▪ Активирован режим работы «Cooling».
▪ через меню «Operating mode» или
▪ с помощью функции комнатного термостата (замкнут
переключающий контакт охлаждения)
▪ Запрос резерва тепла в RoCon-системе отопления не
активирован
ИНФОРМАЦИЯ
Если средняя температура снаружи при активном
режиме работы «Cooling» опускается ниже 4°C, то
режим работы автоматически переключается на
«Heating».
Повторное автоматическое переключение режима
работы на «Cooling» выполняется только в том случае,
если:
▪ к разъему J16 (охлаждение) подключен комнатный
термостат,
▪ переключающий контакт комнатного термостата
замкнут и
▪ средняя температура снаружи превышает 10°C.
Cooling curve
[→Main menu →Configuration →Cooling →Cooling curve]
Кривая охлаждения определяет заданную температуру подачи в
режиме охлаждения в зависимости от фактической
температуры снаружи. (Погодозависимое регулирование
температуры воды на выходе, см. «4.5.3Конфигурация контура
отопления» [4 18]). Более высокая температура снаружи
вызывает понижение заданной температуры воды на выходе, и
наоборот. Кривая охлаждения может адаптироваться к
конструктивным особенностям здания с помощью четырех
параметров (см. « 4‒3 Взаимозависимость параметров
кривой охлаждения»[421]).
1 [Start cooling outside temp.]
2 [Max. cooling outside temp.]
3 [Target flow cooling, start]
4 [Target flow cooling, max.]
