4 Функционирование
Руководство по эксплуатации
22
Daikin RoCon+ HP1
Контроллер RoCon+ HP1
008.1447899_01 – 08/2020
ИНФОРМАЦИЯ
Перед началом сушки стяжки должны быть отключены
параметры [Room thermostat] и [Interlink function]. При
кратковременном отключении тока предварительно
активированная функция сушки стяжки возобновляется
с места остановки.
После активации сушки стяжки выключаются все
погодозависимые функции регулирования соответствующего
контура отопления. Соответствующий контур отопления
работает независимо от режима работы и времени
переключения в качестве терморегулятора постоянной
температуры.
Запущенную сушку стяжки можно отключить в любой момент.
По завершении сушки параметр автоматически переключается
в состояние «Off», и контур отопления возвращается в ранее
заданный режим работы.
Программа сушки стяжки
[→Main menu →Configuration →Addition →Program]
Это меню позволяет индивидуально адаптировать заводские
настройки продолжительности и заданной температуры воды на
выходе для сушки стяжки. Внесение изменений возможно
только при условии ввода кода специалиста.
Изменение программы сушки стяжки
Для периода длительностью до 28 дней можно настроить
индивидуальную заданную температуру подачи на каждый
отдельный день. Окончанием программы сушки стяжки является
1-й день без заданной температуры воды на выходе.
4‒5 Предварительные настройки программы сушки стяжки
День Заводская
настройка
День Заводская
настройка
1 - 3 25°C 10 - 19 55°C
4 - 7 55°C 20 40°C
8 25°C 21 25°C
9 40°C 22 - 26 -

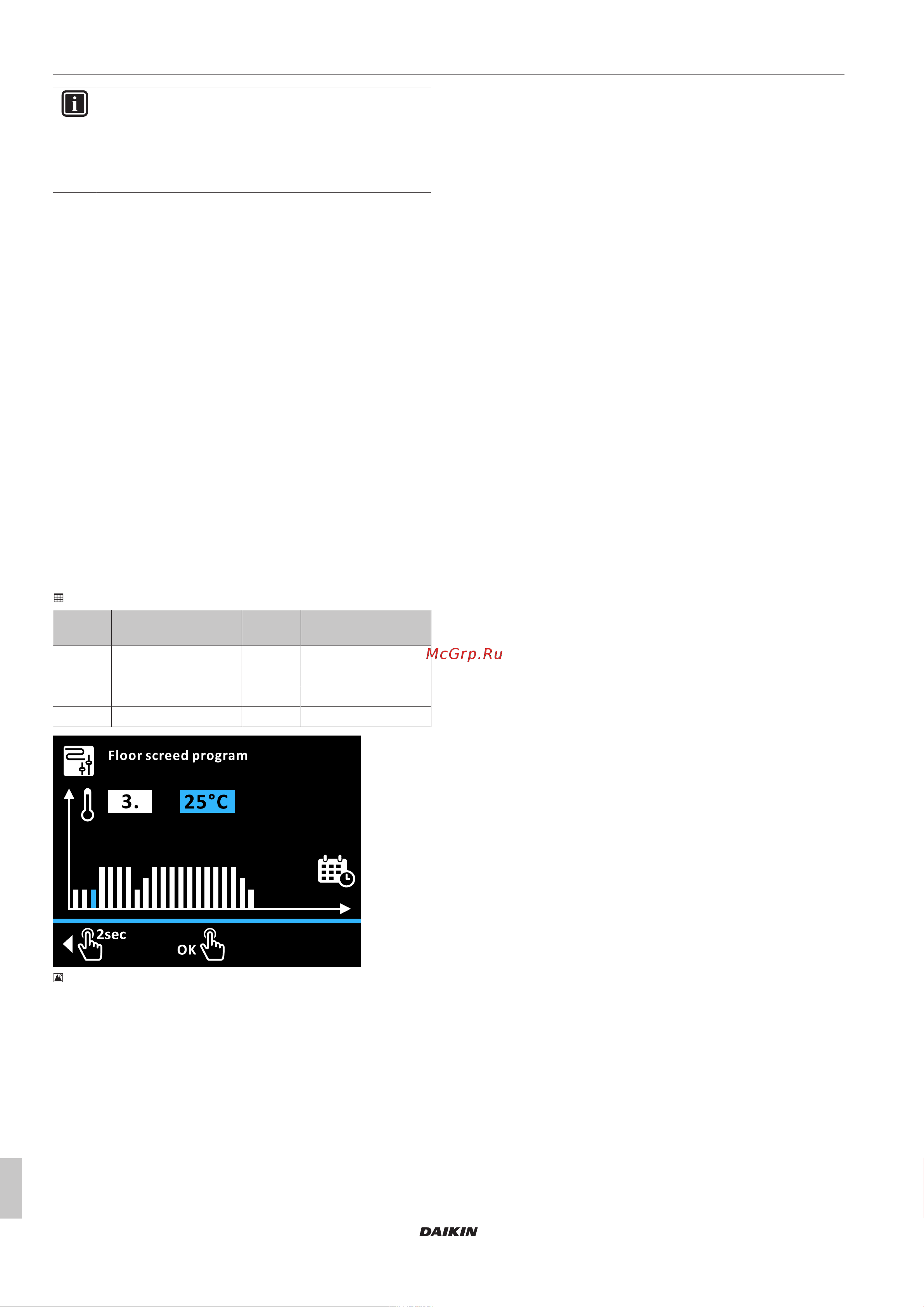

4‒4 Изменение программы сушки стяжки
Пример: повышение температуры воды на выходе на 3-й день
до 40°C и завершение программы на 8-й день [→ Main menu
→Configuration →Addition →Program]:
1 Вращением поворотной кнопки по часовой стрелке
установить в поле выбора дня день номер 3.
2 Нажмите и отпустите поворотную кнопку, чтобы
подтвердить выбор («OK»).
Результат: Поле температуры станет синим.
3 Вращением поворотной кнопки по часовой стрелке выбрать
в поле ввода температуры значение 40°C.
4 Нажмите и отпустите поворотную кнопку, чтобы
подтвердить выбор («OK»).
Результат: Будет выделено поле ввода температуры для
следующего дня.
5 Несколько раз нажимайте и отпускайте поворотную кнопку,
пока в поле выбора дня не появится день номер 8.
6 Поворачивать поворотную кнопку против часовой стрелки,
пока в поле ввода температуры не окажется значение
«Off».
7 Нажмите и отпустите поворотную кнопку, чтобы
подтвердить выбор («OK»).
Результат: Дни с 8-го по 28-й имеют состояние «Off»,
синим выделен значок подтверждения
8 Нажмите и отпустите поворотную кнопку, чтобы
подтвердить выбор («OK»).
Результат: Программа сохранена, меню закрывается.
Типичные программы сушки стяжки
Функциональный нагрев
Функциональный нагрев служит инженеру-теплотехнику в
качестве подтверждения того, что предмет подряда создан без
дефектов. Шаблон протокола нагрева для систем отопления
нагретым полом см. на сайте поставщика.
Функциональный нагрев (идентичен «Нагреву» в EN 1264,
раздел 5.2) в данном случае не является процессом нагрева
для достижения стадии готовности покрытия. Для этого, как
правило, необходимо отдельное нагревание для достижения
стадии готовности покрытия и (или) механическая сушка.
Нагревание должно выполняться для цементных бесшовных
полов не ранее чем через 21 день, а для ангидритных полов
согласно инструкциям производителя не ранее чем 7 дней.
Первый нагрев начинается с температуры воды на выходе 25°C,
которая поддерживается в течение 3 дней. После этого
выполняется нагрев при заданной для контура отопления
максимальной температуре воды на выходе (но не выше 55°C) в
течение последующих 4дней.
В связи с теплоизоляционной способностью отопительной
трубы DUO System 70 функция сушки стяжки выполняется при
более высокой температуре. Для данного случая применения
необходимо скорректировать температурный профиль в
параметре [Screed program]. В System 70 нагрев начинать с
температуры 38°C, поддерживая ее в течение 3 последующих
дней. Следующие 4 дня поддерживать заданную для контура
отопления максимальную температуру (но не выше 70°C).
После описанного процесса нагревания не гарантируется, что
стяжка достигла уровня содержания влаги, требуемого для
стадии готовности покрытия.
Перед укладкой верхнего слоя уровень содержания влаги в
стяжке должен быть проверен с помощью измерения.
