Mystery MCD-794MPU [17/22] Подсоединения

Примечание:

1. Сопротивление динамиков должно быть 4 Ом.

2. Никогда не соединяйте автомобильную антенну с проводом заземления.

ПРЕДУПРЕЖДЕНИЕ:

Для избежания возгорания аппарата во время выполнения подсоединения обязательно

следуйте дальнейшему руководству по подсоединению проводов:

1. Подсоедините провод с массой (Черный)

2. Подсоедините все провода громкоговорителей, а затем подсоедините антенный про-

вод (Синий)

-17-

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ · MCD-794MPU

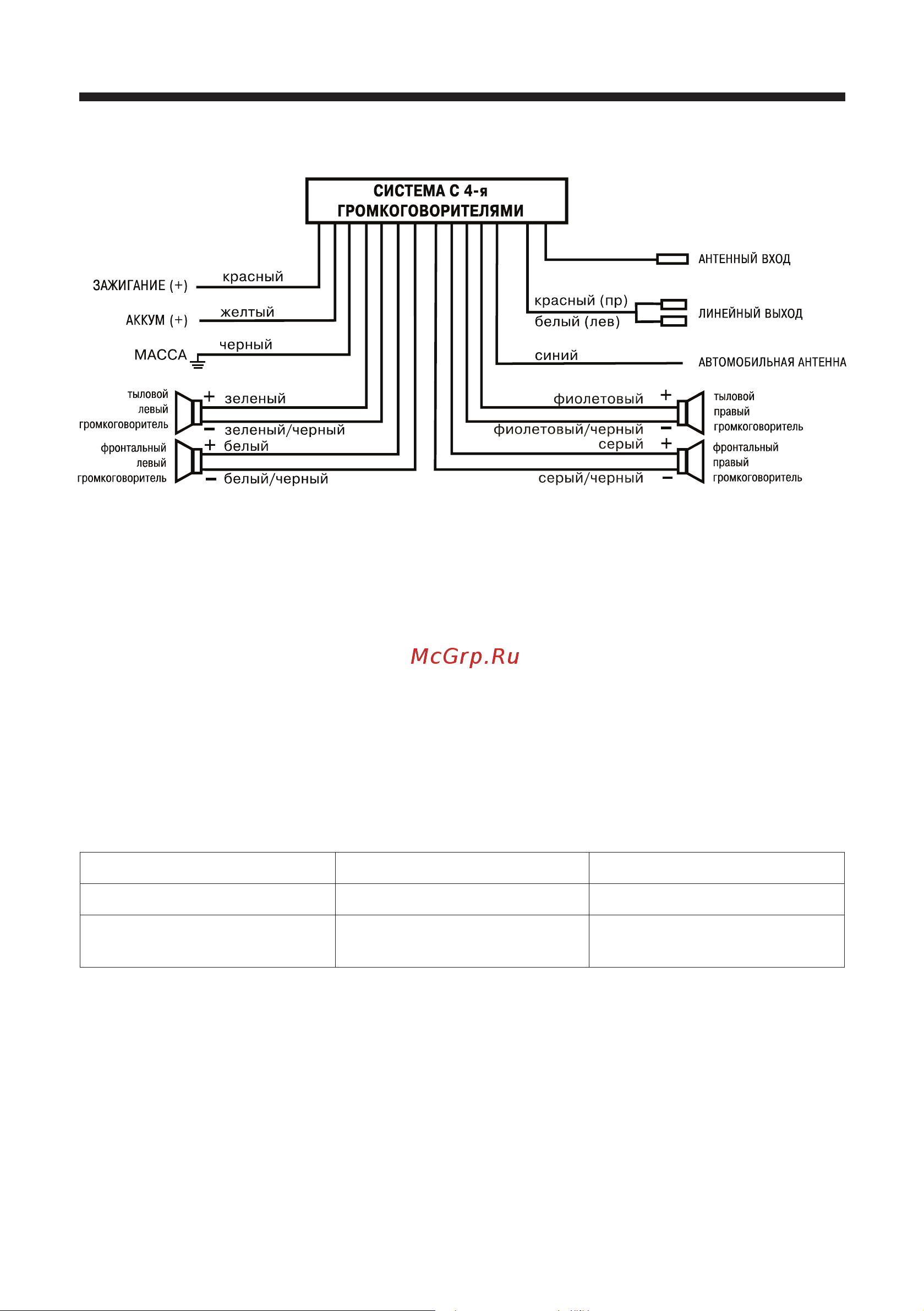

ПОДСОЕДИНЕНИЯ

Левый громкоговоритель Правый громкоговоритель

Передний громкоговоритель Белый (+), Белый/Черный (-) Серый (+), Серый/Черный (-)

Задний громкоговоритель

Зеленый (+), Зеленый/Чер-

ный (-)

Фиолетовый (+), Фиолето-

вый/Черный (-)

3. RCA выход (Красный - правый, Белый - левый)

4. Соедините Предохранитель (Желтый) с Зажиганием Красный
