Mystery MCD-596MPU [10/22] Порядок установки и извлечения ресивера

-10-

Фронтальный/тыловой монтаж

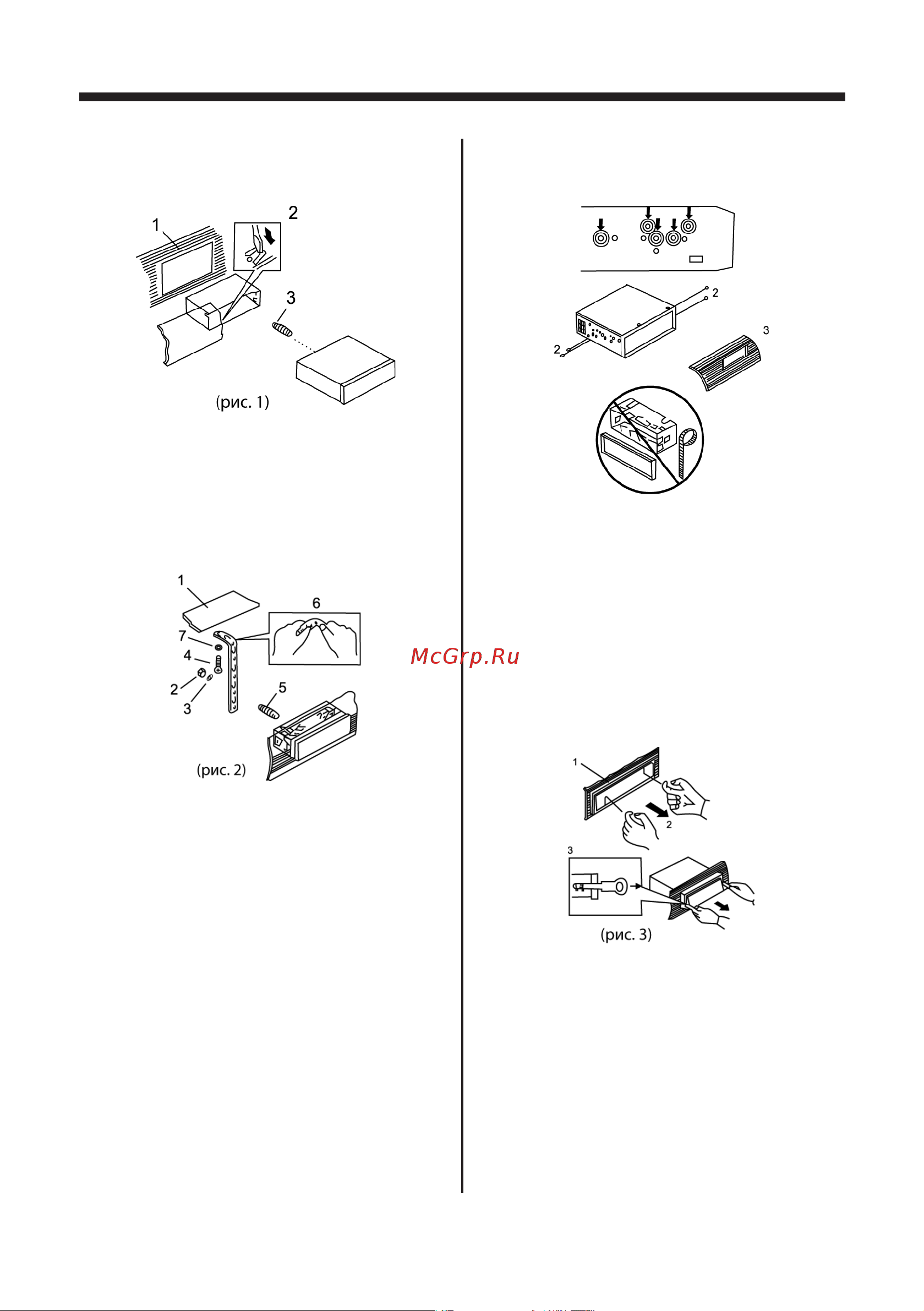

Фронтальный монтаж (Метод А)

1. Приборнаяпанель

2. Установочнаярама.Вставьтеустановоч-

ную раму (без приемника) в отсек при-

борной панели и отогните «язычки» при

помощиотвертки(см.рис.1).

3. Винт.

1. Приборнаяпанель

2. Гайка(5мм)

3. Пружиннаяшайба

4. Винт(5х25мм)

5. Винт

6. Металлическая скоба. Прикрепите ско-

бу к монтажному болту в тыловой части

ресивера. При необходимости изогните

металлическуюскобу.

7. Шайба

Тыловой монтаж (Метод Б)

Установкаприпомощикронштейнов.

1. Выберите позицию, при которой винто-

вые отверстиякронштейновивинтовые

отверстияресиверасовпадут,изакрепи-

тересиверприпомощивинтов(5х5мм)

скаждойстороны.

2. Винт

3. Приборнаяпанель

Порядок извлечения аппарата

1. Обрамление

2. Снимитеобрамление,отогнувего верх-

нийкрайипотянувегонасебя.

3. Вставьте до упора ключи, входящие в

комплект монтажных частей, в пазы на

боковыхповерхностяхпереднейпанели.

Извлекитересиверизрамы,потянувего

насебя.

ПорЯдоК УсТаноВКи и иЗВЛеЧениЯ ресиВера
