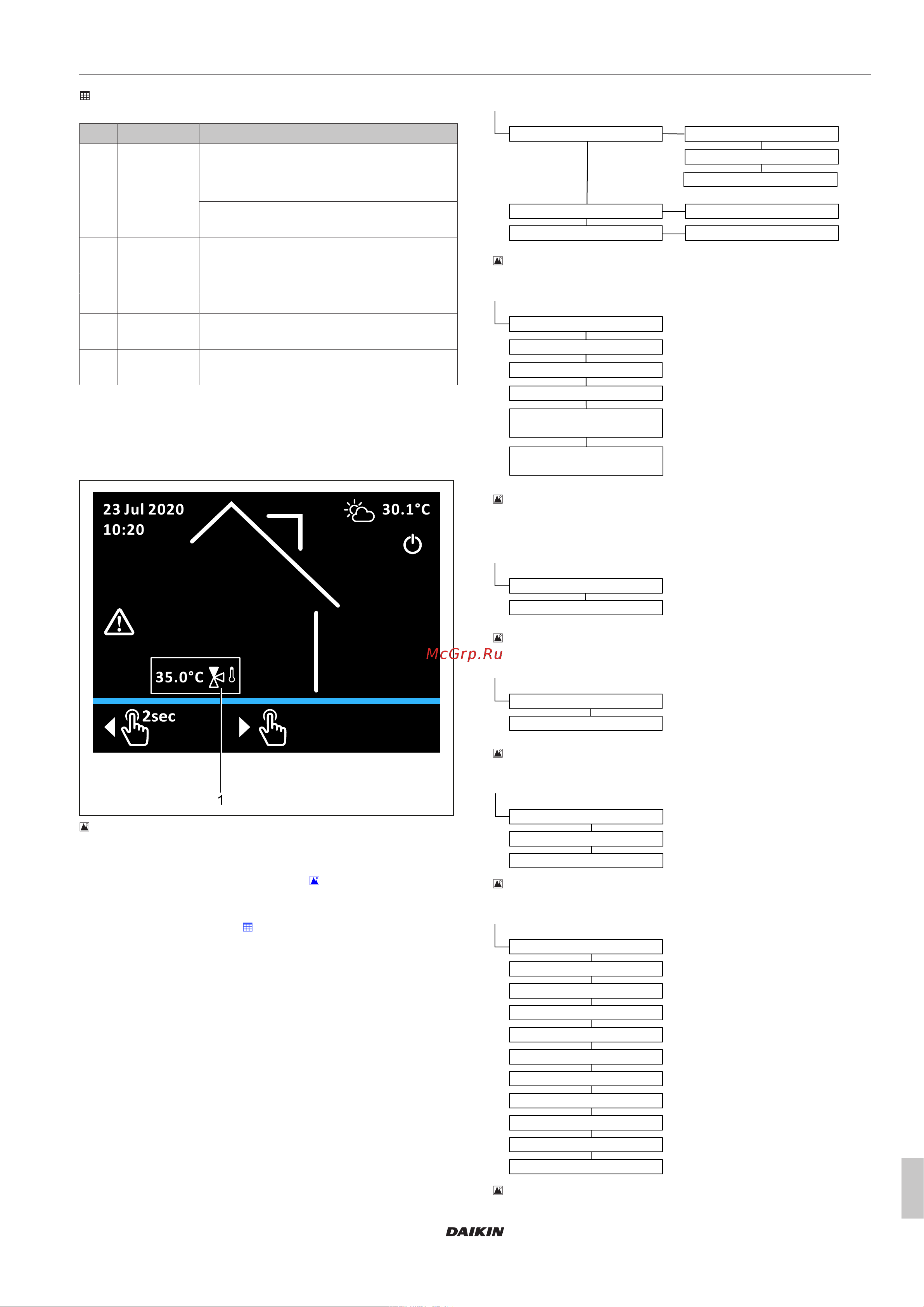

9 Модуля смесителя
Руководство по эксплуатации
55
Daikin RoCon+ HP1
Контроллер RoCon+ HP1
008.1447899_01 – 08/2020
9‒1 Условные обозначения отображений статуса RoConM1
(EHS157068)
Поз. Светодиод Описание
1 красный Мигает: внутренняя ошибка
(код ошибки передается в подчиненную
панель управления по шине CAN)
Горит: пониженное напряжение таймера
после прерывания подачи тока (>10ч)
2 зеленый Горит: индикатор работы, модуль
смесителя включен
3 зеленый Горит: обмен данными по шине CAN
4 зеленый Горит: включен насос контура смесителя
5 зеленый Горит: активируется функция смесителя
«ОТКР»
6 зеленый Горит: активируется функция смесителя
«ЗАКР»
9.1 Начальный экран модуля
смесителя (терминальная
функция)
9‒3 Начальный экран модуля смесителя
1 Температура воды на выходе в контуре смесителя
Начальный экран модуля смесителя (« 9‒3 Начальный экран
модуля смесителя» [4 55]) представляет собой сокращенную
версию начального экрана устройства RoCon+ B1. Значение
символов соответствует « 3‒3 Графические символы на
начальном экране» [4 7], но температура воды на выходе в
контуре смесителя единственная отображаемая температура
системы.
Начальный экран модуля смесителя открывается через меню
[→ Main menu → Terminal → Mixer #X]. Краткое нажатие на
поворотную кнопку открывает меню смесителя. Длительное
нажатие на поворотную кнопку возвращает в меню локальной
панели управления.
9.2 Обзор параметров смесителя
Меню: Operating mode
См. «6.1Меню: Operating mode» [428].
Меню: User
Room temperature target 1
Room temperature target 2
Room temperature target 3
Room
Reduce
Absent
Reduce room temperature
Room temperature absent
9‒4 Параметры в меню «User»
Меню: Time program
Party
Absent
Holiday
Public holiday
HC auto 1
Heating circuit auto. 1
HC auto 2
Heating circuit auto. 2
9‒5 Параметры в меню «Time program»
Меню: Access
Меню: System
SystemMin. mixer valve pump
Max. mixer valve pump
9‒6 Параметры в меню «System»
Меню: Sensors
Outside temperature sensor
Outside temperature correction
9‒7 Параметры в меню «Sensors»
Меню: HC config
Weather-compensated
Frost protection temperature
Building insulation
9‒8 Параметры в меню «HC config»
Меню: Heating
Heat limit, heating mode
Heat limit, reducing mode
Heating curve
Feed temperature, heating mode
Feed temperature, reducing mode
Max. feed temperature
Min. feed temperature
Room influence
Room sensor adaptation
Heating curve adaptation
SlopeOffset
9‒9 Параметры в меню «Heating»
