Typical GC6-6 [19/26] Регулировка высоты зубчатой рейки

Проектирующий фланец позиционирующей пластины А должен достичь паза В

держателя шпульного колпачка, в процессе установки между носиком проектирующего

фланца и нижним концом паза устанавливается зазор 0,5-0,7 мм.

6.2 Регулировка зубчатой рейки

6.2.1 Регулировка высоты зубчатой рейки

Поверните маховое колесо, чтобы поднять зубчатую рейку в крайнее верхнее

положение, в этом положении зубцы зубчатой рейки должны выступать над верхней

поверхностью игольной пластины на 0,8-1 мм, как показано на рис. 32. Высота зубцов

зубчатой рейки составляет 1 мм над верхней поверхностью игольной пластины должна

устанавливаться при стачивании тяжелых материалов.

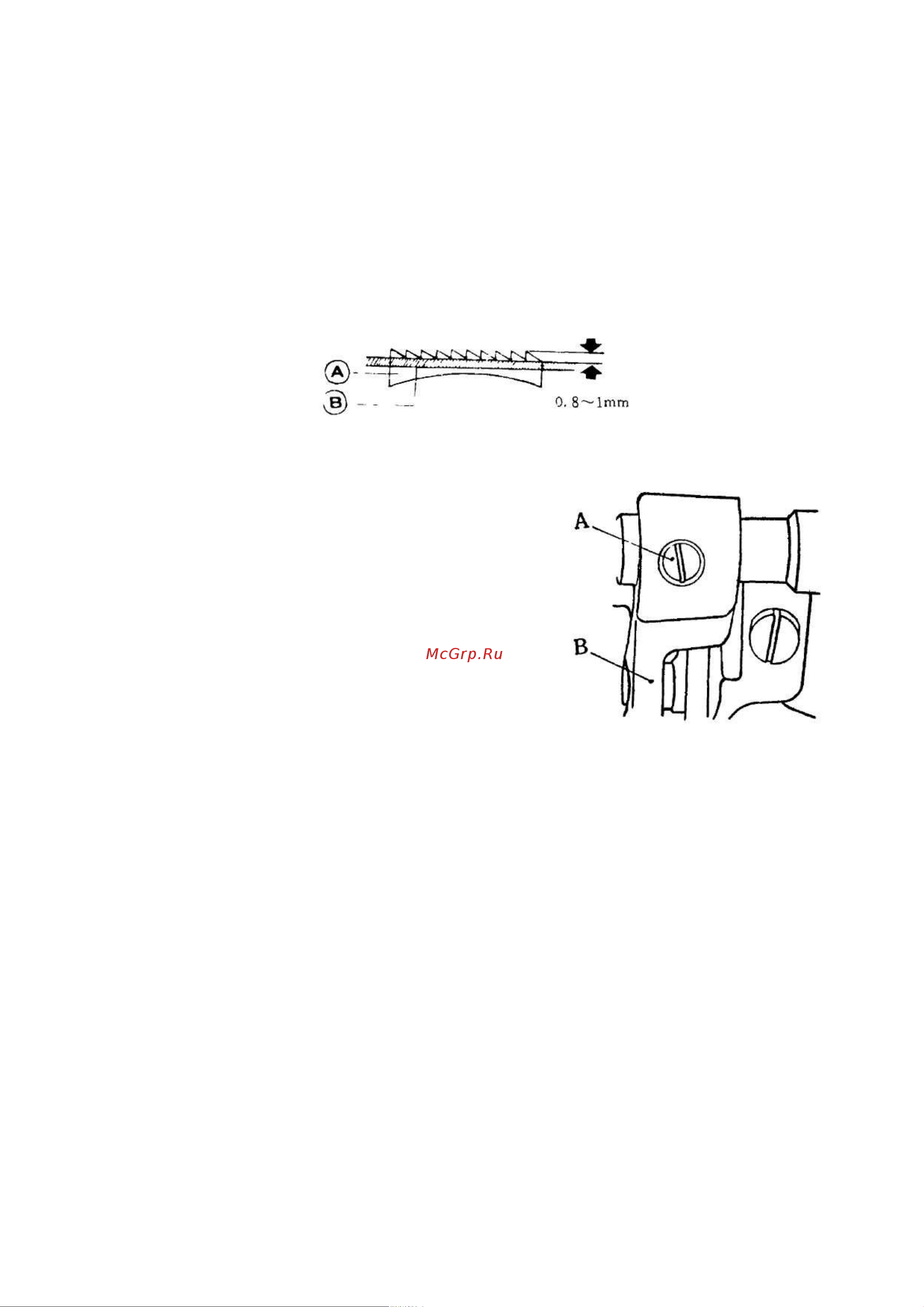

Рис. 32

В процессе регулировки слегка ослабьте

зажимной винт А коленчатого рычага подъемного

вала двигателя ткани (рис. 33), затем поверните

коленчатый рычаг подъемного вала двигателя

ткани В, пока не будет установлена

соответствующая высота зубцов зубчатой рейки,

по окончании регулировки затяните зажимной

винт А.

Рис. 33
