Merrylock 640 DS [4/20] Детали машины
![Merrylock 640 DS [4/20] Детали машины](/views2/1788243/page4/bg4.png)
3
N
9
10
11
1
8
7
2
15
17
16
24
18
19
20
12
21
22
14
23
25
13
3
6
4
5

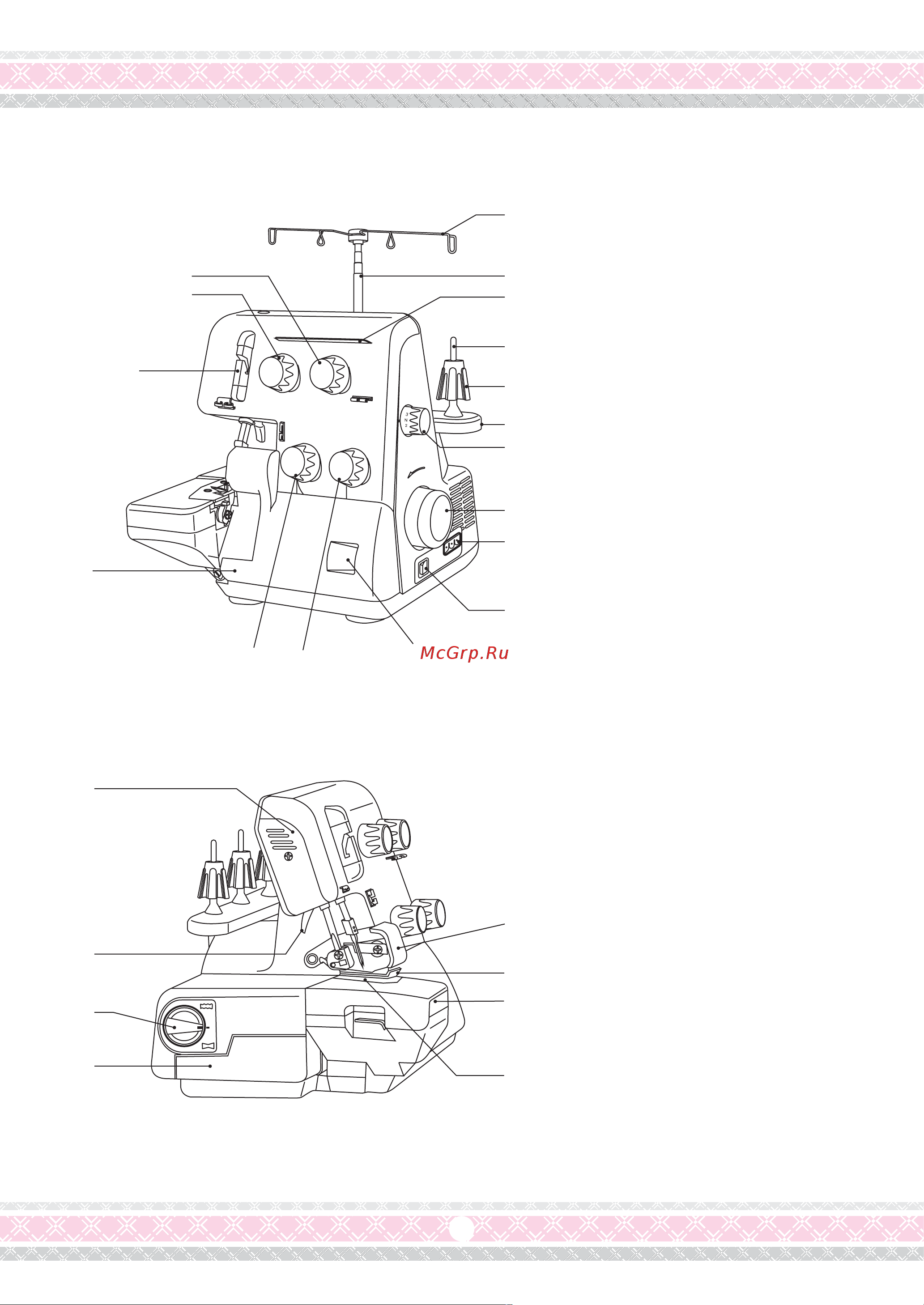

1.Крышка петлителя.
2.Выемка для откравания крышки
петлителя.
3.Защитное устройство ножа.
4.Пластина для ткани
5.Игольная пластина
6.Прижимная лапка.
7.Диск натяжения нижнего петлителя
8.Диск натяжения верхнего петлителя.
9.Правый игольный диск натяжения.
10.Левый игольный диск натяжения.
11.Крышка нитепритягивателя.
12.Нитенаправительная пластина.
13.Ящик аксессуаров.
14.Крышка лампочки.
15.Переключатель.
16.Маховик.
17.Разъем машины
18.Бобиностойка.
19.Антивибрационный конус.
20.Стержень.
21.Складывающийся стержень
22.Открытый нитенаправитель.
23.Рычаг подъема лапки.
24.Диск настройки длины стежка.
25.Диск дифференцированной подачи.
.
.
.
.

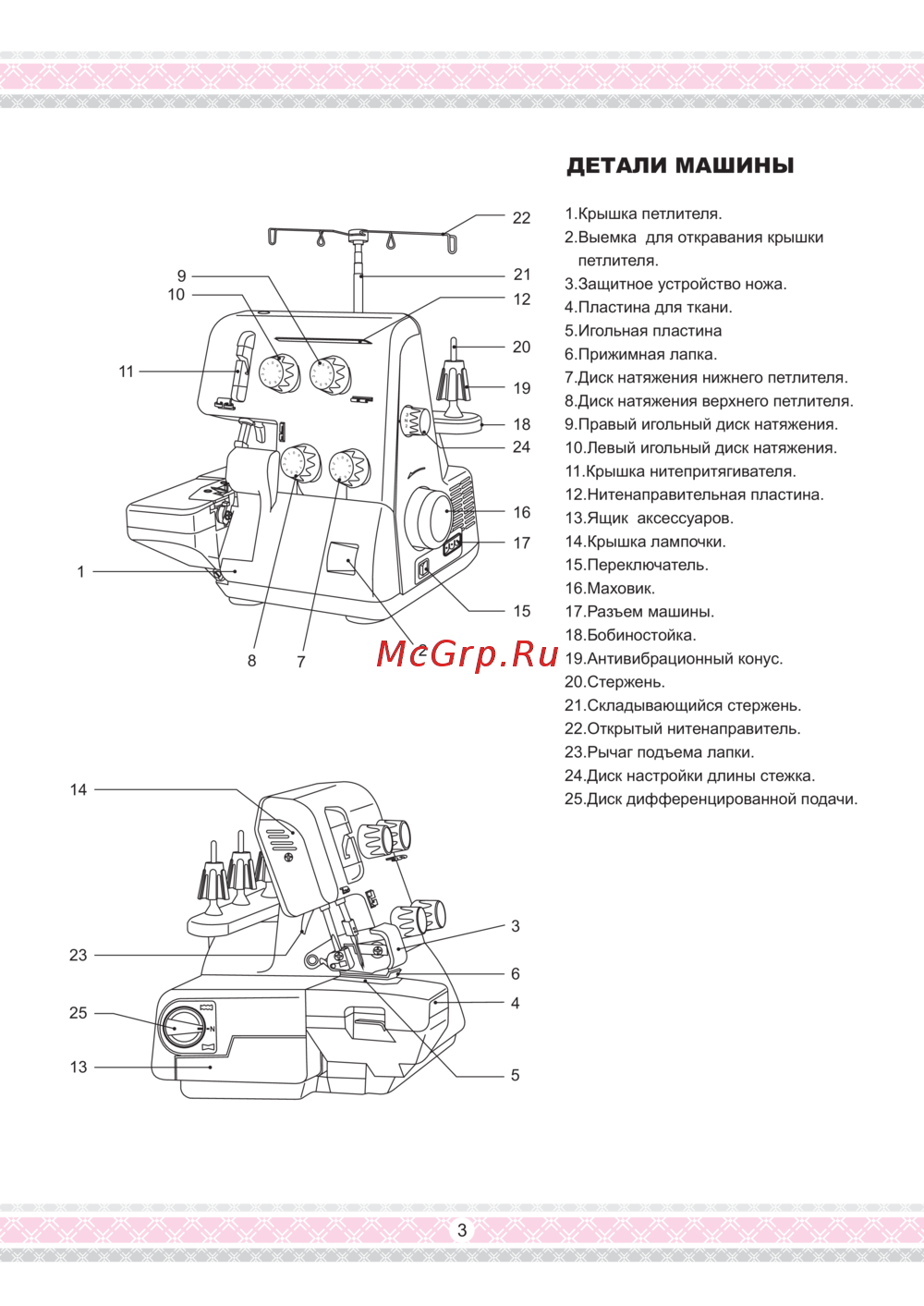

ДЕТАЛИ МАШИНЫ
0
9
1
2
8
7
6
3
4
5
0
9
1
2
8
7
6
3
4
5
0
9
1
2
8
7
6
3
4
5
0
9
1
2
8
7
6
3
4
5
