13. Заправка машины.

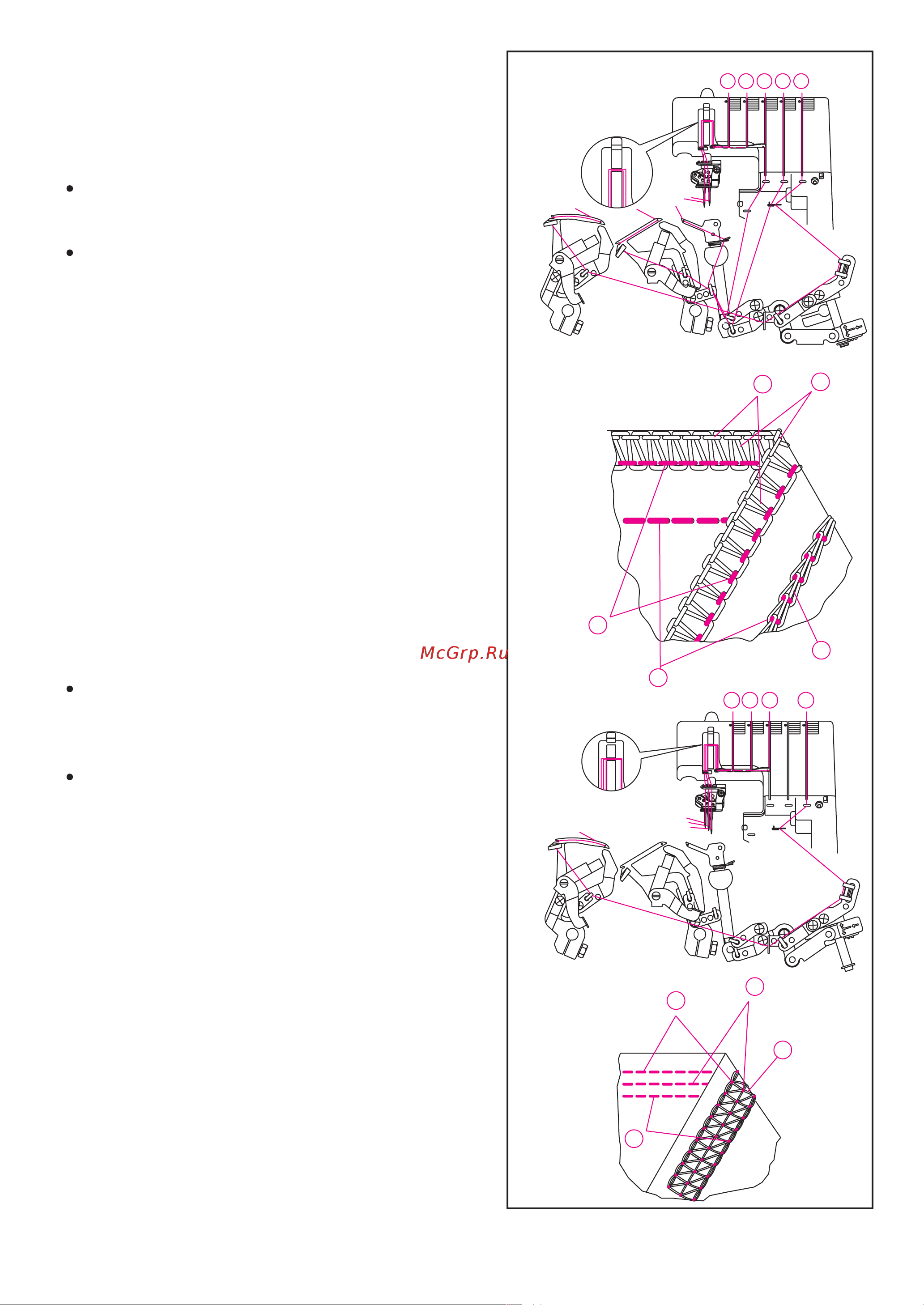

Диаграмма заправки машины.
Разноцветная диаграмма заправки машины
расположена внутри крышки машины.
Заправка машины должна быть произведена
в порядке от 1 до 5, как показано справа.
Примечание:
Нитки проходят через крышку рычага
нитепритягивателя для оверлочного и
цепного стежков, как показано на рис.6.
Код цвета для натяжения.
1.
2.
3.
4.
5.
Нить верхнего петлителя – зелёный.
Нить нижнего петлителя – красный.
Нить петлителя цепного стежка – коричневый.
Нить правой иглы – синий.
Игольная нить цепного стежка – оранжевый.
Диаграмма заправки.
Цветная диаграмма заправки для
оверлочного стежка расположена внутри
крышки петлителя.
Заправку следует производить в порядке
от 1 до 4.
Примечание:
Нитки проходят через крышку рычага
нитепритягивателя для оверлочного и
цепного стежков, как показано на рис.6.
Цветной код натяжения.
1. Нить петлителя обмёточного стежка – коричневый.
2. Нить правой иглы – зелёный.
3. Нить средней иглы – синий.
4. Нить левой иглы – оранжевый.
