Merrylock 3000CL [6/68] Основные детали за крышкой петлителя
![Merrylock 3000CL [6/68] Основные детали за крышкой петлителя](/views2/1788244/page6/bg6.png)
ON
OFF
2
1
8
4
3
7
1
2
5
6
5
Внимание:
Убедитесь, что машина отключена
от сети.

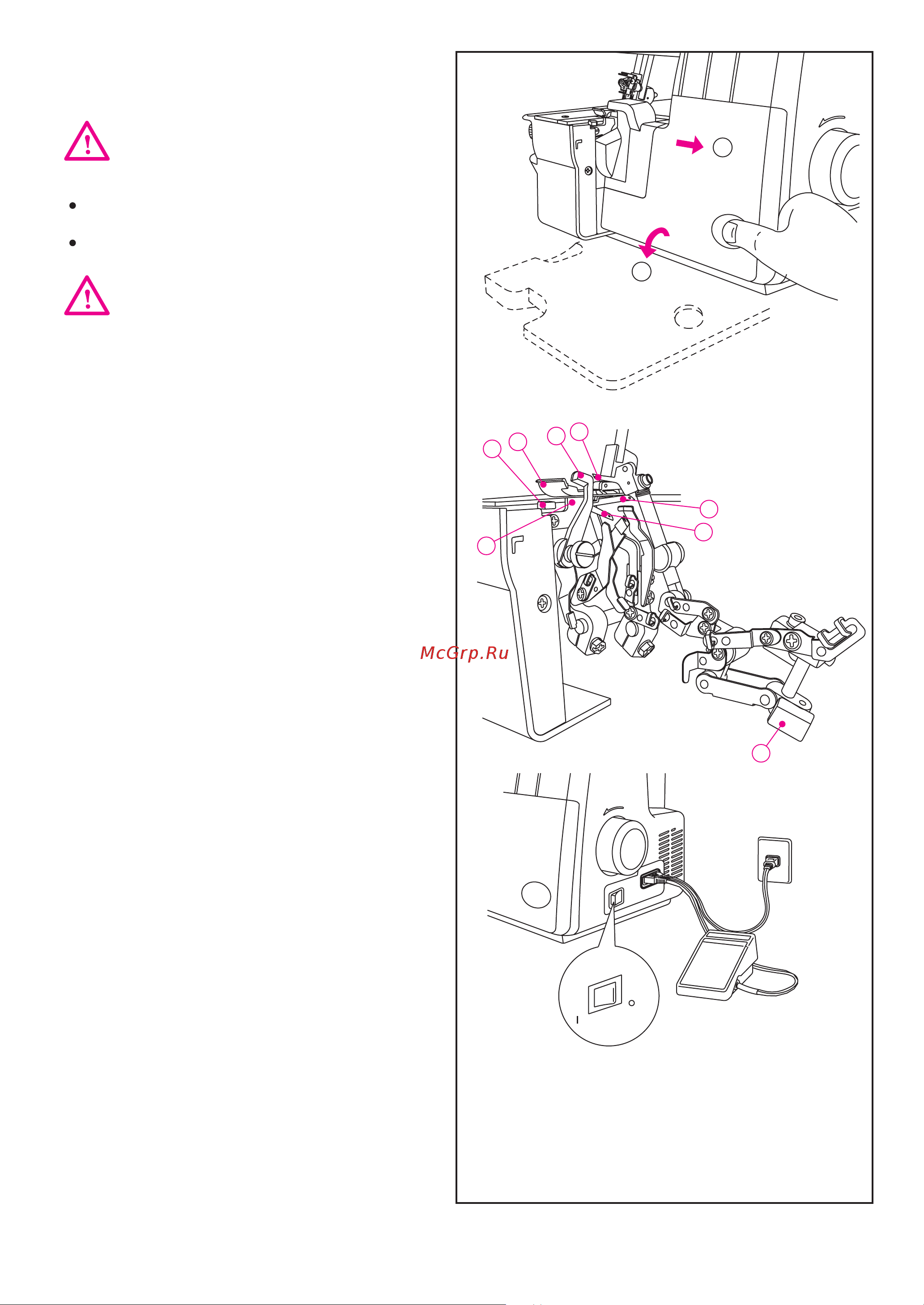

4. Как открыть крышку петлителя.
Толкните крышку максимально вправо.
Потяните крышку вниз по направлению к себе.
Внимание:
.
Убедитесь, что во время шитья крышка
закрыта
1. Верхний петлитель.
2. Подвижный верхний нож.
3. Прижимная лапка.
4. Фиксированный нижний нож.
5. Нижний петлитель.
6. Цепной петлитель.
7. Рычаг роликовой строчки.
8. Муфта сцепления верхнего петлителя.
5. Основные детали за крышкой
петлителя.
6. Предварительная подготовка
к шитью.
a. Подключите педаль и шнур к разъёму
машины.
b. Подключите шнур к розетке.
c. Кнопка включения, установите на
отметку «I», чтобы включить, или на
отметку «О», чтобы выключить.
d. Чтобы машина начала шить, нажмите
на педаль.
e. Чем сильнее вы нажимаете на педаль,
тем выше скорость шитья.
f. Чтобы остановить машину отпустите
педаль.
Use only foot controller provided with this machine.
(Type 4C-316B for U.S.A. & CANADA only)
Be sure to make reference to "Warning" on following
page.
WARNING:
Содержание
- Инструкция по эксплуатации 1
- Содержание 2
- Основные части 3
- Аксессуары 5
- Информация по иглам 5
- Как открыть крышку петлителя 6
- Основные детали за крышкой петлителя 6
- Предварительная подготовка к шитью 6
- Снятие и установка кармана 7
- Подготовка машины к заправке нити 8
- Отключение подвижного ножа 9
- Изменение верхнего петлителя на 2 х ниточный конвертер 10
- Стандартная оверлочная и роликовая строчка 11
- Как снять и установить иглу 12
- Заправка машины 13
- Вставьте нить в нитенаправитель 1 24
- Заправьте нитенаправитель расположенный на верхней крышке протянув нить влево затем вправо вдоль правой стороны кнопки как показано на рисунке 24
- Заправьте точки 4 8 24
- Придерживая нить рукой протяните её между дисками натяжения затем вниз чтобы нить разместилась между дисками натяжения 3 24
- Смена нити метод подвязывания нити 27
- Настройка длины стежка 28
- Настройка ширины стежка 28
- Настройка давления прижимной лапки 29
- Тестирование 32
- Выбор стежков 33
- Двойной цепной стежок 36
- Диск натяжения указанный номер это настройка на средние ткани при использовании стандартной нити 60 полиэстер 36
- Обмёточная узкая строчка 36
- Обмёточная широкая строчка 36
- Сводная таблица ручной настройки 36
- Стр 36
- Тип строчки 36
- Тройная обмёточная строчка 36
- Х ниточная роликовая строчка 36
- Х ниточный обмёточный оверлочный стежок 36
- Х ниточный оверлочный 36
- Х ниточный оверлочный узкая строчка 36
- Х ниточный оверлочный широкая строчка 36
- Х ниточный распошивальный 36
- Х ниточный ультра стретчевый 36
- Положение игл 37
- Рекомендованное натяжение 37
- Положение игл 39
- Положение игл 40
- Положение игл 41
- 3 х ниточная распошивальная строчка 42
- Длина стежка ключ позиция 42
- Если натяжение игольной нити очень слабое установите натяжение оранжевый или синий на большее число или установить диск натяжения нити верхнего петлителя зелёный на меньшее число 42
- Если натяжение нити верхнего петлителя очень слабое следует установить диск натяжения нити верхнего петлителя зелёный на большее число или установите диск натяжения игольной нити оранжевый или синий на меньшее число 42
- Если натяжение нити нижнего петлителя очень слабое следует установить диск натяжения нити нижнего петлителя красный на большее число или установите диск натяжения игольной нити оранжевый или синий на меньшее число 42
- Как произвести настройку 42
- Настройка натяжения определяется 1 типом и толщиной прошиваемой ткани 2 размером иглы 3 размером типом и качеством нити 42
- Позиция иглы 42
- Положение игл 42
- Правильный баланс 42
- Регулятор ширины шва 42
- См табл 42
- Установите все регуляторы на данные указанные справа и выполните пробную строчку на прошиваемой ткани 42
- 3 х ниточный ультра стретчевый шов 43
- Длина стежка ключ позиция 43
- Если натяжение левой игольной нити очень слабое прокрутите диск натяжения левой игольной нити оранжевый на большее число 43
- Если натяжение нити нижнего петлителя очень слабое следует установить диск натяжения нити нижнего петлителя красный на большее число 43
- Если натяжение правой игольной нити очень слабое прокрутите диск натяжения правой игольной нити синий на большее число 43
- Как произвести настройку 43
- Настройка натяжения определяется 1 типом и толщиной прошиваемой ткани 2 размером иглы 3 размером типом и качеством нити 43
- Позиция иглы 43
- Положение игл 43
- Правильный баланс 43
- Регулятор ширины шва 43
- См табл 43
- Установите все регуляторы на данные указанные справа и выполните пробную строчку на прошиваемой ткани 43
- 4 х ниточный ультра стретчевый шов 44
- Длина стежка ключ позиция 44
- Если натяжение левой игольной нити очень слабое прокрутите диск натяжения левой игольной нити оранжевый на большее число 44
- Если натяжение правой игольной нити очень слабое прокрутите диск натяжения правой игольной нити синий на большее число 44
- Если нить верхнего петлителя видна на лицевой стороне ткани следует установить диск натяжения нити верхнего петлителя на большее число или прокрутите диск натяжения нити красный нижнего петлителя на меньшее число 44
- Если нить нижнего петлителя видна на сверху на ткани следует установить диск натяжения нити нижнего петлителя красный на большее число или прокрутите диск натяжения нити зелёный верхнего петлителя на меньшее число 44
- Как произвести настройку 44
- Настройка натяжения определяется 1 типом и толщиной прошиваемой ткани 2 размером иглы 3 размером типом и качеством нити 44
- Позиция иглы 44
- Положение игл 44
- Правильный баланс 44
- Регулятор ширины шва 44
- См табл 44
- Установите все регуляторы на данные указанные справа и выполните пробную строчку на прошиваемой ткани 44
- 4 х ниточная закрепочная 45
- Длина стежка ключ позиция 45
- Если натяжение игольной нити цепного стежка очень слабое прокрутите диск натяжения нити цепного стежка оранжевый на большее число или прокрутите диск натяжения нити цепного стежка коричневый на меньшее число 45
- Если натяжение правой игольной нити очень слабое прокрутите диск натяжения синий правой игольной нити на большее число 45
- Если нить нижнего петлителя видна на лицевой стороне ткани следует установить диск натяжения нити нижнего петлителя красный на большее число или прокрутите диск натяжения нити зелёный верхнего петлителя на меньшее число 45
- Как произвести настройку 45
- Настройка натяжения определяется 1 типом и толщиной прошиваемой ткани 2 размером иглы 3 размером типом и качеством нити 45
- Позиция иглы 45
- Положение игл 45
- Правильный баланс 45
- Регулятор ширины шва 45
- См табл 45
- Установите все регуляторы на данные указанные справа и выполните пробную строчку на прошиваемой ткани 45
- 5 ти ниточный закрепочный шов 46
- Длина стежка ключ позиция 46
- Если натяжение игольной нити цепного стежка очень слабое прокрутите диск натяжения нити цепного стежка оранжевый на большее число или прокрутите диск натяжения нити цепного стежка коричневый на меньшее число 46
- Если натяжение правой игольной нити очень слабое прокрутите диск натяжения синий правой игольной нити на большее число 46
- Если нить нижнего петлителя видна на лицевой стороне ткани следует установить диск натяжения нити верхнего петлителя зелёного на большее число или прокрутите диск натяжения нити красный нижнего петлителя на меньшее число 46
- Если нить нижнего петлителя видна на лицевой стороне ткани следует установить диск натяжения нити нижнего петлителя красный на большее число или прокрутите диск натяжения нити зелёный верхнего петлителя на меньшее число 46
- Как произвести настройку 46
- Настройка натяжения определяется 1 типом и толщиной прошиваемой ткани 2 размером иглы 3 размером типом и качеством нити 46
- Позиция иглы 46
- Положение игл 46
- Правильный баланс 46
- Регулятор ширины шва 46
- См табл 46
- Установите все регуляторы на данные указанные справа и выполните пробную строчку на прошиваемой ткани 46
- Обмёточная строчка 47
- Длина стежка ключ позиция 49
- Если верх ткани между нитями дифференцируется и швы с изнаночной стороны очень натянуты прокрутите диск натяжения нити петлителя обмёточной строчки синий или оранжевый на большее число или прокрутите диск натяжения нити петлителя обмёточной строчки коричневый на меньшее число 49
- Если натяжение левой игольной нити обмёточного стежка очень слабое прокрутите диск натяжения правой игольной нити обмёточного стежка синий или оранжевый на большее число или прокрутите диск натяжения нити петлителя обмёточного стежка коричневый на меньшее число 49
- Если нить петлителя обмёточного стежка очень ослаблена следует установить диск натяжения нити петлителя обмёточного стежка оранжевый на большее число 49
- Как произвести настройку 49
- Настройка натяжения определяется 1 типом и толщиной прошиваемой ткани 2 размером иглы 3 размером типом и качеством нити 49
- Позиция иглы 49
- Положение игл 49
- Правильный баланс 49
- Регулятор ширины шва 49
- См табл 49
- Установите все регуляторы на данные указанные справа и выполните пробную строчку на прошиваемой ткани 49
- Х ниточный обмёточный шов предлагаемы данные по настройке натяжения 49
- Длина стежка ключ позиция 50
- Если на ткани образуются сборочки между игольными нитями и швы с изнаночной стороны очень сжаты или прокрутите диск натяжения нити петлителя обмёточного стежка коричневый на меньшее число 50
- Если натяжение левой игольной нити обмёточного стежка очень слабое прокрутите диск натяжения оранжевый на большее число или прокрутите диск натяжения нити петлителя обмёточного стежка коричневый на меньшее число 50
- Если натяжение правой игольной нити обмёточного стежка очень слабое прокрутите диск натяжения зелёный на большее число или прокрутите диск натяжения нити петлителя обмёточного стежка коричневый на меньшее число 50
- Если натяжение средней игольной нити обмёточного стежка очень слабое прокрутите диск натяжения синий на большее число или прокрутите диск натяжения нити петлителя обмёточного стежка коричневый на меньшее число 50
- Если нить петлителя обмёточного стежка очень ослаблена следует установить диск натяжения нити петлителя обмёточного стежка коричневый на большее число 50
- Как произвести настройку 50
- Настройка натяжения определяется 1 типом и толщиной прошиваемой ткани 2 размером иглы 3 размером типом и качеством нити 50
- Позиция иглы 50
- Положение игл 50
- Правильный баланс 50
- Регулятор ширины шва 50
- См табл 50
- Установите все регуляторы на данные указанные справа и выполните пробную строчку на прошиваемой ткани 50
- Х ниточный обмёточный шов предлагаемы данные по настройке натяжения 50
- Роликовый шов 52
- Положение игл 53
- Положение игл 54
- Варианты стежков и технология шитья 56
- Уход за машиной 62
- Аксессуары дополнительно 65
- Неполадки и методы их устранения 67
- Подбор нити и иглы соответственно прошиваемой ткани 68
- Технические характеристики 68
