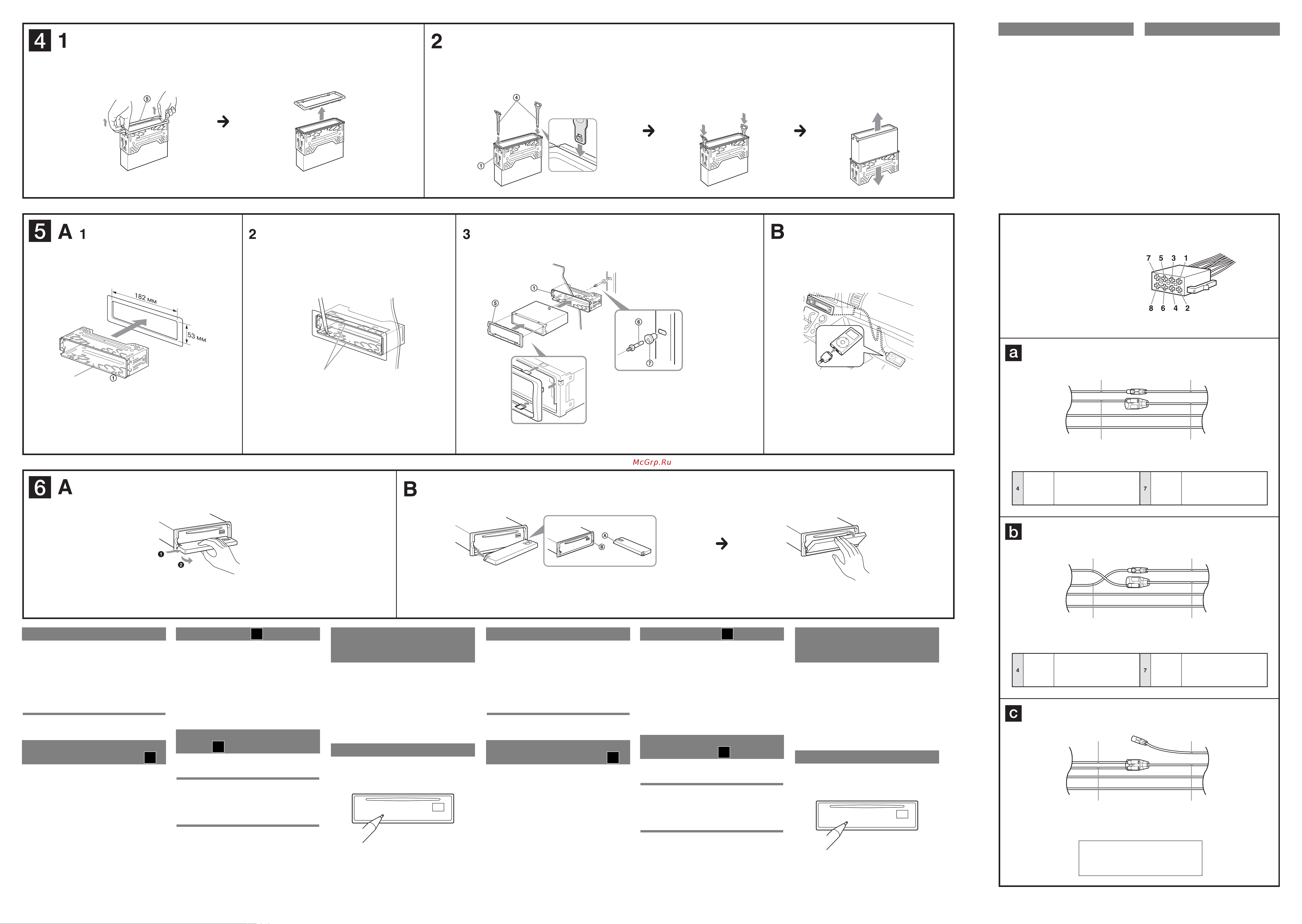

Sony CDX-GT55IP [2/2] Кнопка reset
![Sony CDX-GT55IP [2/2] Кнопка reset](/views2/1788504/page2/bg2.png)
Внешние разъемы для подключения питания мо
гут различаться в зависимости от автомобиля.
Чтобы убедиться в правильности выполненных
подключений, сверьтесь со схемой внешнего разъ
ема питания вашего автомобиля. Существуют три
основных типа подключения (см. схемы ниже).
Возможно, вам придется поменять местами крас
ный и желтый провода в соединении питания сте
реосистемы автомобиля.
После выполнения необходимых подключений
и подсоединения проводов питания подключите
устройство к электропитанию автомобиля. В слу
чае возникновения какихлибо вопросов или за
труднений, касающихся устройства, разрешить
которые с помощью этого руководства не удалось,
обратитесь в автосалон.
Зовнішні роз’єми для підключення живлення мо
жуть різнитися, залежно від автомобіля. Щоб пе
реконатися в правильності виконаних підклю
чень, звіртеся зі схемою зовнішнього роз’єму жив
лення вашого автомобіля. Існують три основних
типи підключення (див. рисунки нижче). Можли
во, знадобиться поміняти місцями червоний і жо
втий проводи в підключення живлення стереосис
теми вашого автомобіля.
Виконавши необхідні підключення та під’єднавши
проводи живлення, підключіть пристрій до елек
троживлення автомобіля. У разі виникнення будь
яких запитань або ускладнень, які стосуються
пристрою та вирішити які за допомогою цього
посібника не вдалося, зверніться до автосалону.
• Тщательно выбирайте место для установки устрой
ства, оно не должно мешать управлению автомобилем.
• Устанавливайте устройство в местах, где оно не бу
дет подвержено воздействию пыли, грязи, повы
шенной вибрации и высокой температуры. Не уста
навливайте устройство в зоне действия прямых
солнечных лучей или вблизи обогревателей.
• Для надежной и безопасной установки используйте
только поставляемые в комплекте детали.
Угол наклона при монтаже
Установите устройство под углом менее 45°.
Перед установкой снимите с устройства
защитную рамку 5 и кронштейн 1.
1 Снятие защитной рамки 5.
Возьмитесь с двух сторон за защитную рамку
5 и снимите ее.
2 Снятие кронштейна 1.
1 Вставьте демонтажные ключи 4 между
устройством и кронштейном 1 до щелчка.
2 Сдвиньте кронштейн 1 вниз, затем выньте
устройство.
5A Установка в приборную панель
Примечания
• Отогните шипы наружу, если необходимо, для обеспечения
плотной фиксации устройства (5A2).
• Убедитесь, что все 4 зажима на защитной рамке 5 плотно
встали в соответствующие пазы устройства (5A3).
5B Установка iPod
Примечания
• Убедитесь, что размещение iPod, например, в перчаточном
ящике, не препятствует управлению автомобилем.
• Длина соединительного кабеля составляет 1.22 м. Установи
те iPod в пределах протяженности соединительного кабеля.
Перед установкой устройства снимите
переднюю панель.
6A Снятие
Перед снятием передней панели нажмите кнопку
(OFF). Нажмите кнопку (OPEN), затем сдвиньте пе
реднюю панель вправо и выдвиньте левый край пере
дней панели.
6B Установка
Совместите отверстие A на передней панели с вы
ступом B на устройстве, как изображено на схеме,
затем нажмите на левую сторону передней панели.
Убедитесь, что функция Auto Off установлена. Подроб
нее см. в прилагаемом руководстве по эксплуатации.
Устройство автоматически полностью отключается
через установленный промежуток времени после вык
лючения, что предотвращает разрядку аккумулятора.
Если функция Auto Off не используется, то после то
го, как вы повернули ключ в замке зажигания и вы
ключили двигатель, нажмите и удерживайте кнопку
(OFF) на устройстве до тех пор, пока индикация на
дисплее устройства не погаснет.
После завершения установки и подключений сними
те с устройства переднюю панель и нажмите на кноп
ку RESET какимлибо заостренным предметом, на
пример, шариковой ручкой.
Крючками вовнутрь
Гачками всередину
Шипы
Шипи
Перегородка
моторного отсека
Перегородка
моторного відсіку
Приборная панель
Приладова панель
Внешний разъем питания
Зовнішній роз’єм живлення
Красный
Червоний
Желтый
Жовтий
Красный
Червоний
Желтый
Жовтий
Красный
Червоний
Желтый
Жовтий
Постоянное питание
Постійне живлення
Отключаемое питание
Живлення, що відключається
Красный
Червоний
Желтый
Жовтий
Красный
Червоний
Желтый
Жовтий
Красный
Червоний
Желтый
Жовтий
Отключаемое питание
Живлення, що відключається
Постоянное питание
Постійне живлення
Красный
Червоний
Желтый
Жовтий
Красный
Червоний
Желтый
Жовтий
Автомобиль с замком зажигания, не
имеющем позиции АСС
Автомобіль із замком запалювання,
який не має позиції АСС
Меры предосторожности
Снятие защитной рамки
и установочного кронштейна
4
Пример монтажа
5
Снятие и установка передней
панели
6
Предостережение, если замок
зажигания автомобиля не имеет
позиции АСС
Кнопка RESET
Схема подключения питания
Схема підключення живлення
• Ретельно вибирайте місце для встановлення при
строю,
він не повинен заважати керуванню авто
мобілем.
• Установлюйте пристрій у місцях, де він не зазнає
впливу пилу, бруду, підвищеної вібрації та високої
температури. Не встановлюйте пристрій у зоні дії
прямих сонячних променів або поблизу обігрівачів.
• Для надійного та безпечного монтажу використо
вуйте лише деталі, що постачаються в комплекті.
Кут нахилу для монтажу
Установіть пристрій під кутом, меншим за 45°.
Перед установленням зніміть із пристрою
захисну рамку 5 та кронштейн 1.
1 Зніміть захисну рамку 5.
Візьміться з двох боків за захисну рамку 5 та
зніміть її.
2 Зніміть кронштейн 1.
1 Вставте демонтажні ключі 4 між пристроєм
і кронштейном 1, доки не почуєте клацання.
2 Зсуньте кронштейн 1 униз, відтак витягніть
пристрій.
5A Установлення в приладову панель
Зауваження
• Відігніть шипи назовні, якщо необхідно, щоб забезпечити
щільну фіксацію пристрою (5A2).
• Переконайтеся, що всі 4 затискачі на захисній рамці 5 як
слід встали у відповідні пази пристрою (5A3).
5B Установлення iPod
Зауваження
• Переконайтеся, що розміщення iPod не заважає керуванню
автомобілем, наприклад у ящику для рукавиць.
• Довжина з’єднувального кабеля становить 1,22 м. Місце
встановлення iPod має бути в межах досяжності з’єднуваль
ного кабеля.
Перед установленням пристрою зніміть
передню панель
6A Зняття
Перед зняттям передньої панелі натисніть кнопку
(OFF). Натисніть кнопку (OPEN), відтак зсуньте пе
редню панель вправо й витягніть лівий край перед
ньої панелі.
6B Установлення
Сумістіть отвір A на передній панелі з виступом B
на пристрої, як показано на рисунку, відтак натисніть
на лівий бік передньої панелі.
Переконайтеся, що функцію Auto Off увімкнуто.
Докладніше див. у інструкції з експлуатації, що до
дається.
Пристрій автоматично повністю вимикається через
установлений проміжок часу після вимкнення, що за
побігає розряджанню акумулятора.
Якщо функція Auto Off не використовується, то після
того, як ви повернули ключ у замку запалювання
й вимкнули двигун, натисніть і утримуйте кнопку
(OFF) на пристрої, доки індикація на дисплеї при
строю не згасне.
Після завершення встановлення та підключень
зніміть із пристрою передню панель і натисніть на
кнопку RESET будьяким загостреним предметом,
наприклад кульковою ручкою.
Запобіжні заходи
Зняття захисної рамки
та монтажного кронштейна
4
Приклад монтажу
5
Зняття та встановлення
передньої панелі
6
Попередження, якщо замок
запалювання автомобіля не має
позиції АСС
Кнопка RESET
