20
ПРИМЕЧАНИЕ!
ПРИ ВЫЯВЛЕНИИ НЕСОВПАДЕНИЯ ЦВЕТА СОЕДИНИТЕЛЬНОГО ПРОВОДА С ПРИ-
ВЕДЕННЫМ НА ВЫШЕУКАЗАННОЙ СХЕМЕ, РУКОВОДСТВУЙТЕСЬ РЕАЛЬНЫМИ ОБЪ-
ЕКТАМИ. ПРИ ЭТОМ К РАЗЪЕМУ УКАЗАННОГО ЗНАКА ДОЛЖЕН БЫТЬ ПОДКЛЮЧЕН
СОЕДИНИТЕЛЬНЫЙ ПРОВОД УКАЗАННОГО ЦВЕТА.
КОРПУС РАЗЪЕМА 1 СВЯЗАН С СООТВЕТСТВУЮЩИМ КОРПУСОМ ГНЕЗДА РАЗЪЕМА
ВНУТРЕННЕГО БЛОКА.
КОРПУС РАЗЪЕМА 2 СВЯЗАН С СООТВЕТСТВУЮЩИМ КОРПУСОМ ГНЕЗДА РАЗЪЕМА
НАРУЖНОГО БЛОКА.
ПРИ НЕОБХОДИМОСТИ ПОКУПАТЬ СИГНАЛЬНЫЙ ПРОВОД ОТДЕЛЬНО, СЛЕДУЕТ
ВЫБРАТЬ ЭЛЕКТРИЧЕСКИЙ ПРОВОД СЕЧЕНИЕМ БОЛЕЕ 75 ММ².

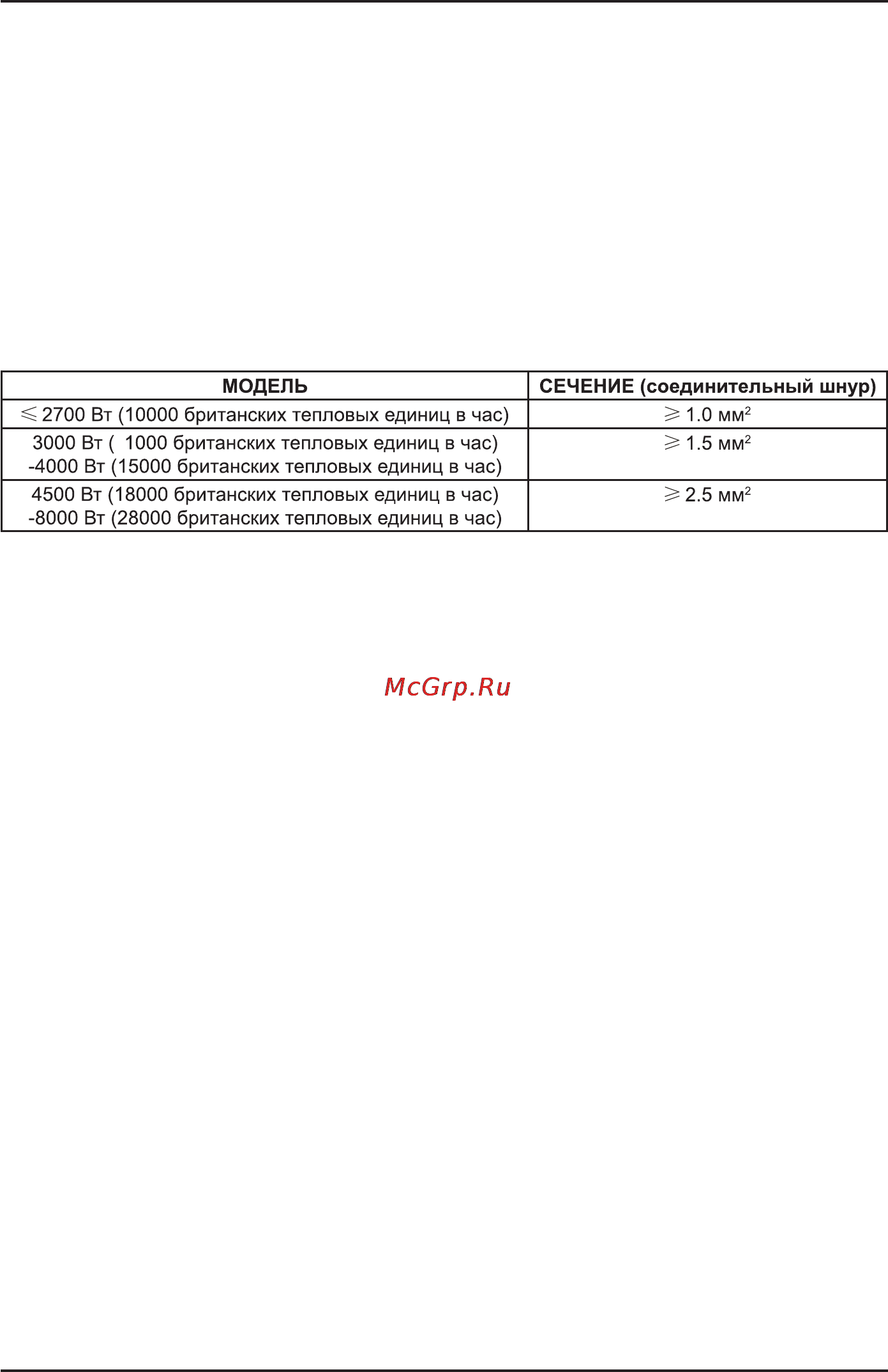

ПРИ НЕОБХОДИМОСТИ ЗАМЕНЫ СОЕДИНИТЕЛЬНОГО ШНУРА ИСТОЧНИКА ПИТА-
НИЯ СЛЕДУЙТЕ УКАЗАНИЯМ, ПРИВЕДЕННЫМ В ТАБЛИЦЕ.
ПРЕДУПРЕЖДЕНИЕ!
При установке используйте электрические схемы, прилагаемые к внутреннему/наружному блокам в
качестве основного справочного документа.
Силовой и сигнальный провода между внутренним/наружным блоками должны быть присоединены
в порядке, соответствующем номеру на щитке с разъемами.
Соединяющиеся провода должны быть зажаты вместе.
Для соединения внутреннего и наружного блоков необходимо использовать специальный провод.
Он должен быть закреплен так, чтобы обеспечить надежность зажима под действием внешней силы.
Неплотное соединение может вызвать пожар.
Крышка электрической коробки должна быть установлена и закреплена на месте, иначе из-за пыли
или влажности может произойти возгарание или поражение электрическим током.
Все модели должны быть связаны с питающей сетью, имеющей ограничения полного сопротивления
системы.
При установке системы следуйте указанным в таблице величинам полного сопротивления или кон-
сультируйтесь с поставщиком электроэнергии.
1
