1.5 Станок поставляется в продажу в следующей комплектации*:

Суппорт (корпус) с двигателем и ремённой

передачей в сборе

Основание 1

Колонна с фланцем 1

Рабочий стол с хомутом крепления и затяжным

болтом в сборе

Тиски в сборе 1

Патрон сверлильный с ключом 1

Экран защитный 1

Рукоятка с набалдашником ворота 3

Монтажный комплект 1

Руководство по эксплуатации 1

Упаковка 1

* в зависимости от поставки комплектация может меняться

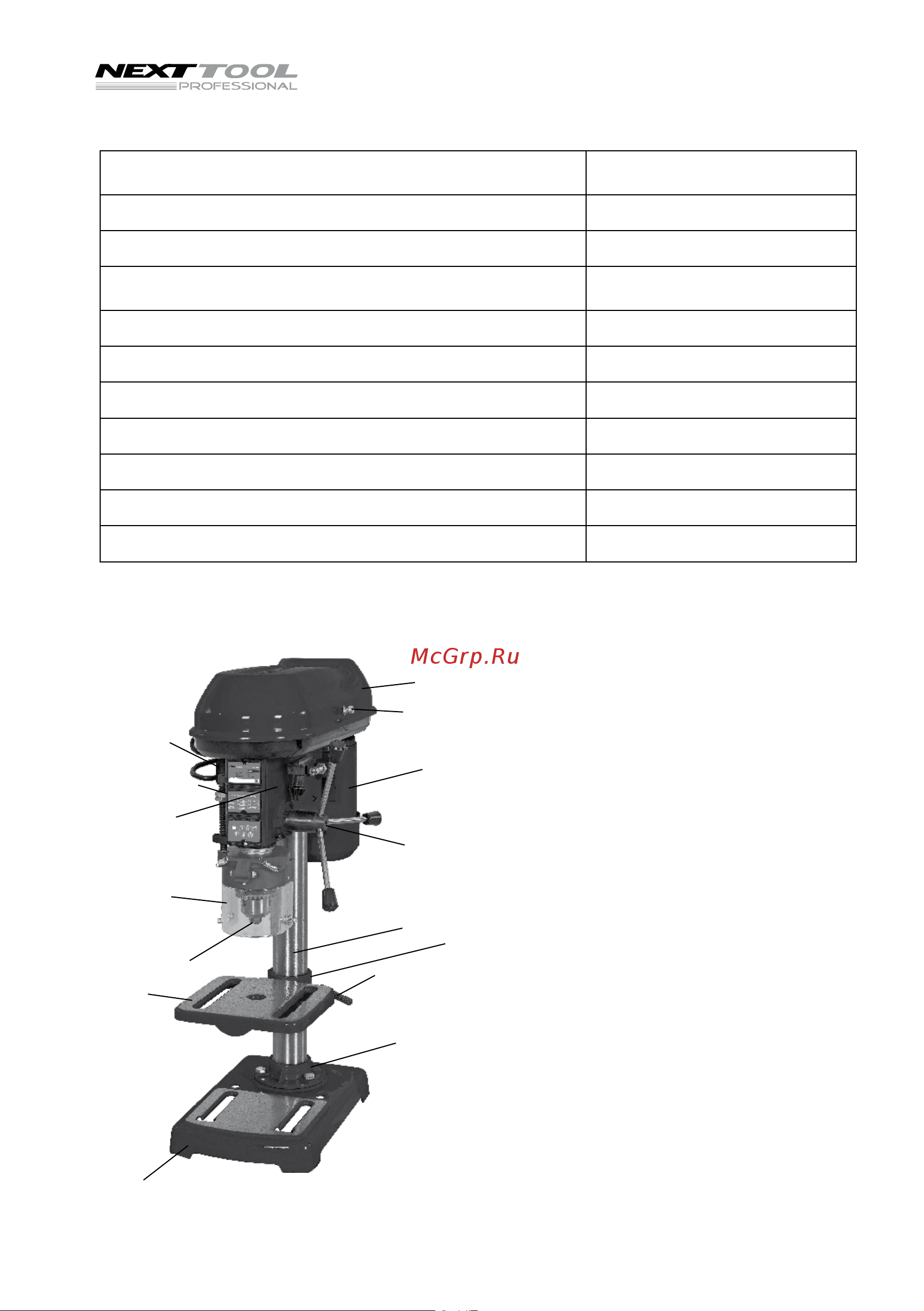

1.6 Общий вид и устройство станка представлены на рис.1

рис. 1

1* – выключатель (на рис. не виден)

2 – патрон сверлильный

3 – стол рабочий

4 – основание станка

5 – защитный кожух ремня

6 – запорный винт для крышки

механизма

7 – двигатель

8 – колонна

9 – болт затяжной – фиксатор

рабочего стола

10 – фланец колонны

11 – суппорт (корпус) станка

12 – шкала глубины сверления

13 – хомут крепления рабочего стола

14 – ворот с рукоятками

15 – экран защитный
