6 www.nexttool.ru
Руководство по эксплуатации
1.7 На массивное чугунное основание станка (рис.1 поз.4) крепится
металлическая колонна (рис.1 поз.8) с фланцем (рис.1 поз.10). На колонне
хомутом (рис.1 поз.13) крепится рабочий стол (рис.1 поз.3). Стол, при помощи
хомута, имеет возможность перемещаться вдоль колонны по вертикали и
крепиться под углом (до 45° вправо или влево) к горизонтальной плоскости.
К верхней части колонны фиксируется двумя винтами суппорт станка (рис.1
поз.11), на котором расположены органы управления (выключатель и ворот
зубчатый вертикального перемещения шпинделя) и регулировки (платформа
двигателя с механизмом натяжения ремня и шпилька ограничительная глубины
сверления).
Подача патрона со сверлом к заготовке осуществляется поворотом ворота
(рис.1 поз.14) рукоятками с набалдашниками. В исходное положение шпиндель
с патроном перемещаются за счёт возвратной пружины.
1.8 Выключатель – магнитная кнопка (магнитный пускатель) (рис.1 поз.1)
расположен на левой плоскости суппорта. Он имеет две кнопки: зелёная с
символом «I» - включение двигателя и красная с символом «0» - выключение
двигателя.
Сверху на суппорте закреплён металлический кожух ремённой передачи.
Ведущий, промежуточный и ведомый шкивы, соединенные двумя клиновыми
ремнями, обеспечивают девять скоростей вращения шпинделя. При открытии
крышки кожуха, срабатывает концевой микровыключатель, блокирующий
запуск двигателя.
2. Использование по назначению
2.1 Сборка и подготовка станка к
использованию
2.1.1 Установка колонны:
- установить основание станка
(рис.2 поз.2) на ровную горизонтальную
поверхность (верстак, рабочий стол);
- совместить три отверстия фланца
колонны (рис.2 поз.3) с соответствующими
отверстиями основания и скрепить тремя
болтами.
2.1.2 Установка рабочего стола и
суппорта
Рабочий стол поставляется в сборе с
хомутом (рис.3 поз.2) и болтом затяжным
(рис.3 поз.1), фиксирующим рабочий стол
на колонне. Надвинуть хомут со столом на
колонну и зафиксировать затяжным болтом
на нужной высоте. При необходимости

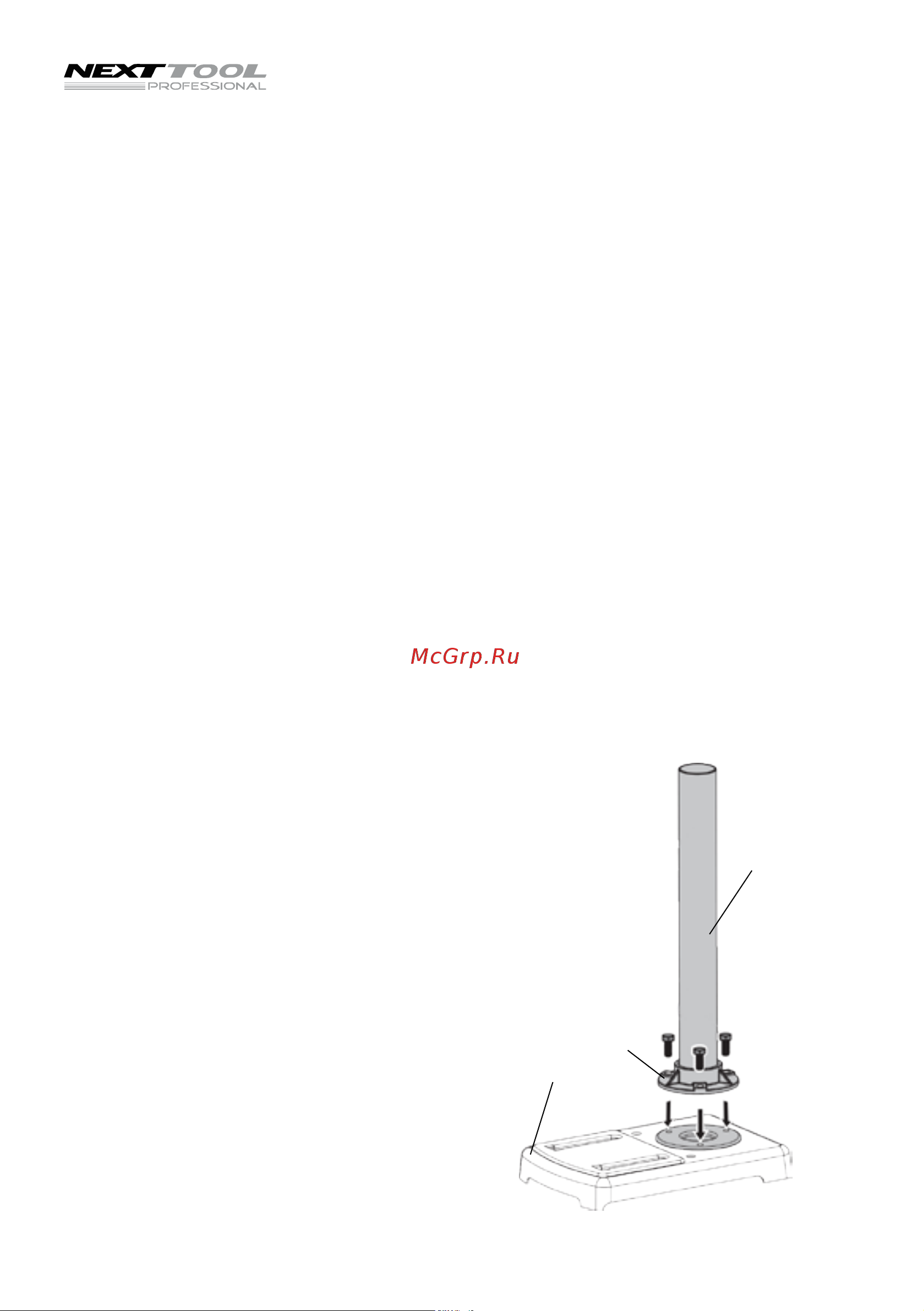

рис. 2
1 - колонна
2 - основание
3 - фланец колонны
1
3
2
