сверления высоких заготовок, рабочий

стол можно развернуть (ослабив затяжной

болт) и использовать основание (рис.2

поз.2) в качестве рабочего стола.

На верхнюю часть колонны установить

суппорт (рис.4a) и зафиксировать двумя

винтами. В ворот зубчатый (рис.1 поз.14)

ввернуть три рукоятки с набалдашниками

(рис.4b).

Установите на конусную часть (МТ2)

шпинделя ключевой патрон (рис.5)

несильным ударом деревянного

(резинового) молотка (или используя

деревянную прокладку).

Внимание! Перед установкой патрона

на шпиндель, необходимо тщательно

их протереть, удалив консервационную

смазку.

2.2 Рекомендации при сверлении

2.2.1 В комплект поставки станка входят тиски

для фиксации заготовок, крепящиеся к рабочему

столу двумя болтами. Перед сверлением закрепить

тиски на рабочем столе (или основании) и надёжно

зафиксировать ими просверливаемую заготовку

(рис.6).

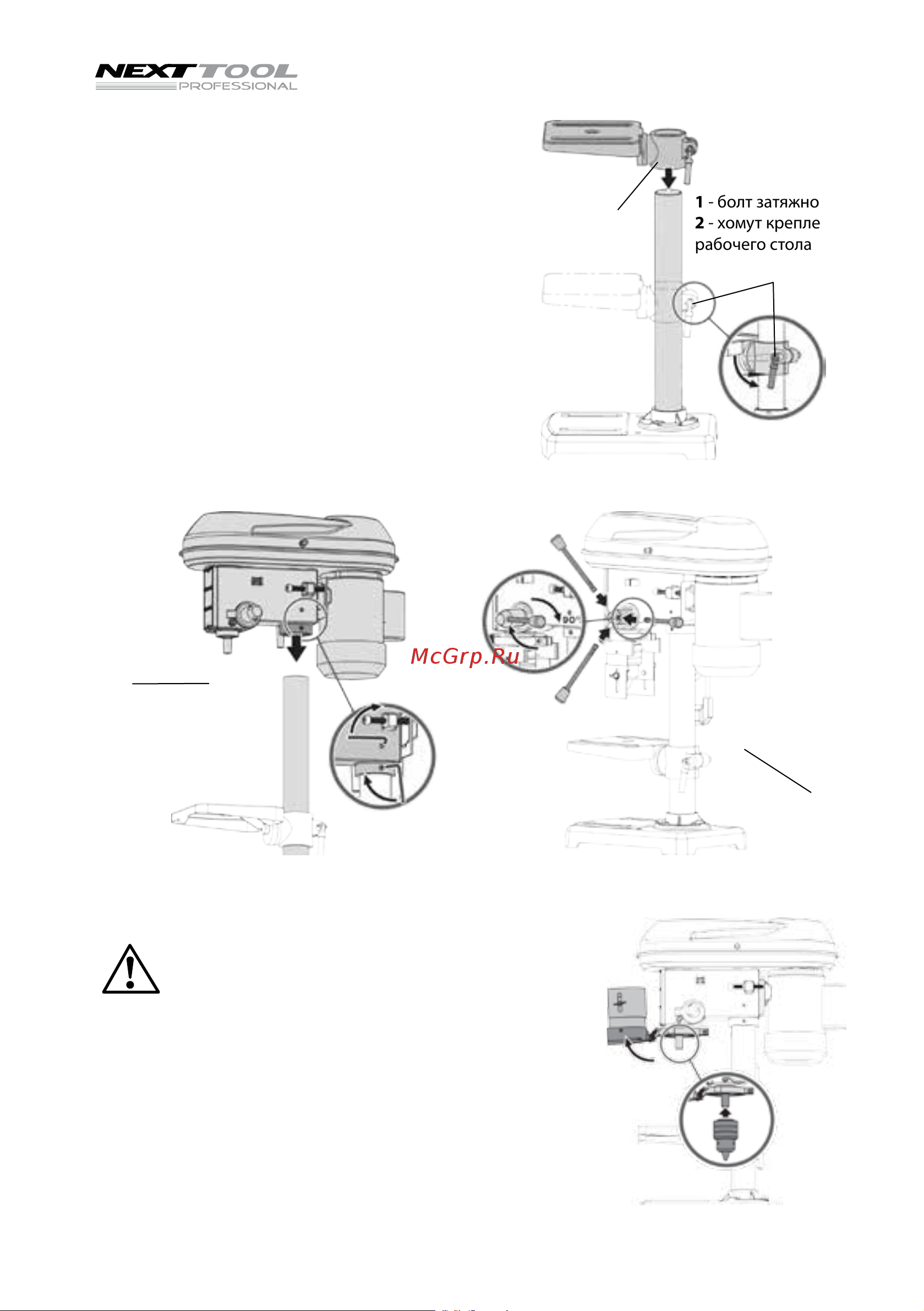

рис. 3

1 - болт затяжной

2 - хомут крепления

рабочего стола

рис.4

рис.5
