Инструкциипоустановкеэхолотаecho 5

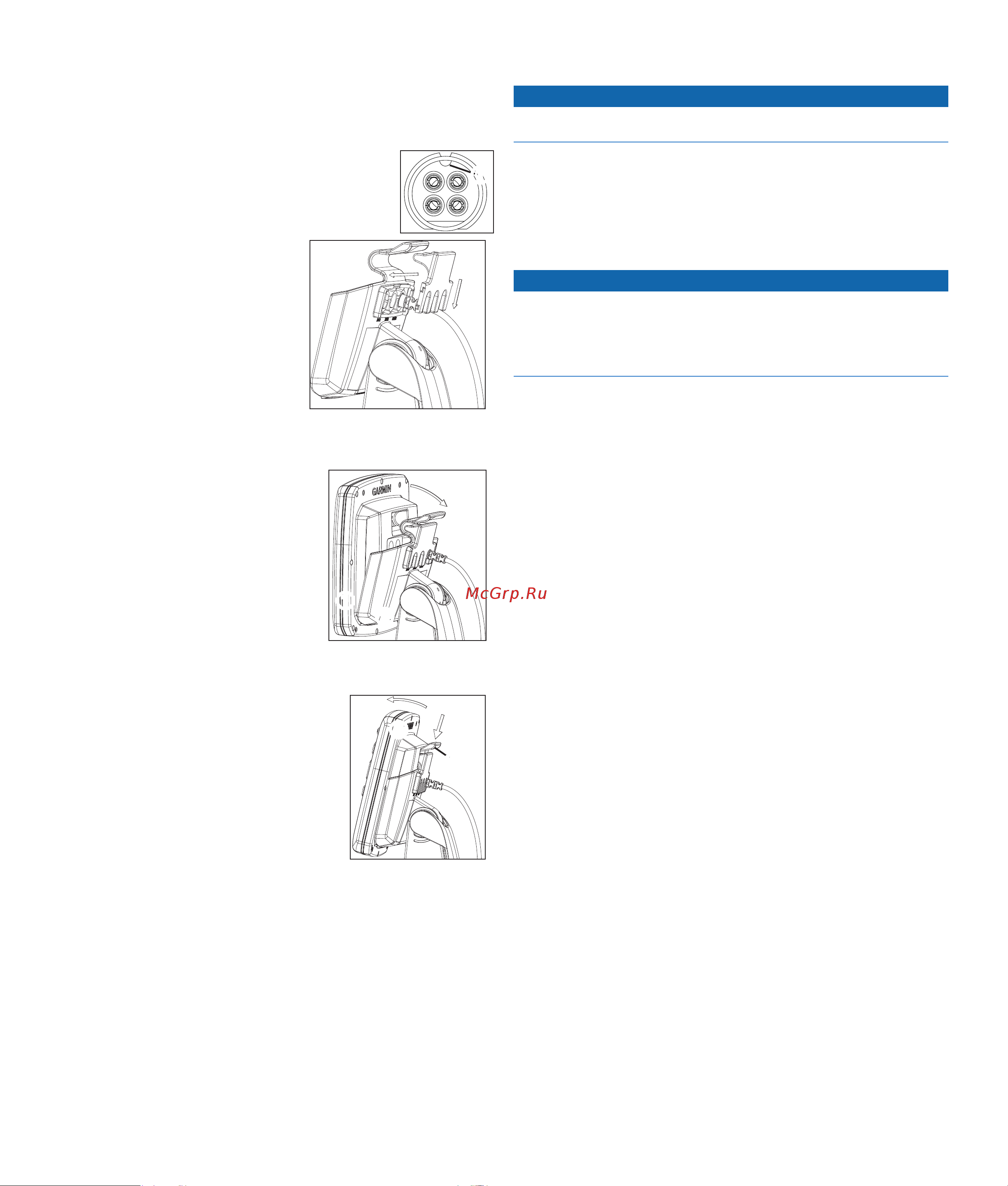

Подключение кабелей к устройству 200/500c/550c
Разъемы кабелей для моделей echo 200/500c/550c устроены таким образом,
чтобы они подходили только к соответствующим портам на подставке.
Подключенные кабели удерживаются на месте фиксирующей скобой.
К самому устройству echo 200/500c/550c кабели не подключаются.
1. Чтобы определить, к какому порту на подставке
подключается кабель, сравните выступ
➊
на разъеме с
вырезом на порте.
2. Вставьте разъем кабеля в нужный порт
до упора.
3. Для подключения всех остальных
кабелей к подставке
➋
повторите шаги
1 и 2.
4. Установите фиксирующую скобу
➌
поверх кабелей и сдвиньте ее вниз,
чтобы закрепить их на подставке.
При правильном креплении
фиксирующей скобы должен раздаться
щелчок.
Установка устройства echo 200/500c/550c
в подставку
Если кабели подключены к подставке, устройство можно устанавливать в
подставку echo без подключения к нему
проводов.
1. Поместите основание устройства echo
➊
в
нижнюю часть подставки
➋
.
2. Наклоните корпус устройства echo в
сторону подставки, чтобы оно встало на
место.
При правильном креплении устройства в
подставке должен раздаться щелчок.
Извлечение устройства echo 200/500c/550c
из подставки
Если кабели подключены к подставке, устройство можно извлекать из подставки
echo без извлечения из него проводов.
1. Нажмите на рычаг извлечения
➊
на подставке,
чтобы освободить устройство echo
➋
.
2. Наклоните устройство echo вперед и извлеките
его из подставки.
Проверка установки
ПредуПреждение
Выход судна в открытые воды на продолжительное время без предварительной
проверки наличия течи не допускается.
Поскольку сигнал сонара должен передаваться в воде, для правильной работы
устройства необходимо погрузить датчик в воду. В противном случае данные по
глубине или расстоянии считываться не будут. Спустив судно на воду, проверьте
участки вокруг отверстий для винтов, которые были просверлены ниже
ватерлинии, на наличие течи.
Проверка установки датчика на транце
ПредуПреждение
При регулировке глубины размещения датчика изменять его положение
необходимо постепенно, небольшими шагами. Если датчик будет расположен
слишком глубоко, это может отрицательно сказаться на скорости движения
судна и привести к опасности удара датчик о расположенные под водой
предметы.
Проверку установки датчика на транце необходимо проводить на открытой
воде, где нет опасности столкнуться с препятствиями. При тестировании
датчика обращайте внимание на окрестности.
1. Выйдите на открытую воду и включите устройство echo.
2. Включите движение судна малым ходом. Если устройство echo работает
правильно, постепенно повышайте скорость движения судна, следя за
работой устройства echo.
Если сигнал сонара будет неожиданно утерян или если сила отраженного
от дна сигнала существенно снизится, запомните скорость, при которой это
произошло.
3. Вновь пустите судно на той же скорости, при которой сигнал был утерян и
совершите несколько небольших поворотов в обоих направлениях, следя за
работой устройства echo.
4. Если при повороте интенсивность сигнала повышается, измените
расположение датчика таким образом, чтобы он выступал за транец судна
на 3 мм (
1
/
8
д.) дальше.
5. Повторите шаги 2–4 несколько раз, чтобы устранить снижение
интенсивности сигнала.
6. Если повысить качество сигнала не удается, переместите датчик на другое
место на транце.
➊
➌
➋
➋
➊
➋
➊
