Сведения о безопасности и другую важную информацию см. в руководстве
Правила техники безопасности и сведения об изделии, которое находится в
упаковке изделия.

Во время использования дрели, резки или шлифовки надевайте защитные очки,
беруши и респиратор.
При установке всех компонентов, предоставляемых с эхолотом echo
100/150/200/300c/500c /550c, соблюдайте приведенные ниже инструкции.

В случае возникновения вопросов при использовании эхолота echo
обратитесь в службу поддержки Garmin. Для США: перейдите на веб-сайт
www.garmin.com/support или свяжитесь со службой поддержки компании
Garmin USA по телефонам (913) 397-8200 или (800) 800-1020.
Для Великобритании: обратитесь в службу поддержки компании Garmin
(Europe) Ltd. по телефону 0808-238-0000.
Пользователи из других европейских государств могут перейти на сайт
www.garmin.com/support и открыть ссылку Contact Support, а затем выбрать
свою страну, или позвонить в службу поддержки Garmin (Europe) Ltd. по
телефону +44 (0) 870-850-12-41.

• Дрель и сверла
• Гаечный или торцовый ключ на
3
/
8
д.
• Изоляционная лента
• Отвертка Phillips № 2
• Морской герметик
• Крепеж для поворотного крепления (болты или винты) (стр. 3)

Перед тем как окончательно зафиксировать любую составную часть эхолота
echo, необходимо полностью распланировать установку и определить
местоположение всех компонентов. Убедитесь в том, что длины кабелей
достаточно для подключения всех компонентов друг к другу и к источнику
питания.

Датчик — это компонент эхолота echo, который испускает звуковые волны в
толщу воды и принимает отраженный сигнал для передачи информации на
устройство echo. С помощью крепежа из комплекта поставки можно установить
прилагаемый датчик на транце судна (стр. 1) или на троллинговом моторе
(стр. 3).
Если на судне уже имеется 6-контактный двухлучевой датчик Garmin, его можно
использовать вместе с устройством echo. Для этого необходимо установить
кабель адаптера (продается отдельно).

Устройство echo может устанавливаться в поворотный кронштейн из комплекта
поставки (стр. 3); кроме того, при помощи специального комплекта для
скрытого крепления (продается отдельно) его можно установить заподлицо с
приборной панелью.
При планировании установки следует выбирать места, которые хорошо видны
во время управления судном, обеспечивают удобный доступ к кнопкам на
устройстве echo и располагаются на достаточном расстоянии от компаса (стр. 6).

1. Одновременно установите резиновую шайбу
➊
и пластмассовое распорное
кольцо
➋
в датчик
➌
.
Нанесение смазки на резиновую шайбу не допускается.
➊
➋
➍
➎
➏
➐
➌
2. Потяните кабель и наденьте датчик на крепежный кронштейн
➍
.
3. Наденьте плоскую шайбу 5 мм
➎
на винт 10-32 x 1,75 д.
➏
и пропустите
винт через отверстия крепежного кронштейна, датчика, распорного кольца и
резиновой шайбы.
4. Наденьте плоскую шайбу 5 мм на выступающий конец винта 10-32 x 1,75 д.
и закрепите ее стопорной гайкой 10-32
➐
.
Не затягивайте стопорную гайку 10-32. Это можно будет сделать после того,
как вы установите датчик на судне и отрегулируете его положение.



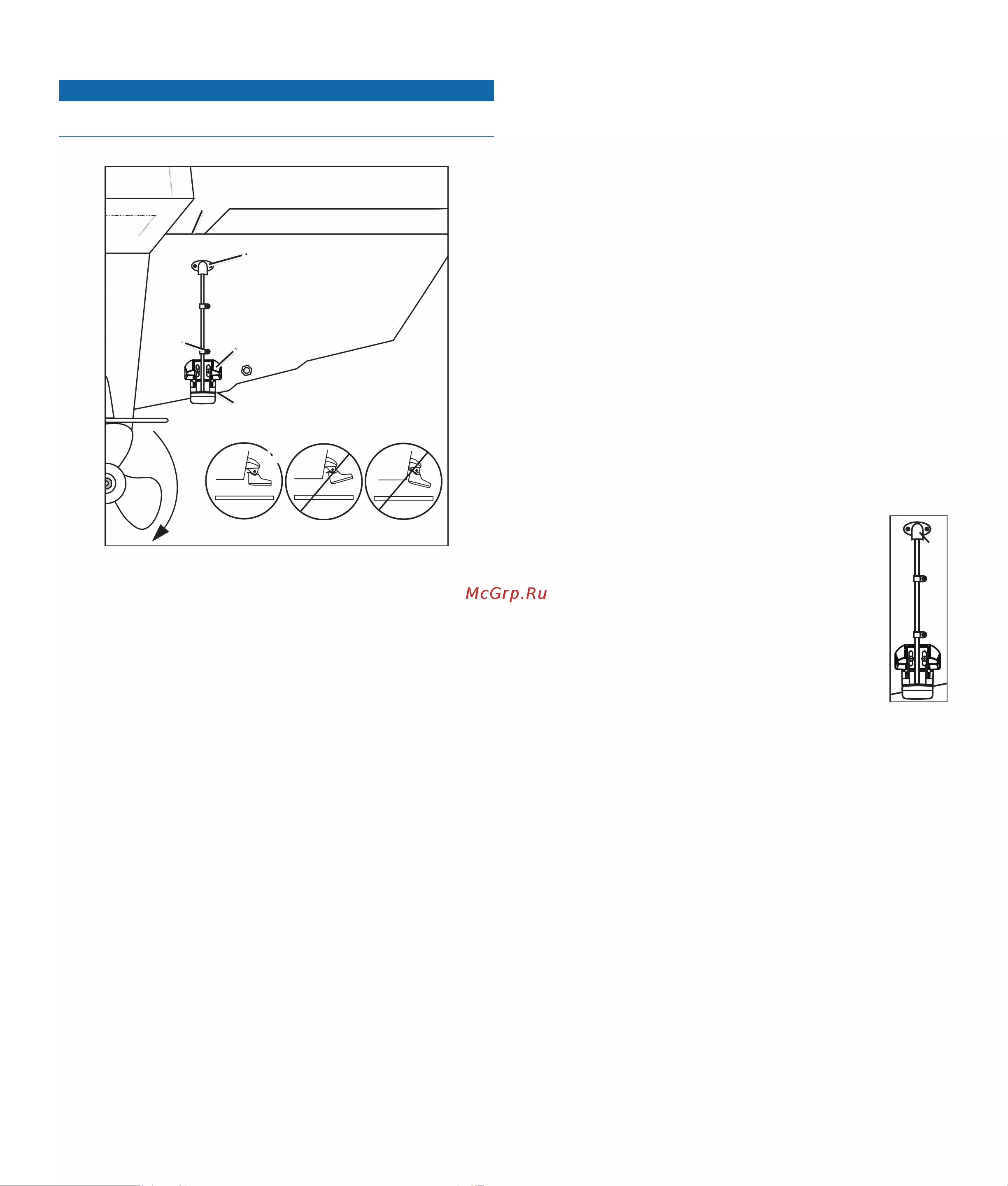

Для того чтобы достичь оптимальной работы датчика, при выборе места для
крепления на транце необходимо учитывать следующие рекомендации.
• Место крепления датчика должно располагаться как можно ближе к
центру лодки.
• Не следует крепить датчик за кронштейнами гребного вала, забортной
арматурой, портами забора и выпуска воды или иными элементами
судна, которые вызывают возникновение пузырьков воздуха или
турбулентность.
Оптимальный режим работы датчика достигается в чистой (без
турбулентности) воде.
• Не следует крепить датчик на линии расположения гребного винта на
судах с одним приводом.
Датчик может вызвать кавитацию, которая способна снизить скорость
движения судна и повредить винт.
• На судах с двумя приводами датчик рекомендуется крепить между
винтами, если это возможно.
• Не рекомендуется крепить датчик в местах, в которых он может
подвергаться ударам при спуске на воду, транспортировке или хранении.
Февраль 2011 г. 190-01312-85 Ред. A Напечатано на Тайване
