Garmin echo 550c [3/6] Установка поворотного крепления
Инструкциипоустановкеэхолотаecho 3

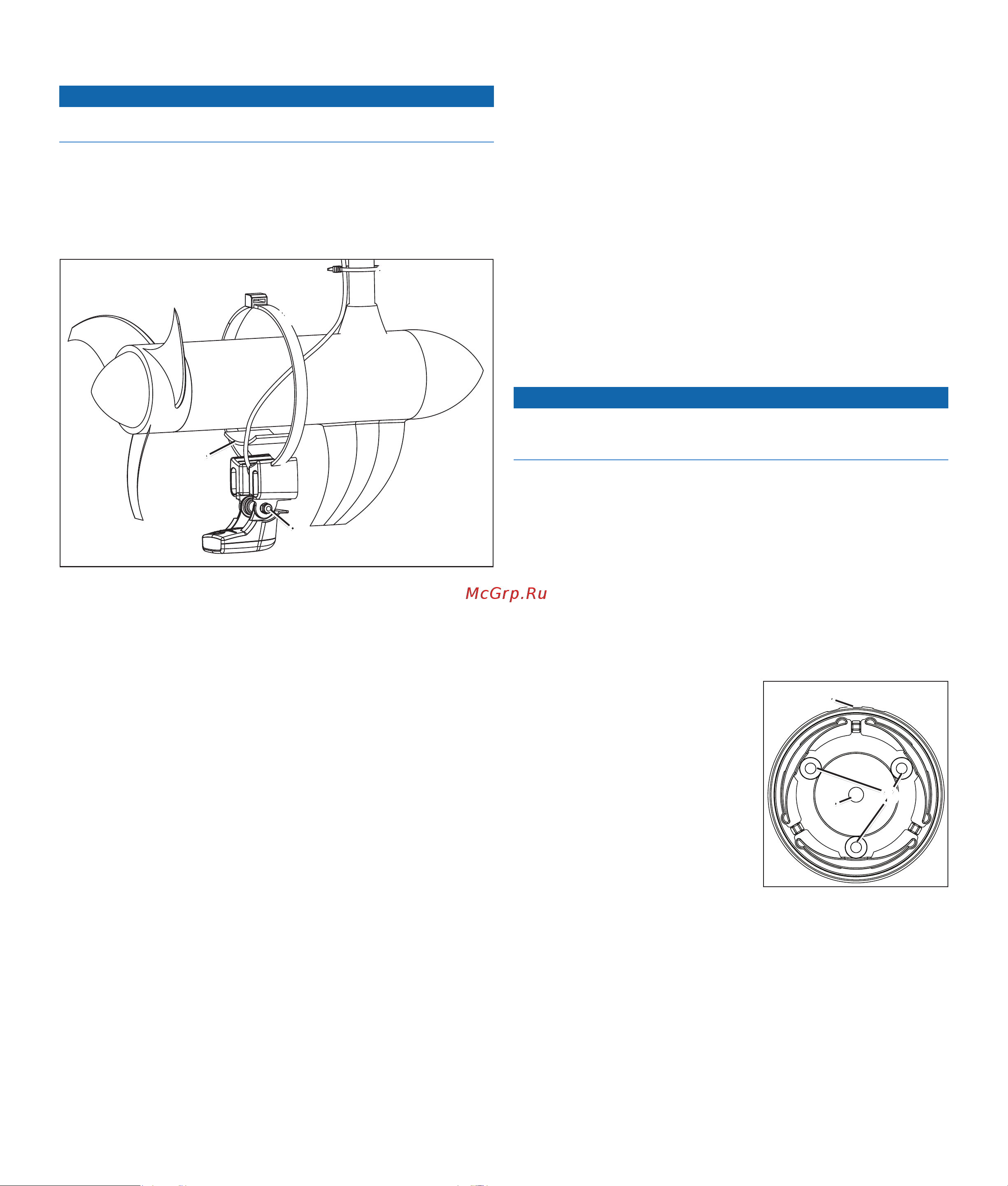

Установка датчика на троллинговом моторе
ПредуПреждение
Резка кабеля датчика не допускается. В случае резки кабеля датчика гарантия
будет утрачена.
1. Пропустите кабельную стяжку
➊
длиной 50 см (20 д.) через прорезь на
креплении датчика
➋
рифленой стороной вверх, чтобы с обеих сторон от
крепления оставались концы одинаковой длины.
Если датчик будет использоваться в холодной или загрязненной воде, то
вместо кабельной стяжки используйте металлический хомут с зажимным
винтом 4–5 д. (не входит в комплект поставки).
➋
➊
➌
➍
➎
2. Установите крепежную прокладку
➌
на изогнутой поверхности крепления
датчика.
3. Расположите крепление датчика на корпусе троллингового мотора задней
стороной к винту.
4. Закрепите кабельную стяжку длиной 50 см (20 д.) на корпусе троллингового
мотора, но не затягивайте полностью.
5. Правильно расположите прокладку между креплением датчика и корпусом
троллингового мотора, а затем затяните кабельную стяжку.
При необходимости обрежьте лишний конец кабельной стяжки.
6. Отрегулируйте положение датчика таким образом, чтобы при использовании
он располагался параллельно дну. Затяните стопорную гайку 10-32
➍
,
чтобы она касалась крепежного кронштейна, а затем поверните ее еще на
1
/
4
оборота (но не затягивайте слишком сильно).
7. Прилагаемыми кабельными стяжками длиной 14 см (5
1
/
2
д.)
➎
закрепите
кабель датчика на вале двигателя.
При необходимости заполните верхнюю часть крепления датчика (за
исключением прорези для кабельной стяжки) герметиком, который будет
препятствовать скоплению грязи.
8. Проложите кабель датчика к месту установки устройства echo, принимая
следующие меры предосторожности.
• Следите за тем, чтобы кабель не проходил поблизости от электрических
проводов или других источников электрических помех.
• Следите за тем, чтобы при погружении и поднятии троллингового
мотора кабель не пережимался.
Установка поворотного крепления
1. Выберите место расположения поворотного крепления (стр. 3).
2. Подготовьте основание поворотного крепления (стр. 3).
3. Зафиксируйте крепление с установленными кабелями (стр. 4) или без
кабелей (стр. 4).
Выбор места расположения поворотного крепления
При выборе места расположения поворотного крепления необходимо учитывать
следующие рекомендации.
• Место расположения должно обеспечивать хороший обзор экрана и удобный
доступ к кнопкам на устройстве echo.
• Место расположения должно выдерживать вес устройства и крепления.
• Необходимо предусмотреть пространство для прокладки кабелей под
поворотным креплением или с задней стороны устройства.
• Поворотное крепление должно располагаться на достаточном расстоянии от
компаса (стр. 6).
Подготовка к установке основания поворотного крепления
ПредуПреждение
Для установки поворотного крепления должны использоваться винты или болты
с выпуклой головкой. Винты или болты с потайной головкой могут повредить
основание.
1. Выбрав место установки поворотного крепления (стр. 3), определите, будет
ли крепление фиксироваться на поверхности на винты или на болты, а затем
выберите соответствующий крепеж.
• Для крепления основания на винты необходимо выбирать саморезы
по дереву с выпуклой головкой 8-го размера или диаметром 4 мм (
5
/
32
д.), и использовать для сверления направляющего отверстия сверло
соответствующего размера.
• Для крепления основания на болты необходимо выбирать болты
с выпуклой головкой 8-го размера или диаметром 4 мм (
5
/
32
д.) с
шайбами и гайками соответствующего размера. Диаметр сверла должен
соответствовать диаметру болта.
2. Отсоедините поворотное основание от крепления.
3. Если кабели планируется проложить под
монтажной поверхностью, поворотное
основание должно быть ориентировано
таким образом, чтобы пропускные
отверстия
➊
смотрели в нужном
направлении.
4. Используя поворотное основание в
качестве шаблона, отметьте место
расположения направляющих
отверстий
➋
.
5. Если кабели планируется положить под
монтажной поверхностью, поставьте
отметку в центре основания
➌
.
6. Сверлом соответствующего диаметра просверлите три направляющих
отверстия.
7. Если кабель питания и кабель датчика планируется проложить под
монтажной поверхностью, сверлом 16 мм (
5
/
8
д.) просверлите в монтажной
поверхности отверстие в точке, которая была отмечена на шаге 5.
➊
➌
➋
