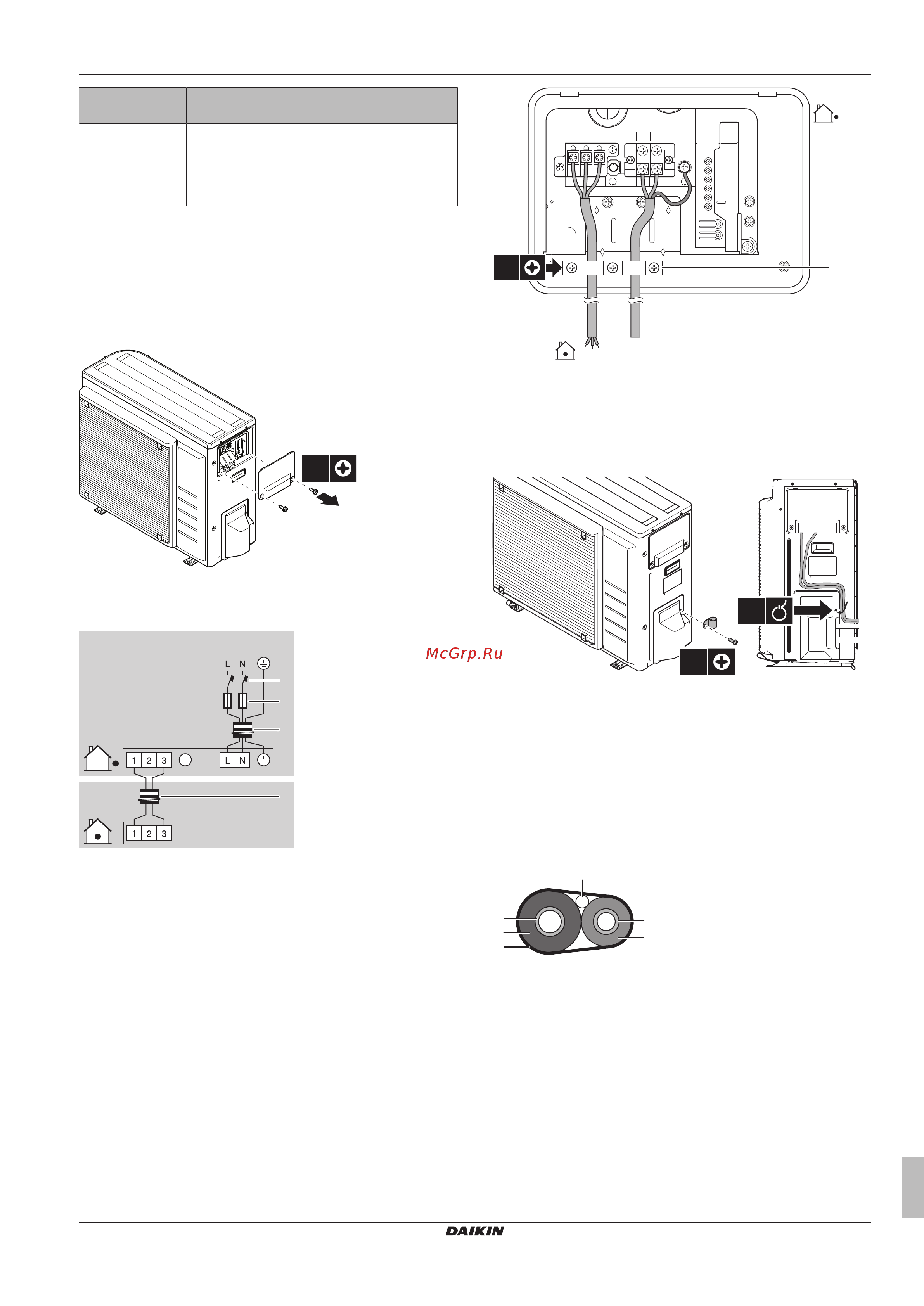

Daikin ERGA04DAV3 [11/16] Подключение электропроводки к наружному блоку
![Daikin ERGA04DAV3 [11/16] Подключение электропроводки к наружному блоку](/views2/1789110/page11/bgb.png)
5 Запуск наружного агрегата
Руководство по монтажу
11
ERGA04~08DAV3(A)
Daikin Altherma – низкотемпературный раздельный
4P489913-1D – 2018.07
Деталь ERGA04 +
06DAV3
ERGA08DAV3 ERGA04~08D
AV3A
Автоматический
выключатель
защиты от
замыкания на
землю
Должны соответствовать действующему
законодательству
(a) MCA=Минимальная допустимая нагрузка цепи по току.
Приведены максимальные значения (точные значения
см. в электрических характеристиках сочетания с
внутренними агрегатами).
4.6.3 Подключение электропроводки к
наружному блоку
1 Снимите крышку распределительной коробки.
2×
2 Подключите соединительный кабель к электропитанию
следующим образом. Чтобы не допустить натяжения,
используйте зажим проводов.
a
c
d
1N~ 50 Hz
220-240 V
b
a Соединительный кабель
b Кабель электропитания
c Предохранитель
d Автоматический выключатель защиты от замыкания на
землю
1 2 3
L N
L N PWR
12 3
3×
a
a Зажим проводов
3 Установите на место крышку распределительной коробки.
4 Дополнительно: прикрепите зажим проводов
(принадлежность) к винту на крышке трубопровода
хладагента и закрепите на нем кабели с помощью
кабельной стяжки.
1×
1×
5 Подключите к линии питания автоматический выключатель
защиты от замыкания на землю и предохранитель.
4.7 Завершение монтажа наружного
агрегата
4.7.1 Завершение монтажа наружного блока
1 Изолируйте и закрепите трубопровод хладагента и
соединительный кабель следующим образом:
f
b
a
e
d
c
a Газовая трубка
b Изоляция газовой линии
c Соединительный кабель
d Жидкостная линия
e Изоляция жидкостной линии
f Внешняя обмотка
2 Установите сервисную крышку.
5 Запуск наружного агрегата
Конфигурация и пусконаладка системы приведены в
руководстве по установке внутреннего агрегата.
