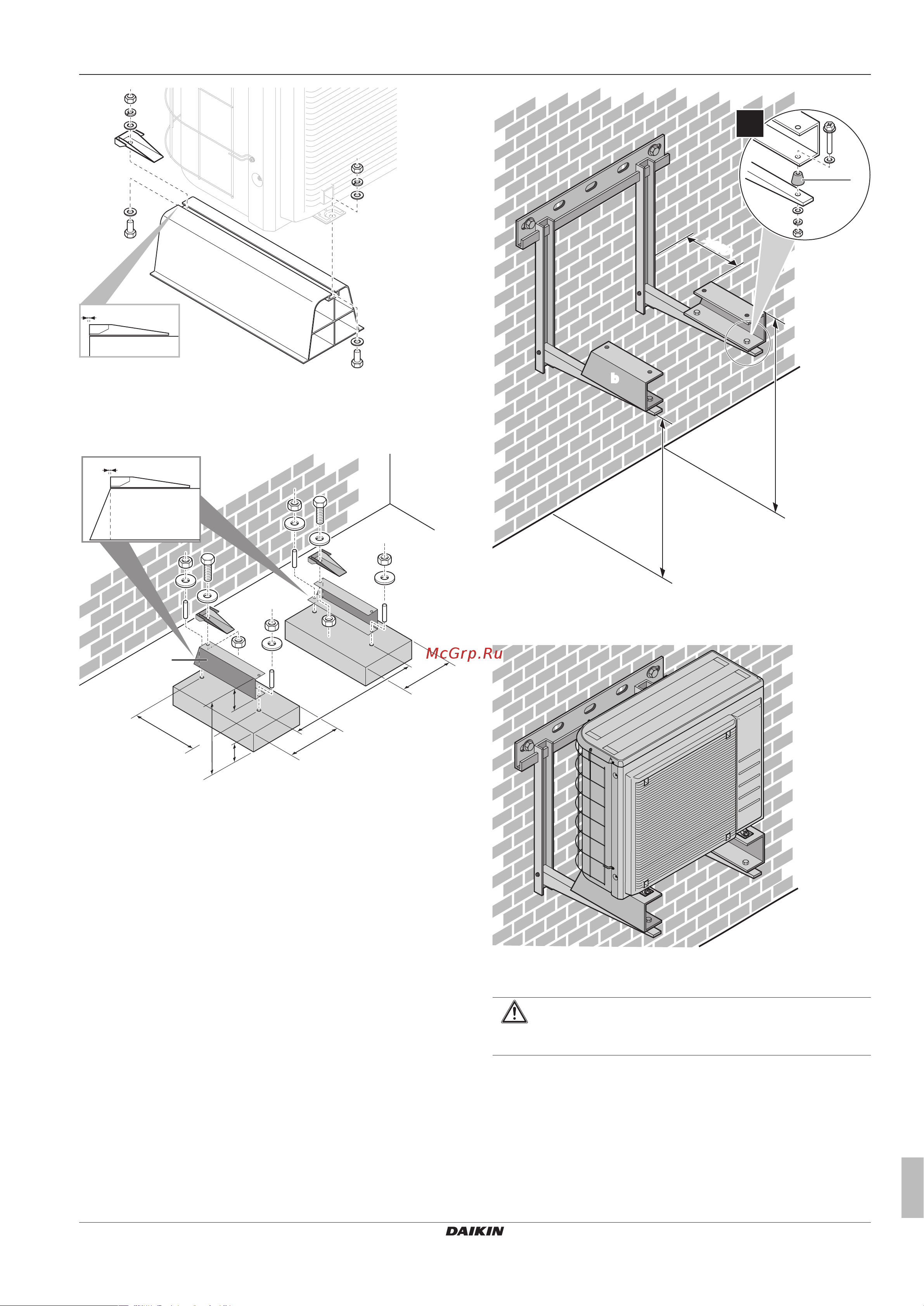

Вариант 3: на подставке с использованием

дополнительного комплекта EKFT008D

Дополнительный комплект EKFT008D рекомендуется для

регионов с обильными снегопадами.

300

600

<150

(mm)

>300

100

0 mm

a Максимальная высота снежного покрова

b Дополнительный комплект EKFT008D

Вариант 4: на кронштейнах на стене с использованием

дополнительного комплекта EKFT008D

Дополнительный комплект EKFT008D рекомендуется для

регионов с обильными снегопадами.

>250

>300

>250

(mm)

4×

a Максимальная высота снежного покрова

b Дополнительный комплект EKFT008D

c Противовибрационная резина (приобретается на

месте)

4.2.2 Установка наружного агрегата

ПРЕДОСТЕРЕЖЕНИЕ

НЕ снимайте защитный картон до окончательной

установки агрегата.

1 Поднимите наружный агрегат, как описано в разделе

"2.1.1Перемещение наружного агрегата"на стр.4.

2 Установите наружный агрегат следующим образом:

▪ (1) Установите блок на место (используйте строп с левой

стороны и ручку с правой).

▪ (2) Удалите строп (потяните строп с 1 стороны).

▪ (3) Закрепите блок.
