Daikin ERGA04DAV3A [5/16] Для снятия аксессуаров с наружного агрегата
![Daikin ERGA04DAV3A [5/16] Для снятия аксессуаров с наружного агрегата](/views2/1789110/page5/bg5.png)

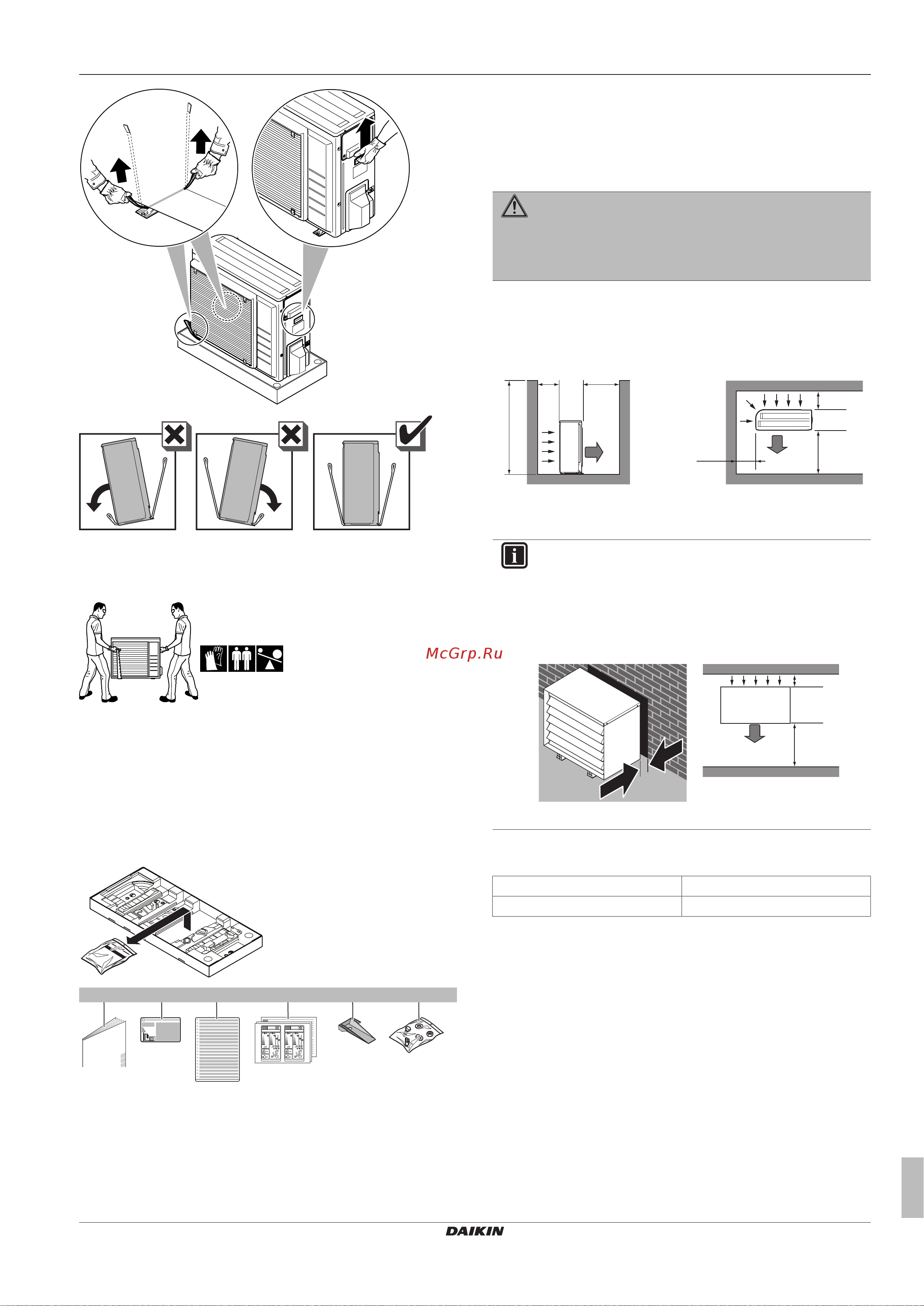

3 Подготовка
Руководство по монтажу
5
ERGA04~08DAV3(A)
Daikin Altherma – низкотемпературный раздельный
4P489913-1D – 2018.07
2
1
1
2 При перемещении блока:
▪ Удерживайте обе стороны стропа на одном уровне.
▪ Держите спину прямо.
3 После установки блока потяните строп с 1 стороны, чтобы
удалить его.
2.1.2 Для снятия аксессуаров с наружного
агрегата
1 Поднимите наружный агрегат. См. "2.1.1 Перемещение
наружного агрегата"на стр.4.
2 Снимите аксессуары внизу упаковки.
ENERG
IJAY
IAIE
ENERG
IJAY
IAIE
1×1× 1× 1× 2× 1×
da b c e f
a Руководство по монтажу наружного агрегата
b Ярлык о наличии фторсодержащих парниковых газов
c Этикетка о наличии фторсодержащих парниковых газов
на нескольких языках
d Маркировка класса энергоэффективности
e Плата для монтажа агрегата
f Болты, гайки, шайбы, пружинные шайбы и зажим
проводов
3 Подготовка
3.1 Как подготовить место
установки
ПРЕДУПРЕЖДЕНИЕ
Оборудование размещается в помещении без
постоянно действующих источников возгорания (напр.,
открытого огня, оборудования, работающего на газе,
или действующих электрообогревателей).
3.1.1 Требования к месту установки
наружного блока
Помните следующие правила организации пространства:
≤1200
>250
>250
>250
>350
>350
(mm)(mm)
a
b
b
a
a Выброс воздуха
b Воздухозаборник
ИНФОРМАЦИЯ
В акустически уязвимых зонах (например, рядом со
спальней и т. п.) можно установить шумозащитную
крышку (EKLN08A1), чтобы уменьшить шум от работы
наружного агрегата. Если вы устанавливаете ее,
примите к сведению следующие пространственные
рекомендации:
>100
>350
(mm)
>100
a
a
a Шумозащитная крышка
Наружный агрегат предназначен только для монтажа вне
помещения и для следующих температур снаружи:
Режим охлаждения 10~43°C
Режим нагрева –25~25°C
3.1.2 Дополнительные требования к месту
установки наружного блока в холодных
погодных условиях
В регионах с низкими температурами снаружи и высокой
влажностью или в регионах с обильными снегопадами удалите
решетку воздухозаборника, чтобы обеспечить надлежащую
работу.
Неполный перечень регионов: Австрия, Чешская Республика,
Дания, Эстония, Финляндия, Германия, Венгрия, Латвия, Литва,
Норвегия, Польша, Румыния, Сербия, Словакия, Швеция, …
1 Отвинтите винты, удерживающие решетку
воздухозаборника.
2 Удалите решетку воздухозаборника.
3 Установите на место винты на блоке.
