Daikin BEVN50AV1 [8/19] Подготовка к монтажу
![Daikin BEVN50AV1 [8/19] Подготовка к монтажу](/views2/1789215/page8/bg8.png)
Рóссêий 6
(3)Избеãайте êонтаêта с поверхностью потолêа, таê êаê это может привести ê шóмó и
вибрации.
[ПРЕДОСТЕРЕЖЕНИЯ]
• Устанавливайте внóтренний и нарóжный блоêи, проводêó элеêтропитания, межблочнóю
проводêó и проводêó пóльта дистанционноãо óправления на расстоянии, êаê минимóм, 1 метра
от телевизоров или радиоприемниêов для предотвращения помех изображению или шóма.
(
В зависимости от радиоволн óдаление в 1 метр может оêазаться недостаточным для защиты от
шóмов
.)

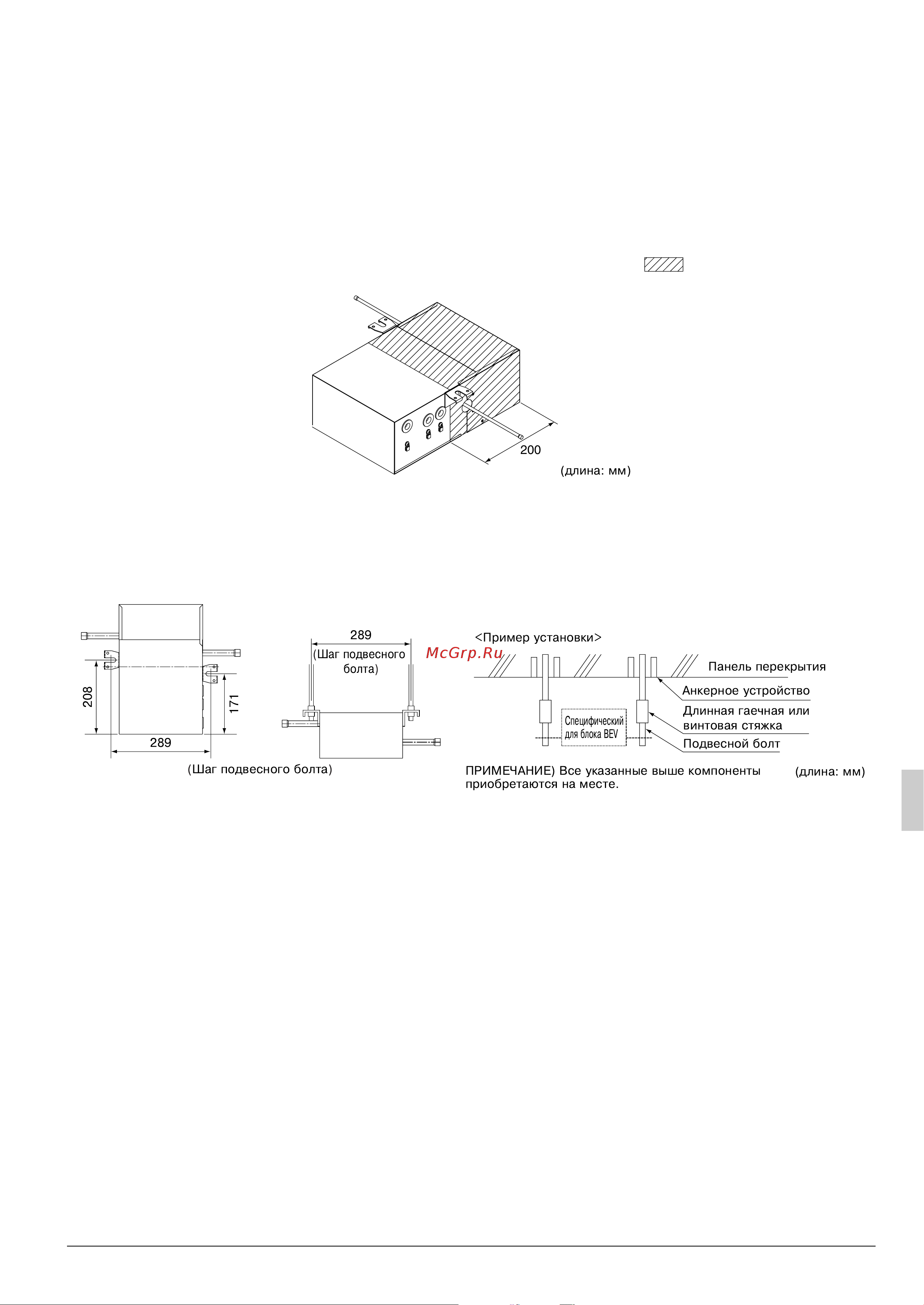

〈〈Положение приêлеивания теплоизоляционноãо материала〉〉
Приêлейте теплоизоляционный материал в положении, óêазанном .
5. ПОДГОТОВКА К МОНТАЖУ
(1) Проверьте относительное расположение отверстия в потолêе, блоêа и подвесных болтов.
(2) Отêройте отверстия рым-болтов или отверстия для проêладêи трóбопроводов и проводêи из
блоêа.
• Установите места для вышеóêазанных отверстий, отêройте их и проложите трóбопровод
(хладаãент) и проводêó (вêлючая и проводêó питания, и проводêó цепи передачи) до
соединений трóбопровода и проводêи внóтри блоêа. (См. разделы “7. СИСТЕМА
ТРУБОПРОВОДОВ ХЛАДАГЕНТА” и “8. РАБОТА С ЭЛЕКТРИЧЕСКОЙ ПРОВОДКОЙ” для
полóчения дополнительной информации.)
• Возможно, нóжно бóдет óсилить рамó потолêа для обеспечения ровности и предотвращения
вибрации. Проêонсóльтирóйтесь с архитеêтором или столяром.
(3) Установите подвесные болты. (Использóйте подвесные болты M8.)
• Если имеется предварительная óстановêа, использóйте вставляемые в отверстия анêеры. В
противном слóчае, использóйте встраиваемые вставêи или встраиваемые фóндаментные
болты, чтобы обеспечить поддержêó веса блоêа. Отреãóлирóйте расстояние до потолêа
заранее.
200
!
"
"# $
%&' (
)*+
",-./01-/ 2 3$ $4 $
5 6
7" 8
09_RU_3P233622-3F.fm Page 6 Friday, December 19, 2008 2:44 PM
