BRC1E53 Руководство по применению для установщика
4P419250-1
–
2015.10
10

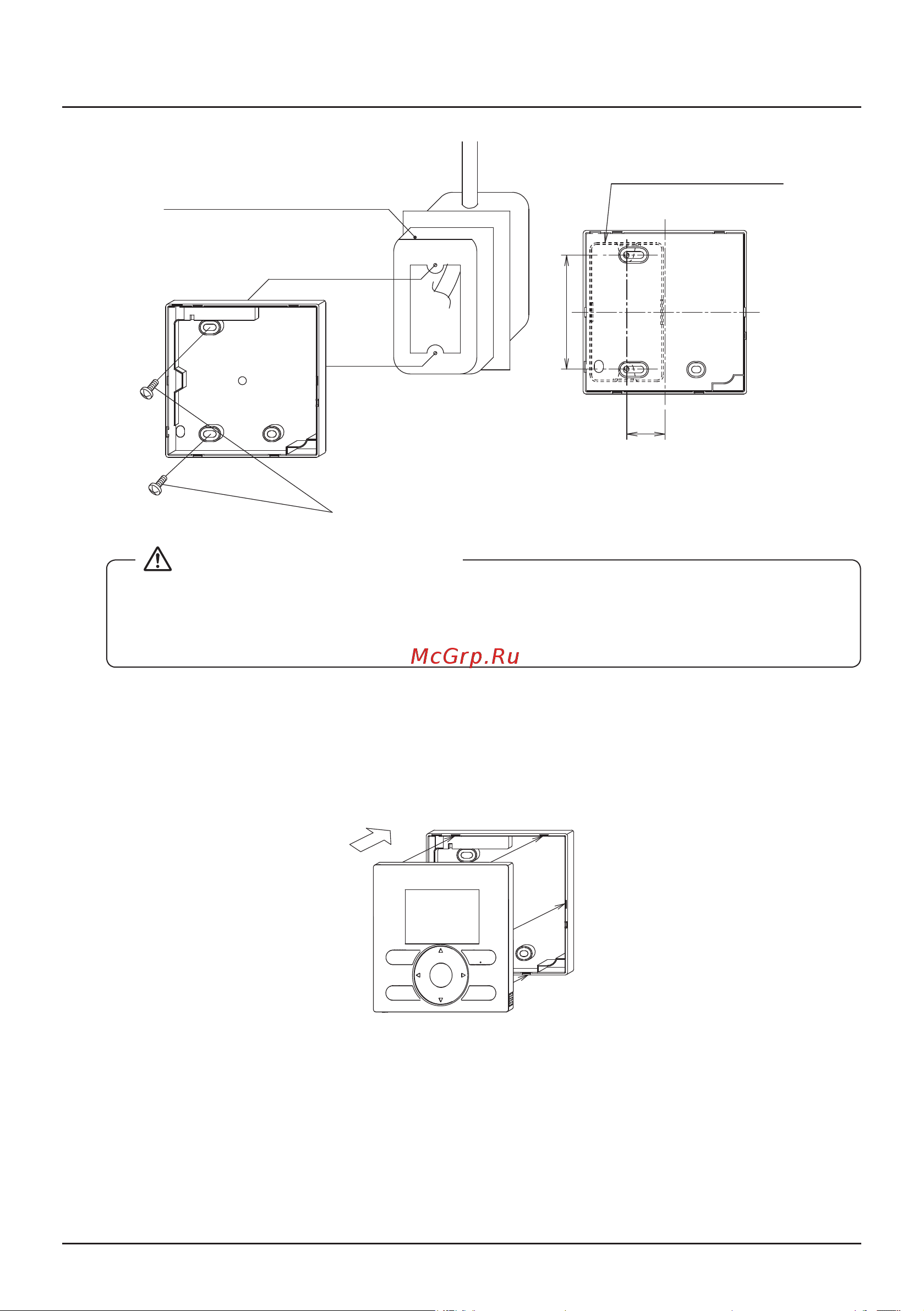

Процедура монтажа пульта дистанционного управления
(Расстояние между винтами)
28
84
Распределительная
коробка для одного
блока (без крышки)
Небольшие винты (M4×16)
Распределительная коробка
(приобретается по месту
установки) (Используйте
дополнительную принадлежность
KJB111A)
● По возможности выберите ровную поверхность для монтажа.
● Не затягивайте монтажные винты слишком сильно, чтобы не деформировать
нижнюю часть корпуса.
ПРЕДОСТЕРЕЖЕНИЕ
3-6 Закрепление верхней части корпуса.
● Выровняйте верхнюю часть корпуса относительно выступов на нижней части корпуса
(6 точек) и вставьте верхнюю часть корпуса.
● В процессе установки следите за тем, чтобы нигде не зажать проводку.
● Снимите защитную пленку с верхней части корпуса.
