Подключения

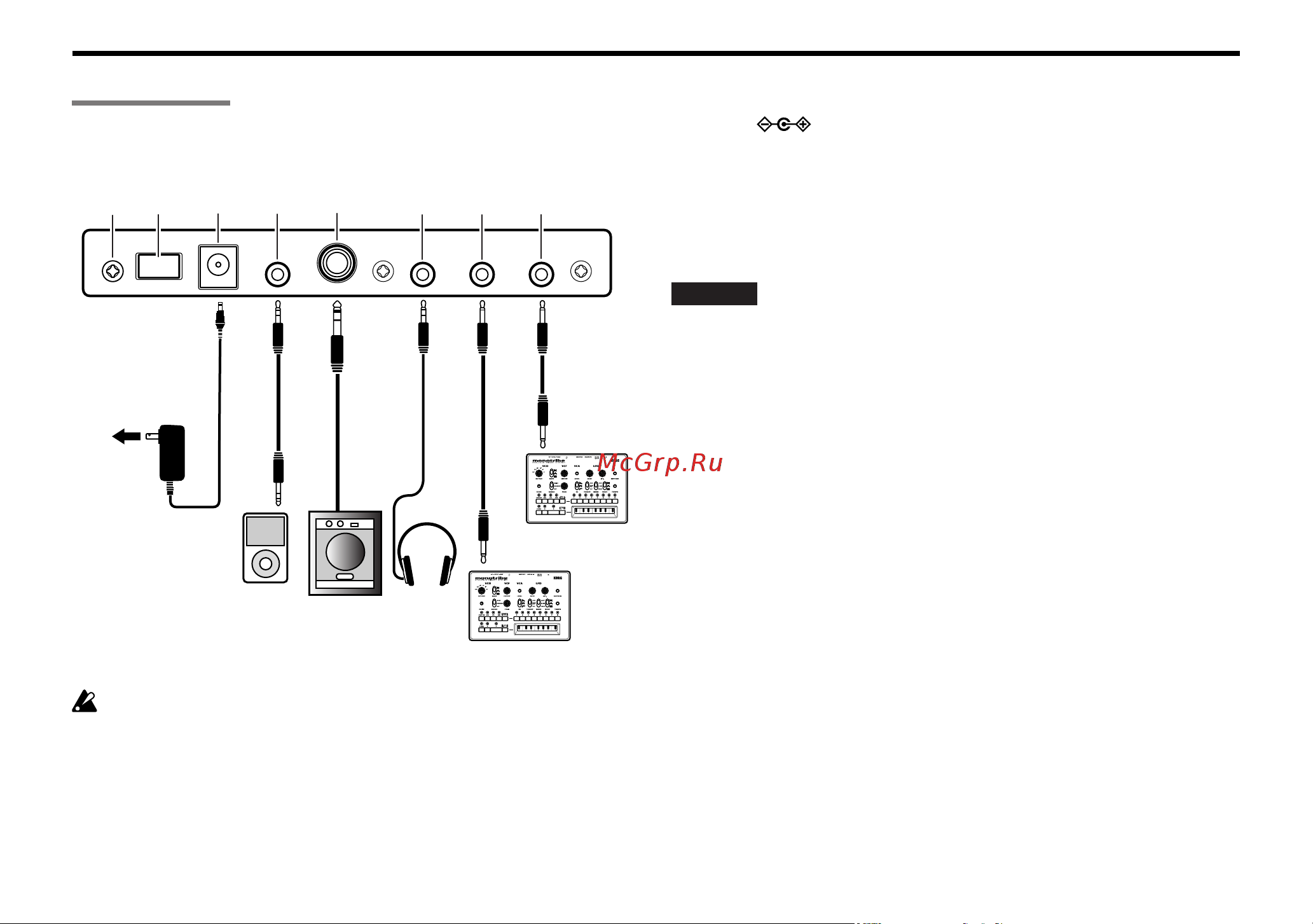

На следующем рисунке представлены примеры типовых подключений.
Подключите оборудование в соответствии с вашими требованиями.
7
Необходимо отключить питание инструмента перед подключени-
ем любой аппаратуры. Несоблюдение этих правил может привести
к повреждению акустической системы или к другим сбоям в работе.
1.
Предназначен для включения и выключения питания. Для отключения пи-
тания инструмента нажмите на переключатель и удержите его в нажатом
положении.
2. DC 9V
Подключите к этому разъему отдельно приобретаемый адаптер перемен-
ного тока (
17
)
).
3. AUDIO IN
Сигнал внешнего аудио источника, подключенного к разъему AUDIO IN,
будет сведен с VCO (стр. 11) и выведен через VCF (стр. 11) и VCA. С его по-
мощью вы сможете расширить функциональные возможности monotribe
или использовать его в качестве процессора эффектов для отдельного ау-
дио источника.
Входной стереофонический сигнал будет сведен в монофони-
ческий.
4. OUTPUT
Подключите разъемы OUTPUT monotribe к входным разъемам активных
контрольных громкоговорителей или микшера. Данный разъем служит
для выведения монофонического сигнала, но к нему можно подключить
как монофонические, так и стереофонические штекеры (несимметричные).
5. HEADPHONES
Подключите к этому разъему штекер (стерео мини штекер) наушников.
6. Sync Out
Этот разъем позволяет подать импульсный сигнал мощностью в 5 В каж-
дые 15 с в начале каждого шага. Этот сигнал может использоваться для син-
хронизации другого monotribe или другого совместимого оборудования,
например, аналогового секвенсора, с данным инструментом. В настройках
меню Global (стр. 16) вы можете определить полярность синхросигналов.
7. SYNC IN
При подключении к разъему SYNC IN внутренняя пошаговая синхрониза-
ция будет игнорироваться, а секвенсор будет обрабатывать сигнал по ша-
гам в соответствии с импульсами, поступающими в данный разъем. Вы
можете использовать этот разъем для синхронизации шагов monotribe с
синхроимпульсами, выводимыми из другого инструмента monotribe, ана-
логового секвенсора или аудио выхода DAW. В настройках меню Global
(стр. 16) вы можете определить полярность полученных синхросигналов.
К разъему АС
Адаптер
переменного тока
(приобретается
отдельно)
Аудио прои-
грыватель
Громкоговори-
тель для мони-
торинга (с уси-
лителем)
Наушники
