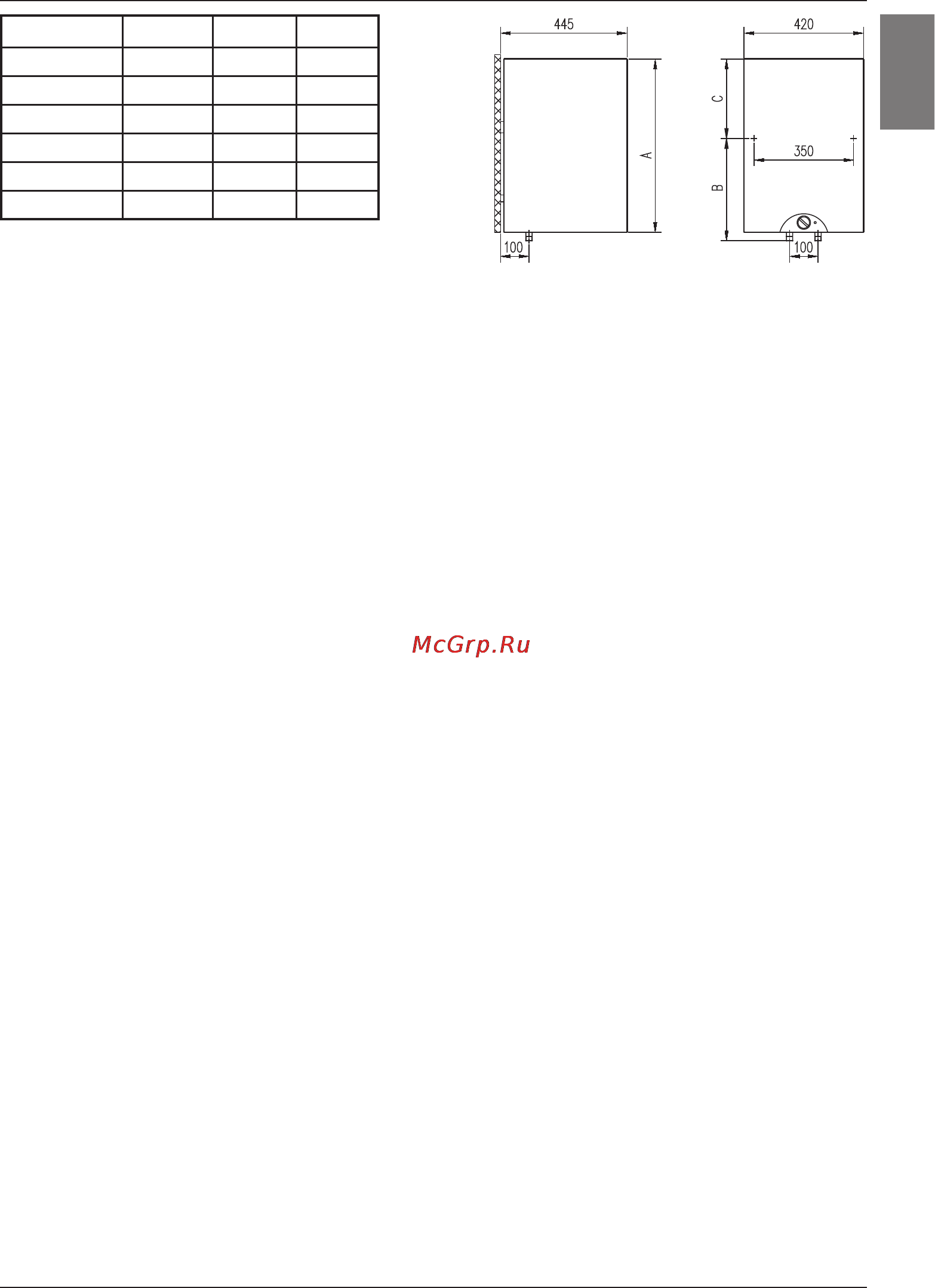

Присоединительные и монтажные размеры нагревателя [мм]

ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ

Подвод или отвод воды обозначены разным цветом. Синий-холодная вода, красный-горячая.

Нагреватель может подключаться к водопроводу двумя способами. Закрытая накопительная

система подключения обеспечивает забор воды в нескольких местах, а открытая проточная

система - только в одном месте. Вам необходим соответствующий смеситель в зависимости

от выбранной системы подключения.

В открытой проточной системе необходимо перед нагревателем установить противовозвратный

клапан, который предотвратит утечку воды из котла в случае, если в водопроводе не будет

воды. При такой системе подключения необходимо использовать проточный смеситель. В

нагревателе увеличивается объем воды изза нагревания, что вызывает утечку воды из трубы

смесителя. Вы не должны пытаться перекрыть воду из смесителя, сильно закручивая кран,

поскольку это только вызовет повреждение смесителя.

В закрытой накопительной системе подключения в местах забора воды необходимо

использовать накопительные смесители. На подводную трубу из-за безопасности работы

необходимо обязательно встроить предохранительный вентиль или предохранительную

группу, предупреждающую повышение давления на больше чем 0,1 МПа номинального.

При нагревании давление воды в котле повышается до уровня, который установлен в

предохранительном клапане. Так как возврат воды в водопровод невозможен, вода может

капать из отточного отверстия предохранительного клапана. Эту воду вы можете направить

в сток с помощью специальной насадки, которую нужно установить под предохранительным

клапаном. Выпускная труба, находящаяся под выпуском предохранительного вентиля,

должна быть помещена в направлении прямо вниз и в незамороживающей среде. В случае,

если невозможно вследствие несоответствующего монтажа воду, которая капает, провести

из возвратного предохранительного клапана в отттток, вы можете избечь капания воды с

вмонтированием расширительного сосуда объёма 3 л на впускной трубе водонагревателя.

Для правильной работы возвратного предохранительного клапана требуется выполнять

регугулярные контроли на каждые 14 дней. При проверке необходимо перемещением ручки

или отвинчиванием гайки клапана (зависимо от типа клапана) открыть выпуск воды из

возвратного предохранительного клапана. Сквозь выпускное сопло должна притечь вода, это

значит, что клапан работает безупречно.

A B C

OGB 30 510 310 235

OGB 50 690 470 250

OGB 65 820 605 245

OGB 80 950 735 245

OGB 100 1125 900 255

B 120 1300 900 430
