Korting KWH80VS [6/12] Подключение к электросети

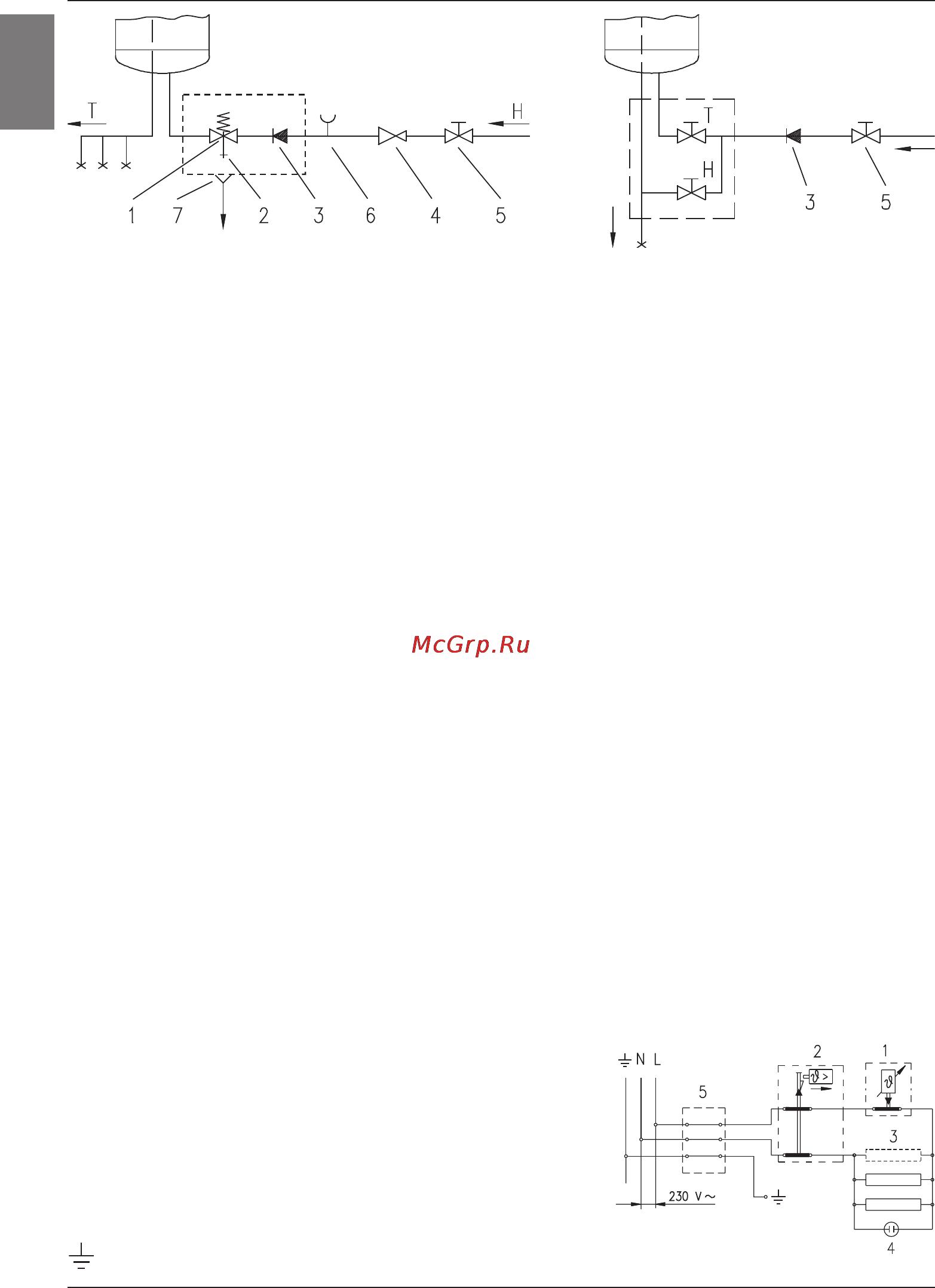

Легенда:

1 - Предохранительный клапан 6 - Испытательная насадка

2 - Испытательный клапан 7 - Воронка с подключением к стоку

3 - Невозвратный клапан

4 - Редукционный клапан давления Н - Холодная вода

5 - Запорный клапан Т - Горячая вода

Закрытая (накопительная) система Открытая (проточная) система

Нельзя встраивать запорный клапан между нагревателем и возвратным защитным

клапаном, так как таким образом Вы сделаете невозможной работу возвратного

предохранительного клапана.

Нагреватель может подключаться к водопроводной сети в доме без редукционного клапана,

если давление в ней ниже 0,5 МПа (5 бар). Если давление превышает 0,5 МПа (5 бар), то

требуется обязательно встроить редукционный клапан.

Перед подключением к электросети необходимо нагреватель обязательно наполнить водой.

При первом наполнении откройте ручку горячей воды на смесителе. Нагреватель наполнен,

когда вода начнет течь через сток смесителя.

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

ВНИМАНИ! Это изделие сконструировано для подключения к сети переменного тока с

заземчяющим (третьим) защитным проводом. Для Вашей безопасности подключайте

прибор только к электросети с защитным заземлением. Если Ваша розетка не оборудована

защитным заземлением, обратитесь к квалифицированным специалистам. Не переделывайте

штепсельную вилку и не используйте переходные устройства.

Перед подключением к электросети необходимо установить в нагреватель присоединительный

кабель, для чего с нагревателя нужно отвинтить защитную крышку. Подключение нагревателя к

электросети должно осуществляться в соответствии со стандартами для электросетей. Так как

у нагревателя нет элемента, постоянно отделяющего его от электросети, необходимо между

ним и постоянной сетью установить переключатель, который прекращает подачу питания на

обоих полюсах и между открытыми контактами которого расстояние не менее З мм.

Легенда:

1 - Термостат

2 - Биметаллический предохранитель

З- Нагреватель (2 x 1000 Вт или 3 x 700 Вт)

4 - Контрольная лампочка

5- Рисоединительная скоба

L - Фазовый проводник

N - Нейтральный проводник

- Защитный проводник Электросхема
