Foodatlas MQ-250 [15/32] Схема электрическая

Примечание – внешний автоматический выключатель не входит в

комплект поставки и устанавливается потребителем.

Запрещается класть на поверхность оборудования любые предметы, находиться

посторонним лицам вблизи работающего оборудования, осматривать механизмы

включенного в сеть оборудования.

После того, как вы убедились, что все в порядке, следуя пункту данного

руководства «Правильное использование» можно приступать к работе. Для запуска,

на панели блока управления нажать кнопку «Пуск». Для отключения оборудования

нажать кнопку «Стоп» или с подошью поворотного регулятора.

По окончанию работы своевременно очистите Оборудование.

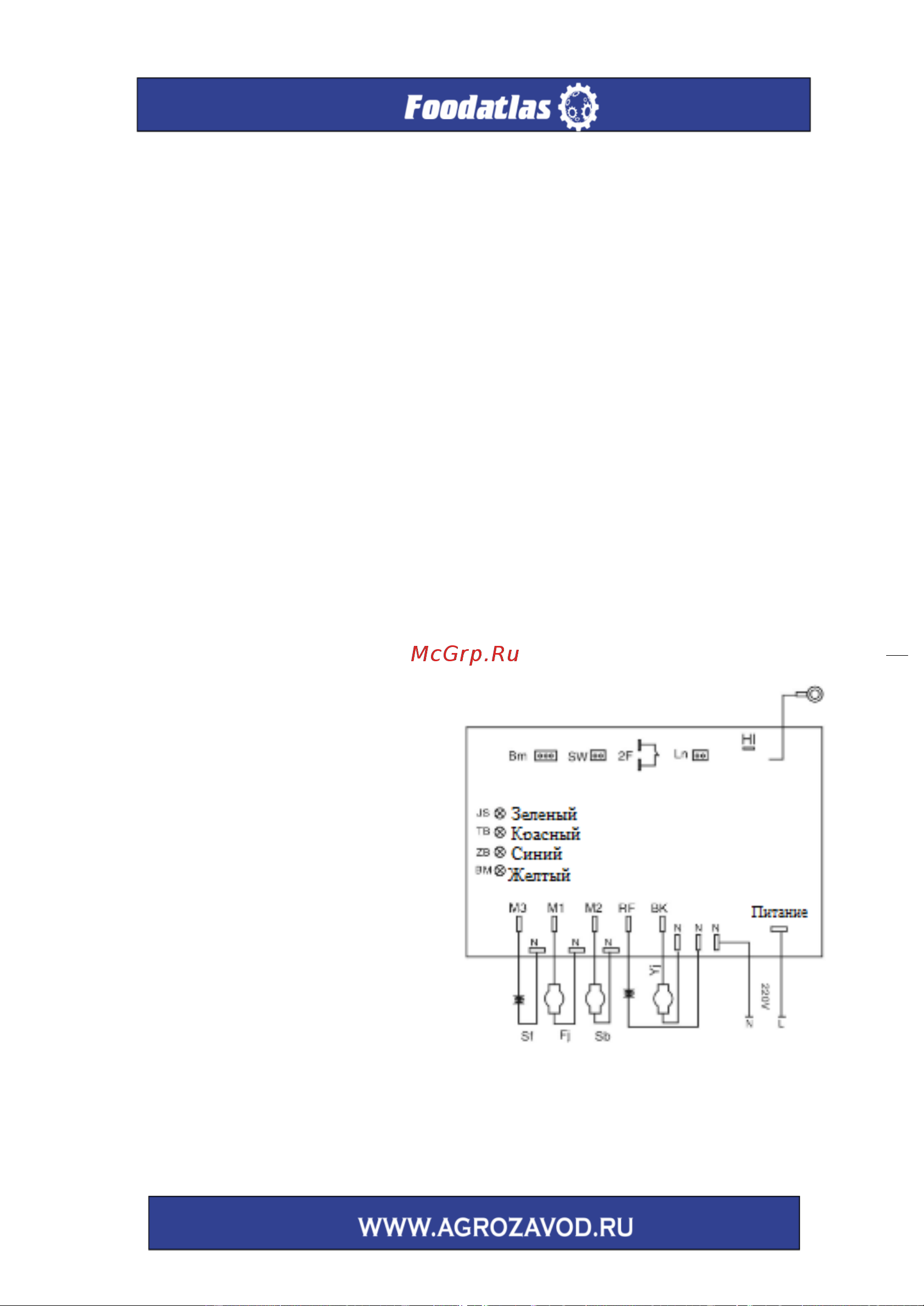

Схема электрическая

В электрической схеме указаны основные элементы управления м.

M2: насос

M3: клапан подачи воды

Fj: провод вентилятора

Sf: провод клапана подачи

воды

Sb: провод насоса

RF: соленоидный клапан

Yj: компрессор

SW: сенсорный клапан уровня

воды

2F: электрод\ датчик

Ln:

HI: сенсорный клапан

BK: адаптер

Bm: индикатор наполнения

бункера для хранения льда

Zb: индикатор замораживания

Tb: индикатор подачи льда в

хранилище

JS: индикатор подачи воды
