Humminbird PiranhaMAX 150 Portable [4/18] Местоположение датчика
![Humminbird PiranhaMAX 150 Portable [4/18] Местоположение датчика](/views2/1791644/page4/bg4.png)
Центр навигационных решений. WWW.ZOOMGPS.RU
Тел. для звонков по РФ: 8 (800) 5555-145
5
Шаг 2: Для
крепления
на
транце: просверлите отверстия
для
крепежа
1. В комплекте эхолота найдите картонный шаблон с отверстиями для сверления.

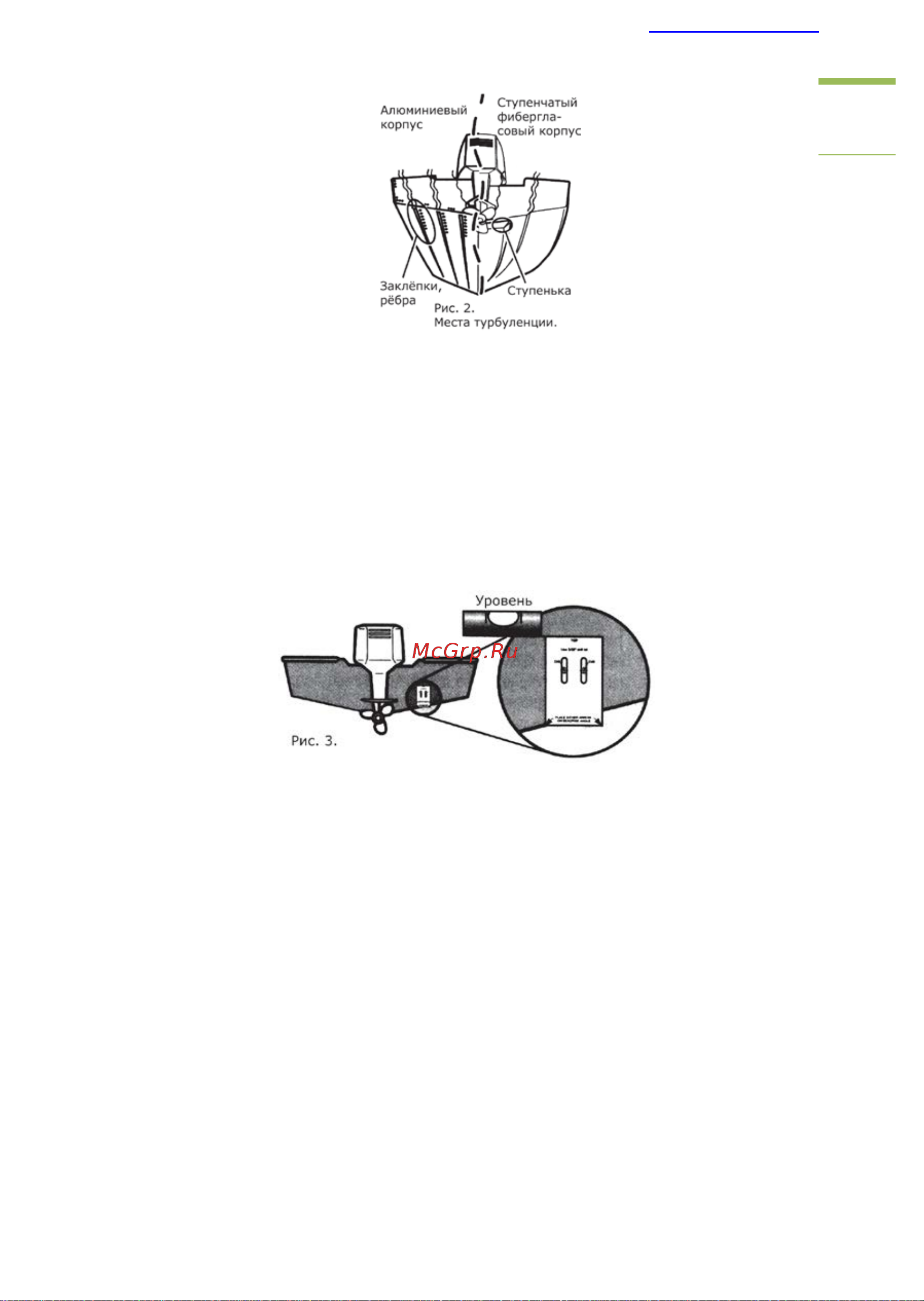

2. Прижмите шаблон к транцу в том месте, где предполагается закрепить датчик.
Расположите шаблон вертикально так, чтобы стрелочки на ней совпадали с местом,
где
корпус соединяется со стенкой транца лодки (рис.
3).
3. Карандашом отметьте места будущих
отверстий.
4. Используя 4 мм сверло, просверлите два отверстия на глубину примерно 25 мм. Если
корпус из фибергласа, то лучше начать сверлить с насадкой поменьше,
постепенно
увеличивая ее размер, чтобы избежать крошения фибергласа или внешнего
покрытия.
Шаг 3:
Сборка
и
крепление датчика
1. Соедините корпус датчика G и основание A как показано на рис.
4.
2. Затяните винт F так, чтобы датчик поворачивался, но все-таки оставался на месте, если
его
отпустить.
3. Добавьте силикон в просверленные
отверстия.
4. Совместите датчик с крепежными отверстиями и привинтите
отверткой.
5. Затяните крепежные винты так, чтобы датчик можно было двигать вертикально, но чтобы
он оставался на месте, если вы его
отпустите.
Замечание: Положение
третьего
крепежного
винта
определяется крепежным
основанием
A. Просверлите
отверстие
для него и
установите
его ТОЛЬКО ПОСЛЕ
ТОГО,
как полностью
определили
и протестировали
местоположение датчика.
