Центр навигационных решений. WWW.ZOOMGPS.RU
Тел. для звонков по РФ: 8 (800) 5555-145
7
Шаг 5:
Прокладка кабеля
Надо протянуть кабель к тому месту, где предполагается установить эхолот. Помните:
•
Самый простой метод
-
перекинуть кабель через транец. Наиболее часто используемый
-
просверлить отверстие в транце над ватерлинией.
•
По борту лодки кабель прокладывают, используя внутренние отверстия в
конструкции
палубы и
надстроек.
•
Прокладывайте кабель подальше от антенн
VHF
и кабелей тахометра.
•
Не отрезайте, не укорачивайте и не удлиняйте кабель
•
Если кабель короток, обратитесь местному представителю и закажите кабель подлиннее.
Следуйте нижеприведенным
шагам:
1. Пропустите кабель поверх транца или через 16 мм отверстие над ватерлинией.
2. Если вы используете отверстие, то заполните его
силиконом.

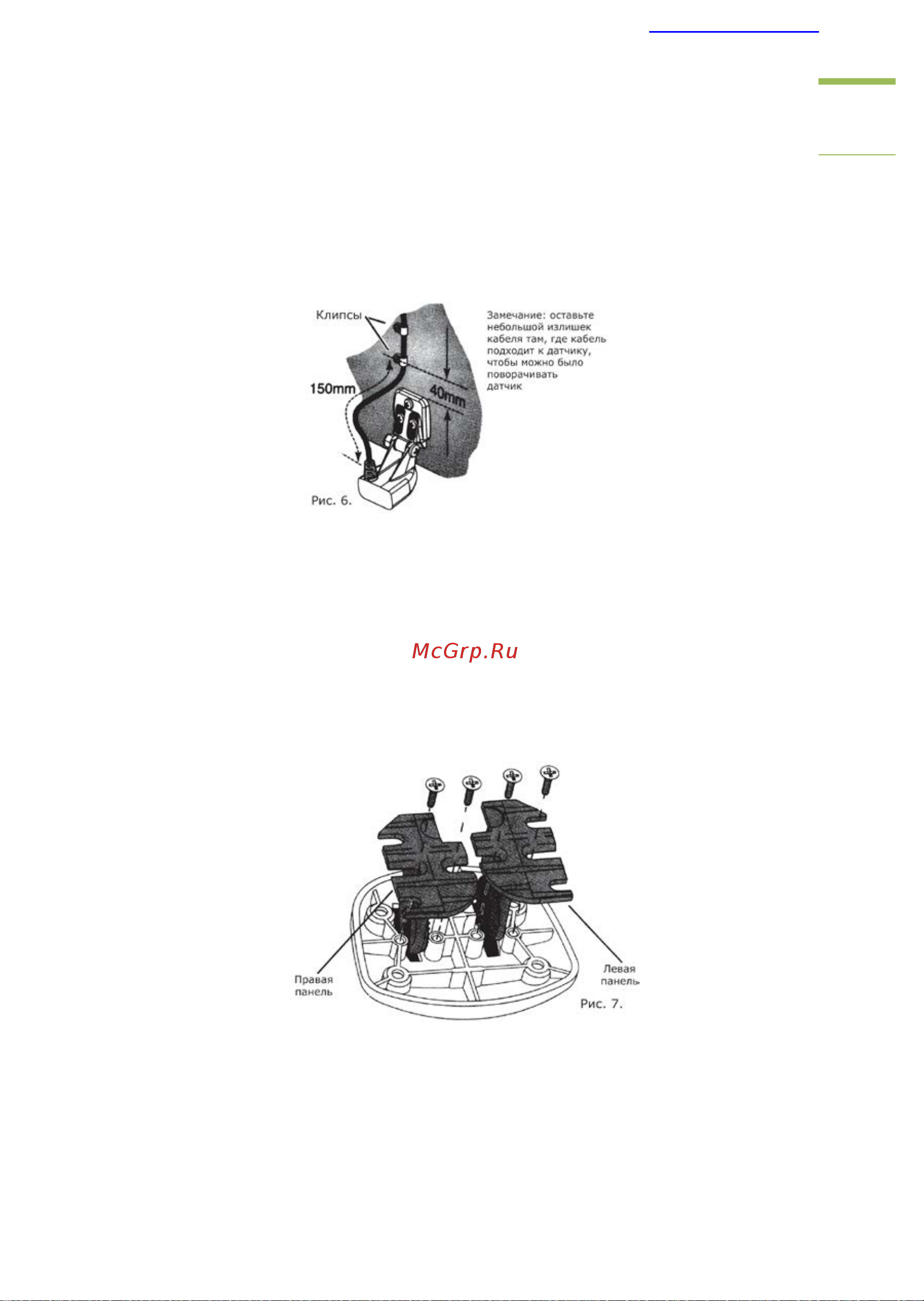

3. Укрепите положение кабеля с помощью клипс (рис.
6).
УСТАНОВКА
ЭХОЛОТА
Шаг 1:
Сборка основания
1. Вставьте крепежные панели в основание (рис.
7).
2. Укрепите их с помощью 4
винтов.
Шаг 2:
Соединение основания
с
эхолотом
1. Вставьте поворотный болт в соответствующее отверстие на эхолоте (рис
8).
2. Привинтите гайку к поворотному болту (на 2-3
оборота).
3. Совместите все с крепежными панелями основания и покачайте, чтобы убедиться, что
эхолот полностью сел.
4. Поверните эхолот на нужный угол и вручную затяните шарнирную
крышку.
