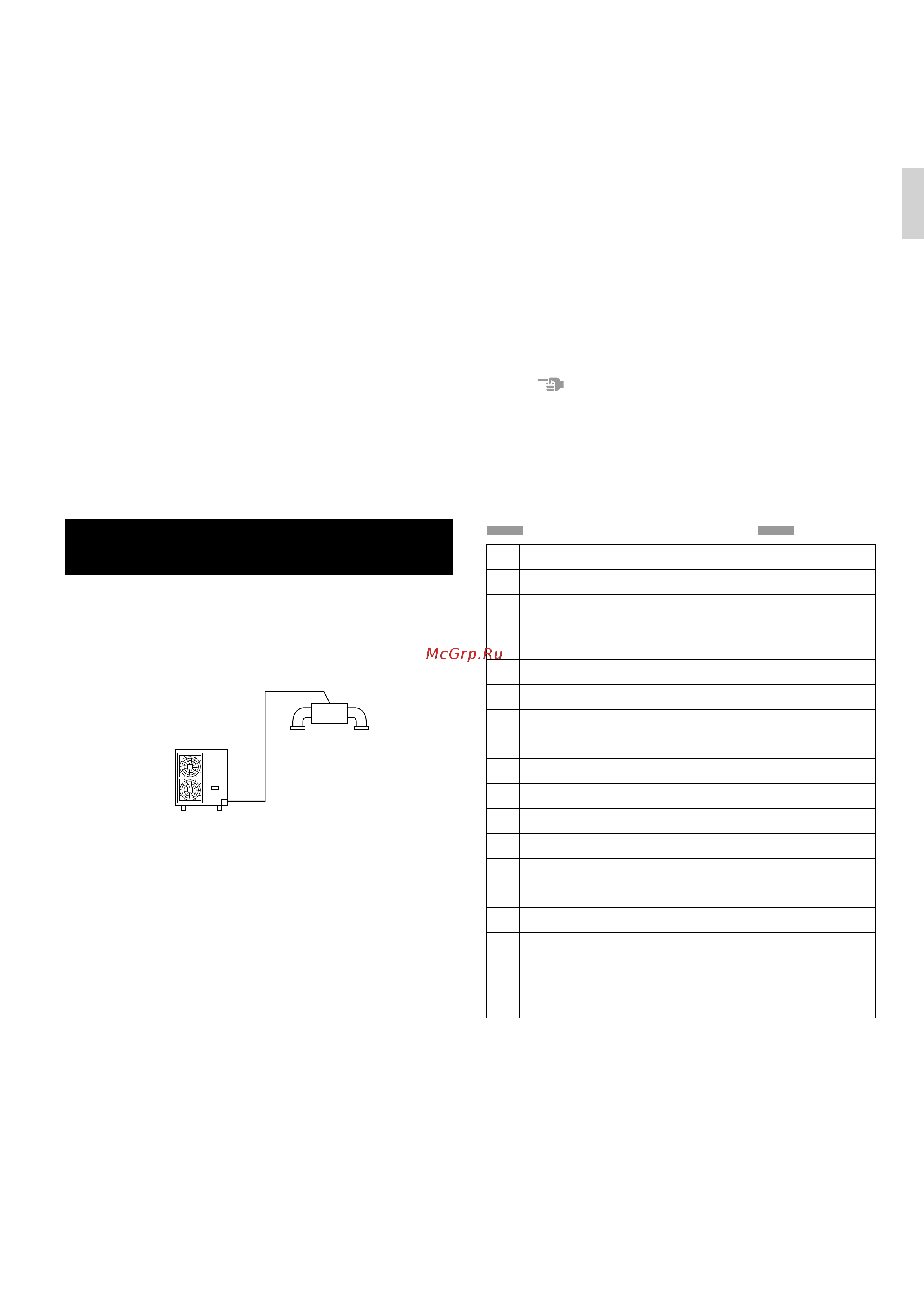

Daikin FBQ48EAVMK [3/32] What to do before
![Daikin FBQ48EAVMK [3/32] What to do before](/views2/1792704/page3/bg3.png)
English 1
CONTENTS
ILLUSTRATIONS................................................. [1]
1. WHAT TO DO BEFORE OPERATION .......... 1
2. SAFETY PRECAUTIONS .............................. 2
3. OPERATION RANGE .................................... 4
4. INSTALLATION SITE..................................... 4
5. NAME AND FUNCTION OF EACH SWITCH
AND DISPLAY ON THE REMOTE
CONTROLLER............................................... 5
6. OPERATION PROCEDURE.......................... 6
7. OPTIMUM OPERATION................................ 8
8. MAINTENANCE
(FOR SERVICE PERSONNEL) ..................... 8
9. NOT MALFUNCTION OF THE AIR
CONDITIONER.............................................. 9
10. TROUBLE SHOOTING................................ 11
This operation manual is for the system with
stan
dard control. Before initiating operation, contact
your
Daikin dealer for the operation that
corresponds
to
your system.
If your installation has a customized control system,
ask your Daikin dealer for the operation that
corre
sponds to your system.
• Heat pump type
This system provides cooling, heating, automatic,
program d
ry, and fan operation modes.
1. WHAT TO DO BEFORE
OPERATION
Indoor unit
Outdoor unit
PRECAUTIONS FOR GROUP CONTROL
SYSTEM OR TWO REMOTE CONTROLLERS
CONTROL SYSTEM
This system provides two other control systems
beside individual control (one remote controller con-
trols one indoor unit) system. Confirm the following if
your unit is of the following control system type.
• Group control system
One remote controller controls up to 16 indoor units.
All indoor units are equally set.
• Two remote controllers control system
Two remote controllers control one indoor unit (In case
of group control system, one group of indoor units)
The unit is individually operated.
NOTE
• Contact your Daikin dealer in case of changing
the combination or setting of group control and
two remote controllers control system.
Refer to figure 2 on page [1]
Names and functions of parts
a Indoor unit
b Outdoor unit
c
Remote controller
Depending on the system configuration, the
remote controller is not provided.
d Inlet air
e Discharge air
f Air outlet (Field supply)
g Exhaust duct (Field supply)
h Refrigerant piping, connection electric wire
i Drain pipe
j Model name (model name plate)
k Air filter (Option)
l Suction filter chamber (Option)
m Suction duct (Field supply)
n Suction grille (Field supply)
p
Earth wire
The line passes electricity from the inside
unit to the ground to prevent accidental
elec
trical shock.
01_EN_3PN07753-14T.fm Page 1 Thursday, January 13, 2011 3:54 PM
