12
Приложение

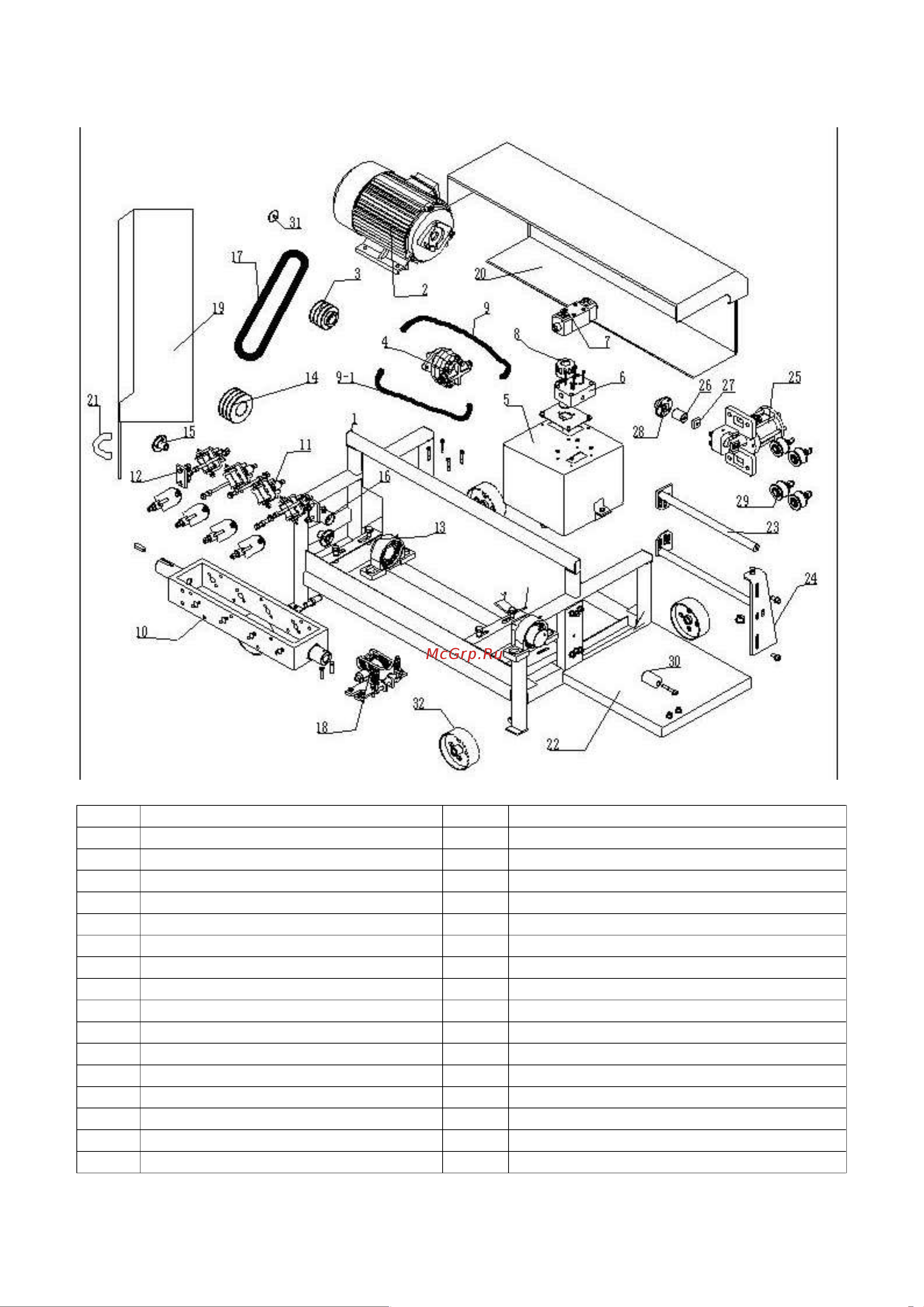

Общий вид
№
наименование
№
наименование
1
Полка
17
Клиновой ремень В-965LI 3шт.
2
Электродвигатель 7.5 kW
18
Узел счетчика длины
3
Шкив
19
Дверь левая
4
Масляный насос
20
Дверь правая
5
Бак гидравлический
21
Ручка двери
6
Блок клапана регулировки давления
22
Передняя панель
7
Гидрораспределительный клапан
23
Штанга
8
Крышка маслоналивной горловины
24
Кронштейн штанги
9
Трубопровод высокого давления
25
Гидравлический цилиндр
10
Выпрямляющая рамка
26
Нож стационарный
11
Направляющий ролик в сборе
27
Нож подвижный
12
Балансир
28
Упорный фланец ножа
13
P212Подшипник
29
Ролик прямой
14
Шкив выпрямляющей рамки
30
Амортизационный блок
15
Направляющая втулка
31
Стопорный винт
16
Направляющий узел
32
Колесо
