1. Назначение и особенности
Правильно-отрезной станок CCM-12В предназначен для правки и резки арматуры диаметром до 12 мм.
Высокая степень автоматизации и быстрая скорость протяжки арматуры позволяет легко и быстро получать
прямые прутки необходимой длины. После правки прочность материала не утрачивается. Малые габариты
и вес позволяют легко перемещать станок в необходимое место.
2. Технические характеристики
Таблица 1
Характеристика
Данные
Доп. информация
Допустимые диаметры гладкой арматуры
(класс арматуры не выше А3
4 – 12 мм
В комплект поставки входят:
• правильно-отрезной
станок Vektor CCM-12;
• пульт управления;
• запасной подвижный
нож;
• возвратная пружина;
• разводной ключ;
• шприц для смазки;
• амортизационный блок
Приёмник арматуры в
комплект поставки не входит.
Скорость протяжки арматуры при диаметре
d=12 мм - 38 м/мин,
d=10 мм - 35 м/мин,
d=8 мм - 32 м/мин,
d=6 мм - 28 м/мин
Длина прутков, м
0.5 – 12 м
Погрешность резки арматуры диаметром 12 мм
8 мм
Мощность электродвигателя при 380В, кВт
7.5 кВт
Длина x ширина х высота, мм
1835х550х730 мм
Габариты шкафа управления, мм
400х200х610 мм
Габариты станка в упаковке, мм
2100х950х770 мм
Вес
330 кг
3. Описание конструкции
Электродвигатель через шкив и ремни передает вращение на выпрямляющую раму. Рама одновременно
выполняет функции подачи и выпрямления арматуры. Выпрямление происходит за счет давления
обкатных роликов на арматуру.
Резку осуществляет нож при помощи гидропривода, давление в гидроприводе создается масляным
насосом.

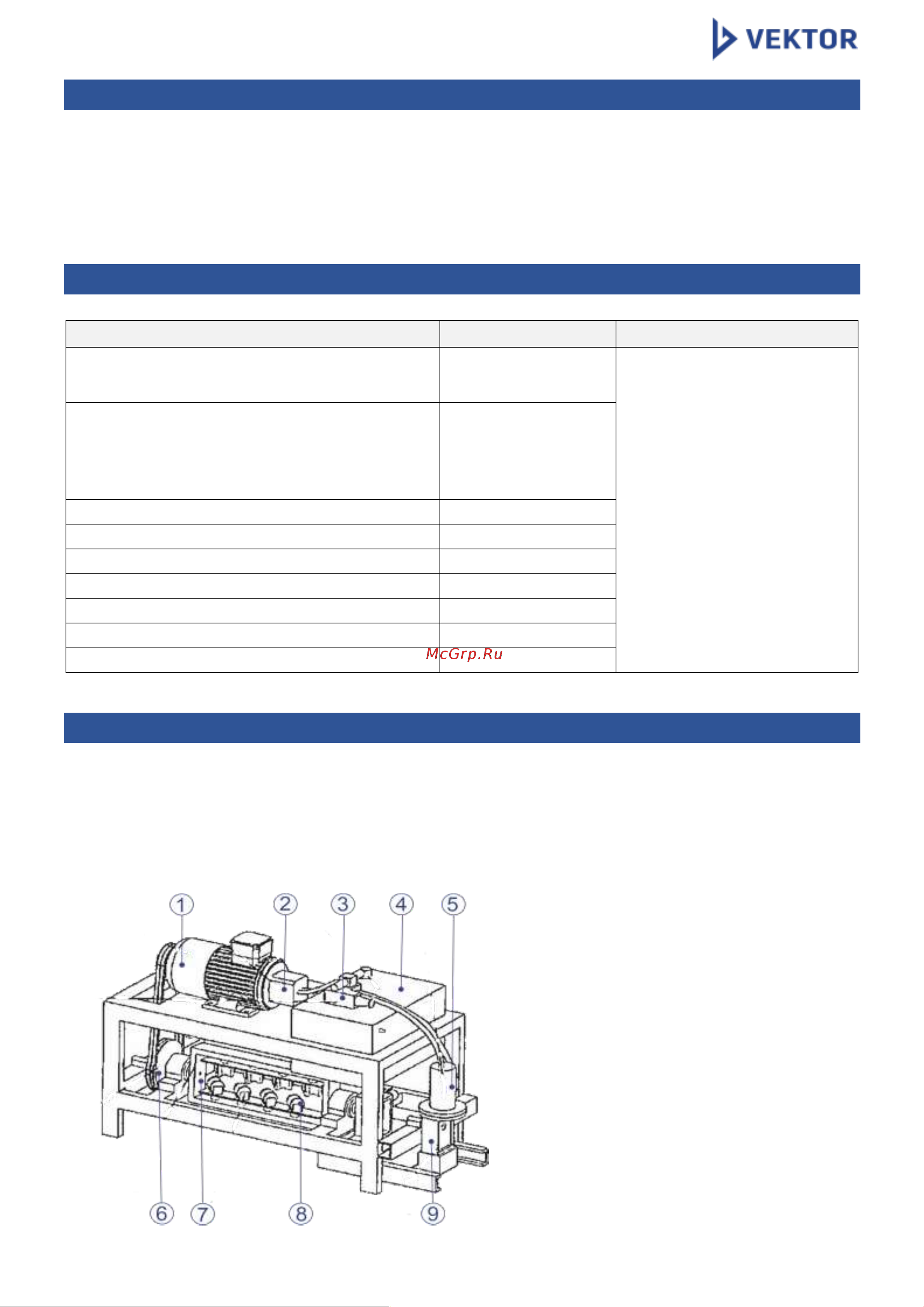

3.1 Общий вид
Рис. 1 Устройство Vektor ССМ-12В
1. Электродвигатель
2. Масляный насос
3. Редуктор-распределитель
4. Масляный бак
5. Гидропривод ножа
6. Шкив выпрямляющей рамы
7. Выпрямляющая рама
8. Обкатные ролики
9. Подвижная рама ножа
